Yale Tigrip - Einzelklemme TCH

Yale Tigrip® Einzelklemme TCH

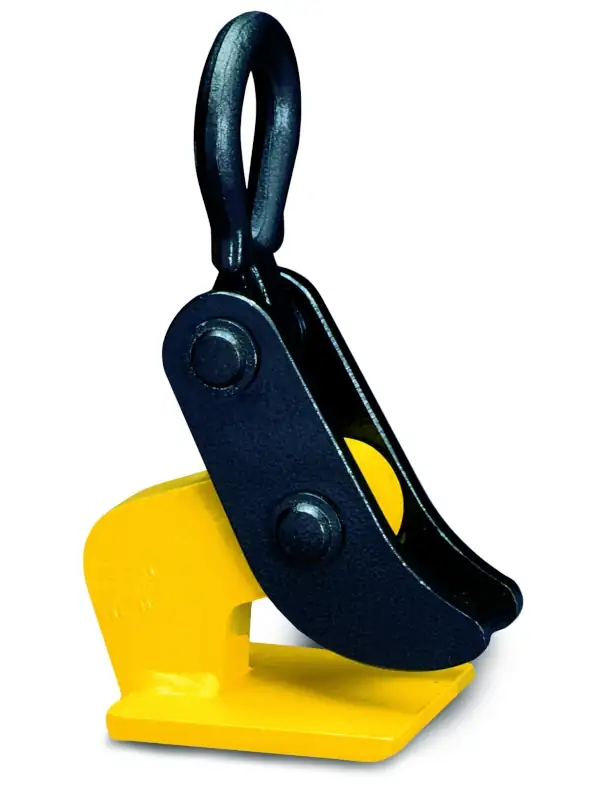

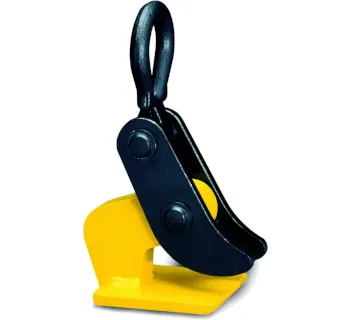

Die Yale Tigrip® Einzelklemme TCH ist ein mechanisches Lastaufnahmemittel für den horizontalen Blechtransport und wird in der Praxis als Hebegeschirr aus 2 Einzelklemmen in Verbindung mit einem zweisträngigen Kettengehänge eingesetzt. Sie eignet sich für liegende Grobbleche sowie gebündelte Blechpakete, die beim Transport keine wesentliche Durchbiegung erfahren, und ist modellabhängig für Greifbereiche von 0 - 50 mm bis 50 - 150 mm verfügbar.

Einsatzbereiche

Die TCH wird typischerweise in Stahlbau, Metallverarbeitung, Fertigung und Lager/Logistik eingesetzt, wenn Bleche oder Blechpakete horizontal aufgenommen, umgesetzt oder positioniert werden müssen. In der Standardausführung ist das System für Blechbreiten bis 1500 mm ausgelegt; für größere Breiten sind längere Ketten (Kettengehänge) als Ausführung/Anpassung möglich.

Bedienung & wichtige Hinweise

• Die Tragfähigkeit (WLL) gilt für das komplette Hebegeschirr (2 Klemmen + Gehänge) und ist nur einzuhalten, wenn die Klemmen paarweise und symmetrisch angesetzt werden.
• Den Greifbereich beachten: Die Klemme muss bis zum Maulgrund aufschiebbar sein und sicher anliegen; Transportgut muss den eingeleiteten Kräften standhalten.
• Der Neigungswinkel β des Anschlagmittels darf 45° nicht überschreiten (WLL bezogen auf β = 45°).
• Vor jedem Hub Sitz prüfen, Last ruhig anheben und Schlagbelastungen, ruckartige Bewegungen sowie Transport von Lasten mit starker Durchbiegung vermeiden.

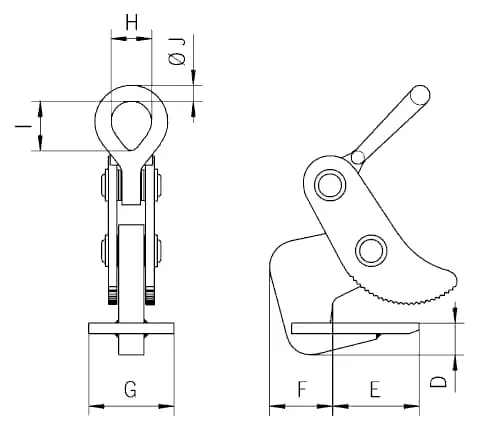

Technische Daten (Greifbereich, Grundmaße, Gewicht, EAN)

Die folgenden Angaben zeigen typische Ausführungen der Einzelklemme TCH. Das angegebene Gewicht bezieht sich auf 2 Einzelklemmen mit Kette (Hebegeschirr-Konfiguration).

Sicherheitsaspekte

• Lasten nicht unterfahren oder Personen im Gefahrenbereich; Aufenthalt unter angehobener Last ist verboten.
• Nur mit geeignetem Anschlagmittel und passendem Hebezeug verwenden; Bauteile müssen zur WLL passen.
• Vor Einsatz Sichtprüfung (Verformung, Risse, Verschleiß, Korrosion) und regelmäßige Prüfungen gemäß Betriebsanleitung und betrieblichen Vorgaben durchführen.

Passende Artikel für die Verwendung

Für ein vollständiges System werden in der Regel zweisträngige Anschlagketten/Kettengehänge und ein geeignetes Hebezeug benötigt. Bei großformatigen Blechen empfiehlt sich zur besseren Lastverteilung die Kombination von zwei Hebegeschirren mit einer Traverse. Alternativ bzw. ergänzend können für bestimmte Anwendungen auch Blechverladehaken sinnvoll sein.
