Larzep Hydraulikaggregat HBE

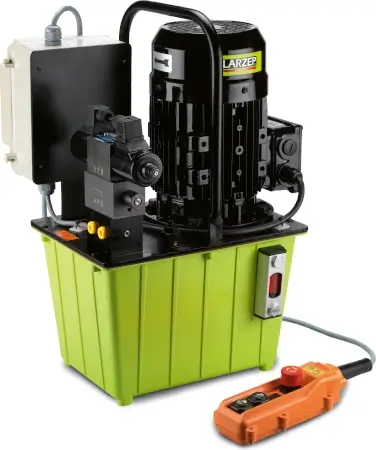

Das Hydraulikaggregat HBE ist ein elektrisch angetriebenes Hydraulikaggregat mit fernbetätigtem 4/3-Wege-Magnetventil für den Betrieb von einfachwirkenden und doppeltwirkenden Hydraulikzylindern bis 700 bar.

Alle Modelle der HBE-Serie verfügen serienmäßig über eine Hand-Fernbedienung mit Auf-, Ab- und Not-Aus-Taste, ein internes auf 700 bar eingestelltes Sicherheitsventil sowie ein extern einstellbares Druckbegrenzungsventil zur Anpassung des Arbeitsdrucks.

Durch verschiedene Tankvolumen von 5.0 l bis 25.0 l, Förderleistungen zwischen 0.36 l/min und 3.28 l/min bei 700 bar sowie Ausführungen in 230 V und 400 V lässt sich das Aggregat flexibel an schwere Hebe- und Produktionsanwendungen anpassen.

Einsatzbereiche

• Versorgung von einfachwirkenden und doppeltwirkenden Hochdruckzylindern bis 700 bar
• Schwere Hebeaufgaben im Stahlbau, Maschinenbau und bei Instandhaltungsarbeiten
• Produktionsanlagen mit wiederkehrenden Hub-, Spann- und Pressvorgängen
• Werkstatt- und Industriehydraulik mit Bedarf an reproduzierbaren Bewegungen und konstantem Druck
• Anwendungen, bei denen die Bedienung über eine Fernbedienung aus sicherer Position erfolgen soll

Merkmale & Vorteile

• Elektrisches Hydraulikaggregat mit fernbedientem 4/3-Wege-Magnetventil für S/A und D/A-Zylinder
• Hand-Fernbedienung (ca. 3.0 m) mit Auf-, Ab- und Not-Aus-Taste serienmäßig enthalten
• Internes Sicherheitsventil auf 700 bar eingestellt verhindert Überdruck im System
• Extern einstellbares Druckbegrenzungsventil zur präzisen Anpassung des Arbeitsdrucks an die Anwendung
• Für schwere Hebe- und Produktionsanwendungen mit einfach- oder doppeltwirkenden Zylindern ausgelegt
• Tankvolumen von 5.0–25.0 l – geeignet für kurze bis sehr lange Zylinderwege
• Ölfluss bei 700 bar je nach Modell von 0.36 l/min bis 3.28 l/min für fein dosierbare Bewegungen
• Ausführungen in 230 V (Einphasen) und 400 V (Drehstrom) für unterschiedliche Netzkonfigurationen
• Optionale Überrollbügel und Radsätze verbessern Transport und Geräteschutz
• Optionale Glyzerin-Manometer bzw. Druckanzeigen zur Überwachung des Systemdrucks (Manometer nicht serienmäßig enthalten)

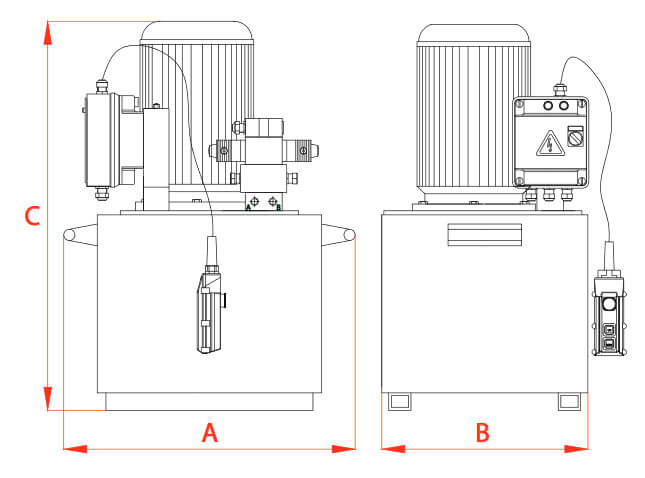

Technische Daten Hydraulikaggregat HBE (Serienübersicht)

Variantenübersicht (Auszug Baureihe HBE)

Hinweise zur sicheren Anwendung

• Nur mit Hydraulikkomponenten (Zylinder, Schläuche, Armaturen) verwenden, die mindestens für 700 bar ausgelegt sind.
• Vor Inbetriebnahme Ölstand prüfen und ggf. mit geeignetem Hydrauliköl nachfüllen.
• Alle Hydraulik- und Elektrikanschlüsse auf Dichtheit bzw. korrekten Anschluss prüfen, Aggregat vor Wartung stets drucklos schalten.
• Die Not-Aus-Funktion der Fernbedienung regelmäßig testen und die Druckbegrenzung nur durch befugtes Fachpersonal einstellen.
• Wartung und elektrische Arbeiten ausschließlich von qualifiziertem Fachpersonal nach Herstellerangaben durchführen lassen.
• Die vollständige Betriebs- und Wartungsanleitung der HBE-Serie ist vor Einsatz zu lesen und zu beachten.
