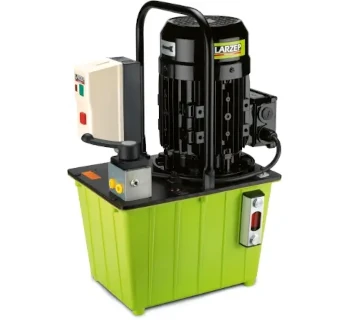

Larzep Hydraulikaggregat HBM

Das Hydraulikaggregat HBM ist ein elektrisch angetriebenes Hydraulikaggregat mit manuellem Steuerventil für den Betrieb von einfach- und doppeltwirkenden Hydraulikzylindern bis 700 bar – ausgelegt für schwere Hebe- und Produktionsanwendungen.

Je nach Ausführung stehen Tankvolumen von 5.0 l, 8.5 l, 12.5 l oder 25.0 l zur Verfügung; das manuelle 3/3- bzw. 4/3-Wege-Handventil lässt sich je nach Modell für einfachwirkende oder doppeltwirkende Zylinder konfigurieren.

Ein auf 700 bar eingestelltes internes Sicherheitsventil, ein extern einstellbares Druckbegrenzungsventil sowie vielfältige Optionen wie Überrollbügel, Wärmetauscher, Manometer, Digitalanzeige oder Pedal- und Druckknopf-Fernbedienung machen das Aggregat flexibel anpassbar.

Einsatzbereiche

• Betätigung von einfachwirkenden und doppeltwirkenden Hydraulikzylindern bis 700 bar
• Schwere Hebeaufgaben, z. B. mit Hochdruckzylindern in Montage- und Instandhaltungsanwendungen
• Produktionsanlagen, Vorrichtungen und Pressen mit wiederkehrenden Hub- und Spannvorgängen
• Werkstatt- und Industriehydraulik in Fertigung, Stahlbau, Fahrzeug- und Anlagenbau
• Hydraulische Spann- und Richtarbeiten, bei denen konstante Drücke und reproduzierbare Bewegungen gefordert sind

Merkmale & Vorteile

• Hydraulikaggregat mit manuellem Steuerventil – alternativ als HBE-Modell mit druckknopfgesteuerten Magnetventilen erhältlich
• Manuelles Steuerventil kann je nach Modell von doppelt- auf einfachwirkenden Betrieb umgestellt werden
• Maximaler Betriebsdruck 700 bar mit internem Sicherheitsventil gegen Überdruck
• Extern einstellbares Druckbegrenzungsventil zur Anpassung des Arbeitsdrucks an die jeweilige Anwendung
• Geeignet für einfachwirkende und doppeltwirkende Zylinder in schweren Hebe- oder Produktionsanwendungen
• Tankvolumen 5.0–25.0 l für kurze bis sehr lange Zylinderwege
• Ölfördermenge bei 700 bar je nach Typ ca. 0.36–1.64 l/min für fein dosierbare Bewegungen
• Motorleistung typischerweise 0.75 kW bei 230 V, weitere Ausführungen in 400 V verfügbar (modellabhängig)
• Optionale Ausstattung mit Überrollbügel, Wärmetauscher, Radsatz und Pedal- oder Druckknopf-Fernbedienung für komfortable Bedienung
• Optionales Glyzerin-Manometer oder Digitalanzeige zur Drucküberwachung (Manometer nicht serienmäßig enthalten)

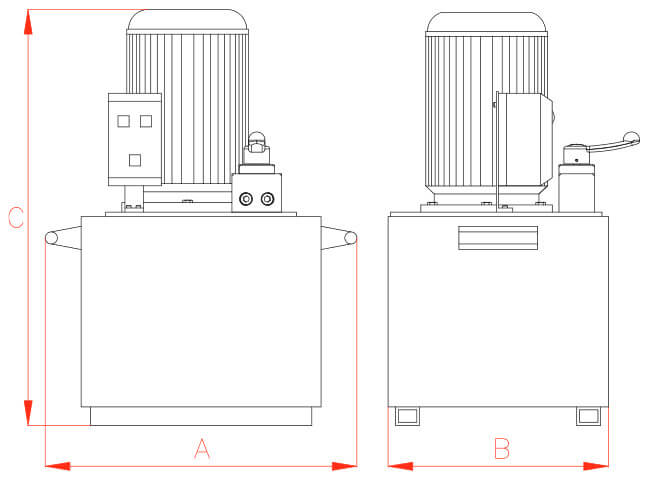

Technische Daten Hydraulikaggregat HBM

Variantenübersicht (Auszug Baureihe HBM)

Hinweise zur sicheren Anwendung

• Nur mit Hydraulikkomponenten (Zylinder, Schläuche, Armaturen) verwenden, die für mindestens 700 bar ausgelegt sind.
• Vor Inbetriebnahme Ölstand prüfen und bei Bedarf mit empfohlenem Larzep Hydrauliköl nachfüllen.
• Regelmäßig Zustand von Anschlüssen, Gewinden, Schnellkupplungen und Schlauchleitungen kontrollieren und Undichtigkeiten sofort beheben.
• Elektrische Anschlüsse und Wartungsarbeiten nur durch qualifiziertes Fachpersonal durchführen lassen.
• Vor Wartungsarbeiten Aggregat drucklos schalten und gegen unbeabsichtigtes Einschalten sichern.
• Bei Einsatz in korrosiven oder aggressiven Umgebungen geeignete Schutzmaßnahmen vorsehen und Gerät regelmäßig reinigen.
• Die Betriebs- und Sicherheitsanleitung der HBM-Serie ist zwingend zu beachten.
