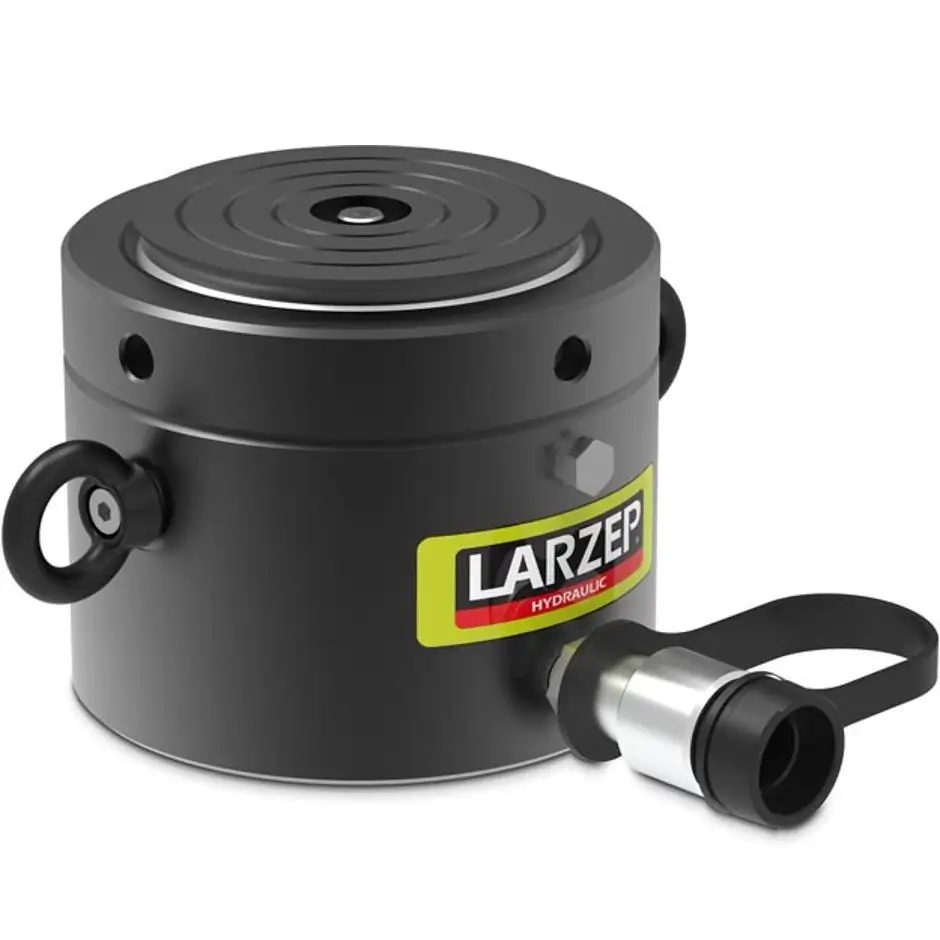

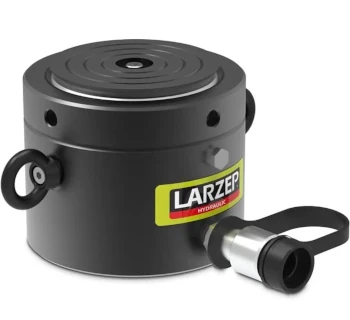

Larzep Flachzylinder mit Mutter STX
Die Flachzylinder mit Mutter STX von Larzep sind einfachwirkende Niedrigbau-Hydraulikzylinder mit Sicherungsmutter, entwickelt für präzise Hebe- und Stützaufgaben bei begrenztem Einbauraum. Sie decken 50–1100 t Tragfähigkeit, Hübe bis 50 mm und 700 bar Betriebsdruck ab und bieten dank Lastrückzug sowie Spezialbeschichtung hohe Betriebs- und Langzeitsicherheit. Die Kombination aus mechanischer Lastabstützung, beweglicher Kippauflage und Hubbegrenzung macht die STX-Serie ideal für industrielle Hebe-, Montage- und Instandhaltungsprozesse.
- Extrem niedrige Bauhöhe für enge Einbausituationen
- Sicherungsmutter für mechanische, langzeitstabile Lastabstützung
- Lastrückzug für einfache Rückstellung ohne Fremdkraft
- Korrosions- und verschleißbeständige Beschichtung
- Kippauflage reduziert Querkräfte und verbessert die Auflage
- Hubbegrenzung durch Warnstreifen und Überlaufbohrung für maximale Sicherheit
Die Flachzylinder mit Mutter STX von Larzep sind einfachwirkende Niedrigbau-Hydraulikzylinder mit Sicherungsmutter, entwickelt für präzise Hebe- und Stützaufgaben bei begrenztem Einbauraum. Sie decken 50–1100 t Tragfähigkeit, Hübe bis 50 mm und 700 bar Betriebsdruck ab und bieten dank Lastrückzug sowie Spezialbeschichtung hohe Betriebs- und Langzeitsicherheit. Die Kombination aus mechanischer Lastabstützung, beweglicher Kippauflage und Hubbegrenzung macht die STX-Serie ideal für industrielle Hebe-, Montage- und Instandhaltungsprozesse.
- Extrem niedrige Bauhöhe für enge Einbausituationen
- Sicherungsmutter für mechanische, langzeitstabile Lastabstützung
- Lastrückzug für einfache Rückstellung ohne Fremdkraft
- Korrosions- und verschleißbeständige Beschichtung
- Kippauflage reduziert Querkräfte und verbessert die Auflage
- Hubbegrenzung durch Warnstreifen und Überlaufbohrung für maximale Sicherheit
Informationen: Flachzylinder mit Mutter STX
Die Flachzylinder mit Mutter STX von Larzep sind einfachwirkende Niedrigbau-Hydraulikzylinder mit Sicherungsmutter zum sicheren, mechanischen Lastabstützen über längere Zeiträume. Dank ihrer geringen Bauhöhe eignen sie sich ideal für Montage- und Hebearbeiten in beengten Einbauverhältnissen.
Die Baureihe deckt Tragfähigkeiten von 50 t bis 1100 t bei Hüben bis 50 mm und einem maximalen Betriebsdruck von 700 bar ab. Jeder Zylinder ist einfachwirkend mit Lastrückzug, das heißt, der Kolben fährt unter Last hydraulisch aus und kehrt unter dem Eigengewicht der Last in die Ausgangsposition zurück.
Typische Einsatzbereiche
Die STX-Flachzylinder mit Mutter sind für anspruchsvolle Hebearbeiten konzipiert, bei denen mechanische Lastsicherung und minimale Einbauhöhe entscheidend sind.
- Unterbau von Stahlkonstruktionen, Maschinen und Aggregaten
- Brücken- und Fundamentsanierung mit langzeitiger Lastabstützung
- Schwer- und Anlagenbau bei begrenztem Einbauraum
- Schiffbau, Instandhaltung und Ausrichtung großer Komponenten
- Allgemeine Hub-, Stütz- und Ausrichtarbeiten in Industrie und Montage
Konstruktion und Sicherheit
Der Zylinderkörper der STX-Serie ist besonders flach ausgeführt und für hohe Drücke bis 700 bar ausgelegt. Eine robuste Sicherungsmutter ermöglicht das mechanische Abstützen der Last, nachdem der Kolben hydraulisch ausgefahren wurde – das Hydrauliksystem kann danach drucklos geschaltet werden.
- Sicherungsmutter zum formschlüssigen Halten der Last über längere Zeiträume
- Lastrückzug: Rückstellung des Kolbens durch das Gewicht der Last
- Abspritzbohrung als Hubbegrenzung mit Hydraulik-Überlauf am Hubende
- Roter Warnstreifen am Kolben signalisiert das Erreichen der maximalen Hublänge
- Bewegliches Druckstück / Kippauflage zur Kompensation mäßiger Querlasten
- Schwarze Spezialbeschichtung (Nitrocarburierung) von Körper, Mutter und Druckstück zur Verbesserung von Korrosions- und Verschleißbeständigkeit
Alle Zylinder werden nach Herstellerangabe mit einem Prüfdruck von bis zu 125 % der Nenntragfähigkeit getestet und verfügen über eine Sicherheitsüberlaufbohrung, um ein Überfahren des Endhubes zu vermeiden.
Technische Kenndaten – Auswahl STX-Baureihe
| Typenbereich | Kapazität | Hub | Bauhöhe eingefahren | Betriebsdruck max. | Ölvolumen | Besondere Merkmale |
|---|---|---|---|---|---|---|
| STX 50/50 | ca. 50 t | 50 mm | ca. 125 mm | 700 bar | ca. 355 cm³ | Flachbauweise, Sicherungsmutter, bewegliches Druckstück |
| STX 100/45 | ca. 95–100 t | 45 mm | ca. 137 mm | 700 bar | ca. 597 cm³ | Niedrige Bauhöhe für beengte Verhältnisse, Lastrückzug |
| STX 150–500 | 150–500 t | 45–50 mm | baugrößenabhängig | 700 bar | baugrößenabhängig | Für schwere Hubaufgaben, Kippauflage zur Querlastreduktion |
| STX 600–1100 | 600–1100 t | bis 50 mm | baugrößenabhängig | 700 bar | baugrößenabhängig | Sehr hohe Tragfähigkeit bei begrenzter Hubhöhe |
Hinweis: Exakte Typenbezeichnungen, Baumaße und zulässige Tragfähigkeiten sind den aktuellen Larzep-Datenblättern zur Baureihe STX zu entnehmen.
Auslegung und Einsatzhinweise
Für die betriebs- und personalsichere Auslegung der Flachzylinder mit Mutter STX sind die Herstellerangaben zu Maximaldruck, Tragfähigkeit und Hubbegrenzung strikt einzuhalten.
- Zylinder immer auf tragfähigem, ebenem Untergrund positionieren
- Hydraulikdruck nur bis zur angegebenen Maximalbelastung aufbauen
- Nach dem Heben Sicherungsmutter vollständig aufsetzen und Zylinder drucklos schalten
- Roter Warnstreifen am Kolben zeigt den maximal zulässigen Hub an
- Querkräfte durch Kippauflage reduzieren, größere Seitenlasten konstruktiv vermeiden
- Regelmäßige Prüfung von Dichtungen, Oberfläche und Druckschläuchen einplanen
Die Kombination der STX-Flachzylinder mit passenden Larzep-Hand- oder Elektropumpen sowie Druckbegrenzungsventilen stellt eine praxisgerechte, sichere Lösung für temporäre Heb- und Stützaufgaben im industriellen Umfeld dar.

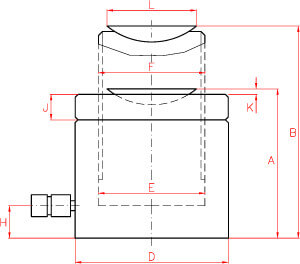

Abmessungen Flachzylinder mit Mutter STX
| Flachzylinder mit Mutter STX | Druckkraft (t) | A (mm) | B (mm) | D (mm) | E (mm) | F (mm) | H (mm) | J (mm) | K (mm) | L (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
