Abbildung kann abweichen vom Original

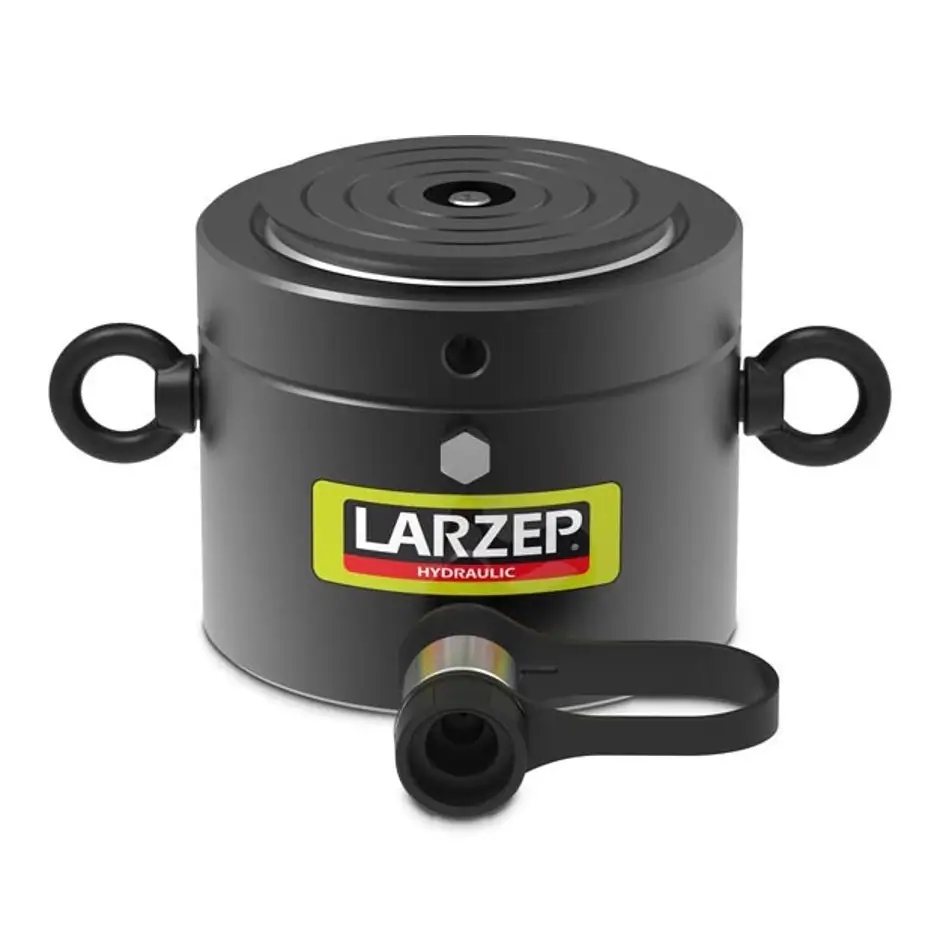

Flachzylinder mit Mutter STX 100/45
| Druckkraft | 95 t |
| Hub | 45 mm |
| Bauhöhe eingefahren | 137 mm |
| Betriebsdruck max. | 700 bar |
| Ölvolumen max. | 597 cm³ |
| Wirksame Kolbenfläche | 132.7 cm² |
| Zylinderaußendurchmesser | 165 mm |
| Gewicht ca. | 22 kg |
| Artikel-Nr.: | LAR-STX10004 |
Qualitätsmerkmale
- Extrem flacher Zylinder für beengte Platzverhältnisse
- Verriegelungsmuttern zum mechanischen Halten und Sichern gehobener Lasten über einen langen Zeitraum
- mit beweglichem Druckstück
- Speziller Oberflächenschutz gegen Korrosion
- Abspritzbohrung begrenzt den Ausfahrweg und schützt den Zylinder
1.575,20 €
%
UVP 1.969,00 €
( exkl. MwSt |
+ Versandkosten
Lieferzeit:
ca. 2 Wochen
Zwischenverkauf vorbehalten!
Zwischenverkauf vorbehalten!
| Bild | Typ | Druckkraft | Hub | Bauhöhe eingefahren | Betriebsdruck max. | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
 | Flachzylinder mit Mutter STX 50/50 | 51 t | 50 mm | 125 mm | 700 bar | LAR-STX05004 | 1.166,40 € UVP |
| Flachzylinder mit Mutter STX 100/45 | 95 t | 45 mm | 137 mm | 700 bar | LAR-STX10004 | 1.575,20 € UVP |
 | Flachzylinder mit Mutter STX 140/45 | 144 t | 45 mm | 148 mm | 700 bar | LAR-STX15004 | 2.120,80 € UVP |
| Flachzylinder mit Mutter STX 230/45 | 224 t | 45 mm | 155 mm | 700 bar | LAR-STX23004 | auf Anfrage. |
 | Flachzylinder mit Mutter STX 300/45 | 310 t | 45 mm | 173 mm | 700 bar | LAR-STX30004 | auf Anfrage. |
| Flachzylinder mit Mutter STX 400/45 | 409 t | 45 mm | 180 mm | 700 bar | LAR-STX40004 | auf Anfrage. |
| Flachzylinder mit Mutter STX STX50004 | 522 t | 45 mm | 195 mm | 700 bar | LAR-STX50004 | auf Anfrage. |
Beschreibung: Larzep Flachzylinder mit Mutter STX 100/45
STX-Hydraulikzylinder mit niedriger Höhe verfügen über eine Sicherungsmutter, die ein sicheres mechanisches Halten der Last über längere Zeiträume gewährleistet. Jeder Zylinder ist einfachwirkend und nutzt das Gewicht der Last, um den Kolben in seine Ausgangsposition zurückzubringen.

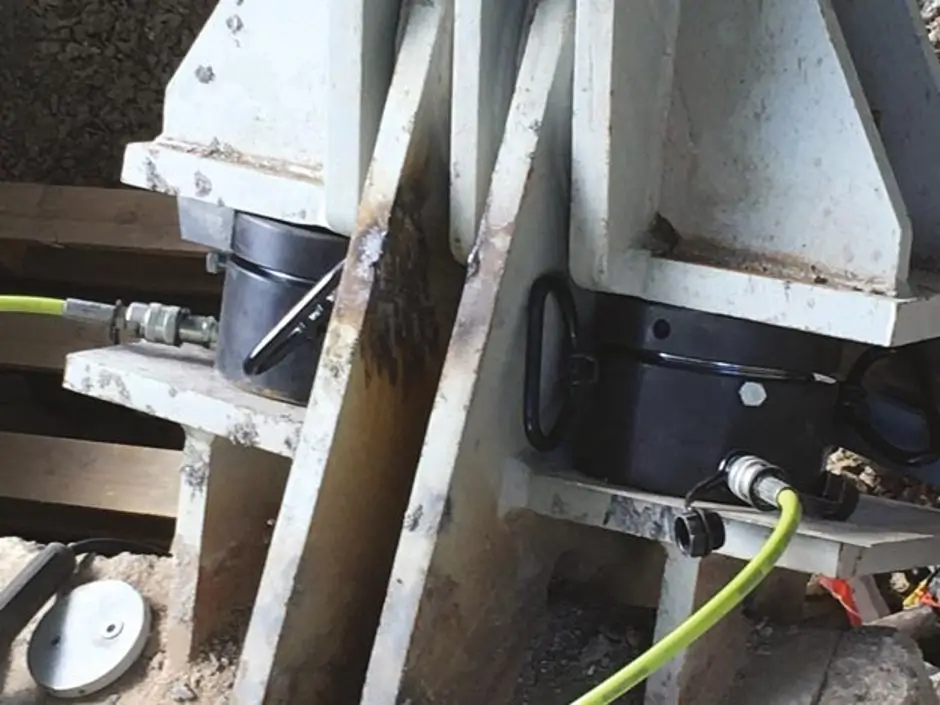

Die Sicherungsmutter wird unter 50 % Überlast getestet – so können Sie bei vielen Anwendungen, wie zum Beispiel beim Stützen von Fundamenten, im Brückenbau und im Schiffbau, Lasten sicher halten. Der Körper und der Sattel verfügen über eine nitrocarburierte Oberfläche für außergewöhnliche Haltbarkeit. Optional können Kippsättel hinzugefügt werden, um seitlicher Belastung standzuhalten.
- inkl. Kupplungsmuffe AZ3140 mit Staubkappe
- Mit Lastrückzug. Der Kolben wird unter Last zurückgefahren.
- Mit Sicherungsmutter zum mechanischen Abstützen der Last über längeren Zeitraum.
- Ohne Endanschlag. Mit Abspritzbohrung als Hubbegrenzung. Ein roter Warnstreifen am Kolben signalisiert das Ende des Hubes.
- Inklusive beweglicher Druckstücken, um außermittige Belastung zu kompensieren.
- Spezialbehandelt zur Verbesserung der Korrosionsbeständigkeit.
- Gehäuse, Mutter und Sattel zur Verbesserung der Korrosions- und Verschleißfestigkeit schwarz nitriert.
- Wird auf engstem Raum verwendet.
- Alle Einheiten wurden unter 125 % der Nennkapazität belastet.
Abmessungen
Flachzylinder mit Mutter STX 95 t
| A | 137 | mm |
| B | 182 | mm |
| D | 165 | mm |
| E | 130 | mm |
| F | Tr 130x6 | mm |
| H | 23 | mm |
| J | 31 | mm |
| K | 8 | mm |
| L | 126 | mm |
