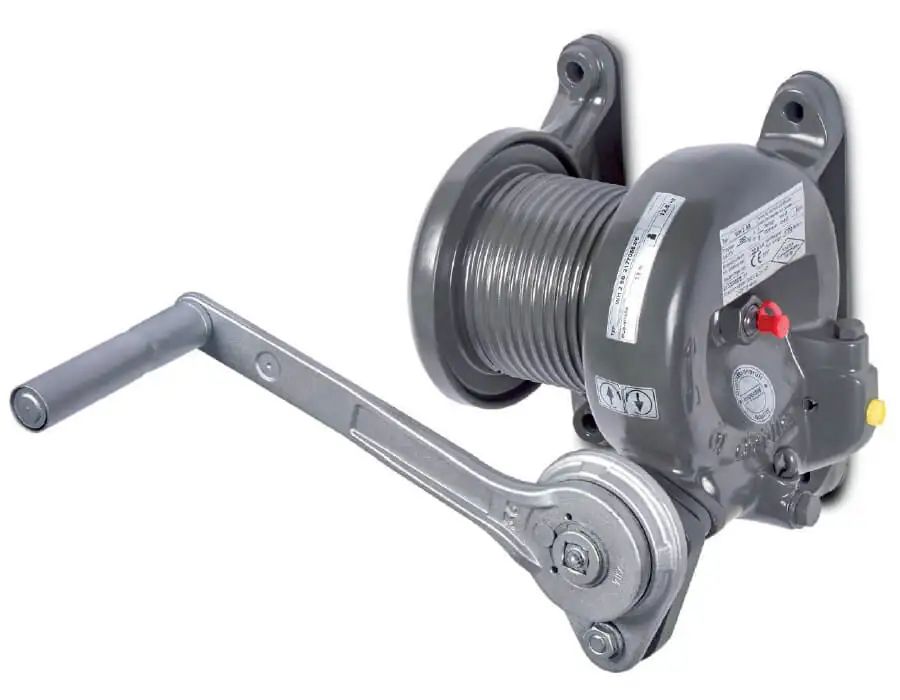

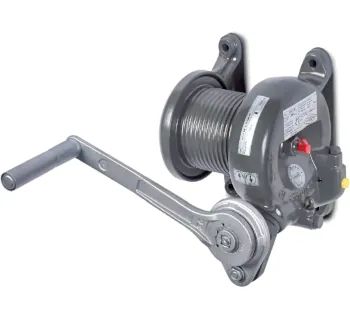

Köster Theaterwinde WH-SB

Die Köster Theaterwinde WH-SB ist eine robuste Handwandwinde für szenische und öffentliche Anwendungen, bei denen Lasten kontrolliert gehoben, gehalten und gesenkt werden müssen. Als Theaterwinde ist sie für den Einsatz konzipiert, in dem schwebende Lasten z. B. über Publikumsbereichen betrieben werden (abhängig von den jeweils einzuhaltenden Vorschriften und Prüfpflichten).

Die WH-SB arbeitet mit einer gerillten Seiltrommel für einlagiges Wickeln und einem Andrucksystem zur sauberen Seilablage. In der Ausführung Grauguss bietet sie eine langlebige, stabile Basis für die Wandmontage; für den Betrieb sind modellabhängig Maßblätter und Betriebsanleitungen verfügbar.

Einsatzbereiche

• Bühnen- und Veranstaltungstechnik: z. B. Lautsprecher, Scheinwerfer, Traversenelemente, Banner.
• Kirchen und sakrale Räume: z. B. Weihnachtskränze, Statuen, Dekorationen.
• Öffentliche Gebäude: z. B. Wandelhallen, Foyers, Ausstellungen mit schwebenden Lasten.
• Produktions- und Veranstaltungsstätten: szenische Bewegungen und Positionierungen (modellabhängig gemäß Betriebsanleitung).

Varianten und Unterschiede

Die Baureihe umfasst mehrere Ausführungen, die sich vor allem durch Seilzugfähigkeit, Seilaufnahme, Seildurchmesser, Hub pro Kurbelumdrehung und Gewicht unterscheiden. Optional sind Varianten mit längerer Trommel (Lx) möglich, um mehr Seil aufzunehmen und auch mehrere Seilabgänge zu realisieren (die Traglast wird dabei auf die Seile verteilt).

Sicherheitsaspekte und Normen

Die WH-SB ist als Theaterwinde ausgelegt und wird als gemäß DGUV Regel 17 (früher BGV C1) beschrieben. Damit sind Anwendungen möglich, die mit normalen Winden nach DGUV Regel 54 in dieser Form nicht zulässig sind, insbesondere bei schwebenden Lasten in öffentlichen Bereichen.

Für die Betriebssicherheit sind zwei unabhängig wirkende Bremsen im Eingriff, die den Betrieb überwachen; fällt eine Bremse aus, greift die andere. Zudem werden die Komponenten mit hohen Sicherheitsfaktoren ausgelegt, um einen Materialbruch unter Nennlast auszuschließen.

In den Betriebsanleitungen wird (modellabhängig) auf BGV C1 sowie EN/DIN 13157 Bezug genommen. Zusätzlich wird der Seilbetrieb als sicherheitsrelevant beschrieben: Die Trommel ist gerillt und das Seil darf nur einlagig gewickelt werden; außerdem muss das Seil im richtigen Drehsinn aufgelegt werden, da sonst die Lastdruckbremse wirkungslos sein kann.

Montage- und Betriebshinweise (aus den Herstellerangaben)

• Montage: Wandmontage so, dass der Seilabgang senkrecht nach oben verläuft; eine andere Einbaulage ist (u. a. aufgrund der Schmierung) nicht vorgesehen.
• Seilbetrieb: einlagiges Wickeln auf der gerillten Trommel; das Andrucksystem unterstützt die Seilablage und reduziert Schlaffseil beim Absetzen der Last.
• Mindestlast (Lastdruckbremse): Die Bremsen arbeiten selbsttätig bei belastetem Seil und Ruhestellung der Kurbel; modellabhängig werden Mindestlasten in den Betriebsanleitungen angegeben.
• Nicht vorgesehen: Befördern von Personen, maschinelles Antreiben und Einsatz nach ATEX (modellabhängig gemäß Betriebsanleitung).
