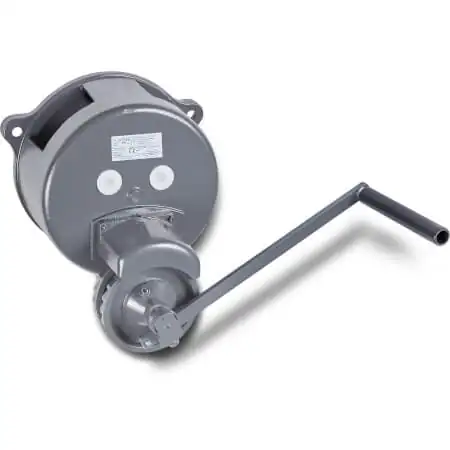

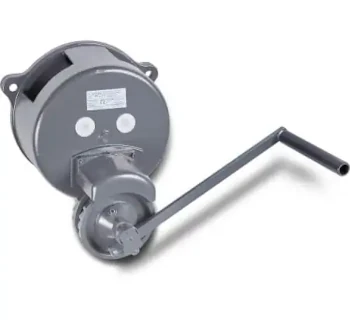

Die Theaterwinde WH 5 LBgr von Köster-Heide ist eine nach DGUV Regel 17 (BGV C1) zertifizierte Handwandwinde, die speziell für sichere Hubvorgänge über Personen in Theater- und Bühnenbereichen entwickelt wurde. Ihr windungssteifes Gussgehäuse, die selbsttätige Lastdruckbremse und die nahezu geräuschlose Hubmechanik ermöglichen zuverlässige und präzise Bewegungen während laufender Vorstellungen. Mit hohem Hub pro Kurbelumdrehung und geringen Bedienkräften bietet sie eine kompakte, wartungsfreundliche Lösung für szenische und statische Lasten bis 300 kg.
Die Theaterwinde WH 5 LBgr von Köster-Heide ist eine nach DGUV Regel 17 (BGV C1) zertifizierte Handwandwinde, die speziell für sichere Hubvorgänge über Personen in Theater- und Bühnenbereichen entwickelt wurde. Ihr windungssteifes Gussgehäuse, die selbsttätige Lastdruckbremse und die nahezu geräuschlose Hubmechanik ermöglichen zuverlässige und präzise Bewegungen während laufender Vorstellungen. Mit hohem Hub pro Kurbelumdrehung und geringen Bedienkräften bietet sie eine kompakte, wartungsfreundliche Lösung für szenische und statische Lasten bis 300 kg.
Die Theaterwinde WH 5 LBgr von Köster-Heide ist eine speziell für bühnentechnische Anwendungen entwickelte Handwandwinde nach DGUV Regel 17 (BGV C1) für Hubvorgänge über Personen. Das äußerst windungssteife Gussgehäuse ist für die Wandmontage ausgelegt und bietet in Verbindung mit der konischen Lastdruckbremse ein hohes Maß an Betriebssicherheit. Typische Einsatzorte sind Theater, Bühnen, Kirchen sowie andere Orte mit Publikumsverkehr, in denen Lasten sicher gehoben und gehalten werden müssen.
Die Wandwinde WH 5 LBgr wurde als Theaterwinde mit besonders hohen Sicherheitsreserven konzipiert. Beim Betätigen der Handkurbel wird die Last nahezu geräuschlos gehoben oder gesenkt, da sich die Sperrklinken während des Hubs abheben – ein wichtiges Kriterium für szenische Bewegungen während laufender Vorstellungen. Wird die Kurbel angehalten, sorgt die selbsttätig wirkende Lastdruckbremse dafür, dass die Last in jeder Position sicher gehalten wird.
Aufbau und Komponenten der WH 5 LBgr sind auf maximale Zuverlässigkeit, hohe Standzeit und einfache Wartung ausgelegt.
| Parameter | Wert | Beschreibung |
|---|---|---|
| Nenntraglast (Baureihe) | 100 – 300 kg | Abgestufte Theaterwinden für 100 kg, 180 kg und 300 kg. |
| Nenntraglast Typ 300 | 300 kg | Traglast in der ersten Seillage gemäß Betriebsanleitung. |
| Statische Prüflast Typ 300 | 450 kg | 1.5-fache Nenntraglast für Prüfzwecke (Herstellerprüfung). |
| Dynamische Prüflast Typ 300 | 330 kg | 1.1-fache Nenntraglast für dynamische Funktionsprüfung. |
| Hub je Kurbelumdrehung | 81 mm | Außerordentlich großer Seilhub pro Kurbelumdrehung. |
| Maximale Handkraft an der Kurbel | 12 kg | Erforderliche Handkraft bei Nenntraglast; ergonomische Bedienung. |
| Seilzugfähigkeit 1. Lage | 100 / 180 / 300 kg | Drei Ausführungen für unterschiedliche Lastbereiche. |
| Max. Seilhub Typ 100 | 7.7 m | Seilaufnahme für Traglast 100 kg bei Ø 4 mm. |
| Max. Seilhub Typ 180 | 6.3 m | Seilaufnahme für Traglast 180 kg bei Ø 5 mm. |
| Max. Seilhub Typ 300 | 6.0 m | Seilaufnahme für Traglast 300 kg bei Ø 6 mm. |
| Empfohlener Seildurchmesser | 4 – 6 mm | Drehungsarme Drahtseile mit Stahleinlage nach Norm. |
| Gehäusewerkstoff | Grauguss | Windungssteifes, geschlossenes Gehäuse für Wandmontage. |
| Bremssystem | Konische Lastdruckbremse | Selbsttätig wirkende Bremse, hält die Last in jeder Position. |
Die Theaterwinde WH 5 LBgr ist für das sichere Heben und Halten von bühnentechnischen Lasten konzipiert – beispielsweise Prospekte, Beleuchtungsbrücken oder Dekorationselemente – in Bereichen mit Publikumsverkehr. Durch die geräuscharme Arbeitsweise eignet sie sich besonders für szenische Fahrten während laufender Veranstaltungen.
Für den normgerechten Einsatz der WH 5 LBgr sind eine korrekte Montage, geeignete Befestigungsmittel und die Verwendung des passenden Drahtseils zwingend erforderlich.
