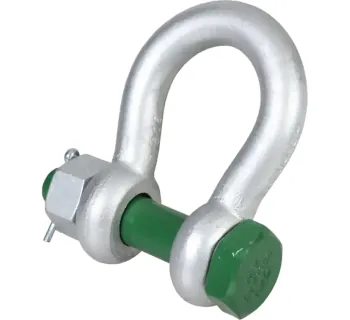

GreenPin Schäkel BN geschweift G-4163
Der Schäkel gerade mit Augenbolzen von Kleinsorge ist ein hochfester, geschmiedeter D-Schäkel (Form HA1) für schnelle, lösbare Verbindungen in der Hebe- und Anschlagtechnik. Er ist CE-gekennzeichnet, bietet 6-fache Sicherheit und ist je Größe mit WLL von 500 kg bis 55000 kg verfügbar.
- Gerade Bauform (Form HA1) für geradlinige Krafteinleitung
- Augenbolzen für schnelle Montage und Demontage
- WLL-Bereich von 500 kg bis 55000 kg
- Hochfester, geschmiedeter Stahl
- Oberfläche: Bügel feuerverzinkt, Bolzen blau lackiert
- Sicherheitsfaktor: 6-fache Sicherheit
- CE-Kennzeichnung sowie eingeschlagene Nutzlast und Nenngröße
Der Schäkel gerade mit Augenbolzen von Kleinsorge ist ein hochfester, geschmiedeter D-Schäkel (Form HA1) für schnelle, lösbare Verbindungen in der Hebe- und Anschlagtechnik. Er ist CE-gekennzeichnet, bietet 6-fache Sicherheit und ist je Größe mit WLL von 500 kg bis 55000 kg verfügbar.
- Gerade Bauform (Form HA1) für geradlinige Krafteinleitung
- Augenbolzen für schnelle Montage und Demontage
- WLL-Bereich von 500 kg bis 55000 kg
- Hochfester, geschmiedeter Stahl
- Oberfläche: Bügel feuerverzinkt, Bolzen blau lackiert
- Sicherheitsfaktor: 6-fache Sicherheit
- CE-Kennzeichnung sowie eingeschlagene Nutzlast und Nenngröße
Informationen: Schäkel BN geschweift G-4163
Der Green Pin® Schäkel BN mit Produktcode G-4163 ist ein geschweifter Sicherheitsbolzen-Schäkel (Bow Shackle) mit doppelter Sicherung aus Splint und Sicherheitsbolzen, um ein unbeabsichtigtes Herausdrehen des Bolzens zu verhindern. Die Verzinkung unterstützt eine lange Lebensdauer, und der Schäkel ist für einsträngige sowie mehrsträngige Systeme geeignet.
Hinweis zur Bezeichnung: Auf TOMANRO ist der Produktcode G-4163 als BN geschweift geführt; die BN gerade-Ausführung ist im GreenPin-Programm separat als G-4153 gelistet.
Der Arbeitsbereich (WLL) reicht – abhängig von der Ausführung – von 0.5 t bis 85.0 t (entspricht 500 kg bis 85000 kg). Das Gewicht variiert je nach Größe von 0.06 kg bis 62.0 kg.
Einsatzbereiche
Der BN Schäkel wird als lösbares Verbindungselement in der Hebetechnik eingesetzt, insbesondere wenn eine hohe Bolzensicherung gefordert ist oder der Schäkel über längere Zeit eingebaut bleibt. Die geschweifte Bauform (Bow) ist praxisnah vorteilhaft bei mehrsträngigen Anschlägen, größeren Aufhängepunkten oder wenn mehr Platz im Bügel benötigt wird.
- Kran- & Anschlagtechnik: Verbindung zwischen Anschlagmittel (Kette/Drahtseil/Rundschlinge) und Anschlagpunkt.
- Stahlbau & Montage: Mehrstranggehänge, Traversen, Baustellenhub mit wechselnden Anschlagwinkeln.
- Industrie & Instandhaltung: dauerhafte/halb-dauerhafte Verbindungen an Lastaufnahmen und Betriebsmitteln.
- Maritim & Offshore: Anwendungen mit erhöhtem Bedarf an Zertifizierungen und dokumentierter Qualität.
Unterschiede der Varianten
Variantenangaben gefunden: Die Ausführungen unterscheiden sich in Tragfähigkeit (WLL) und Gewicht sowie im zugehörigen Artikelcode. Der Grundaufbau bleibt gleich: geschweifter Schäkel mit Sicherheitsbolzen und doppelter Sicherung.
Sicherheitsaspekte & Normen
Für den sicheren Betrieb sind WLL, korrekte Lastführung und die vollständige Montage der Bolzensicherung entscheidend: Der Schäkel ist für Anwendungen gedacht, bei denen sich ein Bolzen durch Bewegung/Rotation nicht lösen darf, und sollte vor jedem Einsatz auf Zustand, Verschleiß und korrekte Sicherung geprüft werden.
- Doppelte Sicherheit: Kombination aus Splint und Sicherheitsbolzen reduziert das Risiko des unbeabsichtigten Losdrehens.
- Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL.
- Norm: EN 13889; erfüllt zusätzlich Leistungsanforderungen der US Fed. Spec. RR-C-271 (Type IVA, Class 3, Grade A).
- Oberfläche: feuerverzinkt für Korrosionsschutz.
- Temperatureinsatzbereich: -20 °C bis +200 °C.
- Zertifizierungen (produktspezifisch): u. a. DNV 2.7-1 / DNVGL-ST-0378, CE, ABS (Angaben gemäß Produktunterlagen).
Technische Daten
- Produktcode: G-4163
- Ausführung: geschweifter Sicherheitsbolzen-Schäkel (BN)
- Material: Bügel und Bolzen hochfester Stahl, Güteklasse 6, vergütet
- Arbeitsbereich (WLL): 0.5 t bis 85.0 t
- Gewicht: 0.06 kg bis 62.0 kg (ausführungsabhängig)
- Oberflächenbehandlung: feuerverzinkt
Variantenübersicht
| WLL (t) | WLL (kg) | Artikelcode | Gewicht (kg) |
|---|---|---|---|
| 0.5 | 500 | GPGHMB06 | 0.06 |
| 0.75 | 750 | GPGHMB08 | 0.11 |
| 1.0 | 1000 | GPGHMB10 | 0.15 |
| 1.5 | 1500 | GPGHMB11 | 0.22 |
| 2.0 | 2000 | GPGHMB13 | 0.42 |
| 3.25 | 3250 | GPGHMB16 | 0.74 |
| 4.75 | 4750 | GPGHMB19 | 1.18 |
| 6.5 | 6500 | GPGHMB22 | 1.77 |
| 8.5 | 8500 | GPGHMB25 | 2.58 |
| 9.5 | 9500 | GPGHMB28 | 3.66 |
| 12.0 | 12000 | GPGHMB32 | 4.91 |
| 13.5 | 13500 | GPGHMB35 | 6.54 |
| 17.0 | 17000 | GPGHMB38 | 8.19 |
| 25.0 | 25000 | GPGHMB45 | 14.0 |
| 35.0 | 35000 | GPGHMB50 | 18.8 |
| 42.5 | 42500 | GPGHMB57 | 28.3 |
| 55.0 | 55000 | GPGHMB65 | 39.6 |
| 85.0 | 85000 | GPGHMB75 | 62.0 |
Zeichnung zur Funktionsübersicht
Passende Artikel/Zubehör
Für die Praxis ergibt sich die Zubehörwahl meist aus der Anschlagsituation: gerade Schäkel für kompakte, geradlinige Krafteinleitung; Weitmaul-Schäkel bei schwer erreichbaren Anschlagpunkten; Wide-Body/Sling-Schäkel zum schonenden Anschlagen an textilen Anschlagmitteln.
- Schäkel BN gerade G-4153: Alternative, wenn eine gerade Dee-Form benötigt wird.
- BigMouth® Schäkel G-4553: Für Anschlagpunkte, die mit Standardschäkeln schwer erreichbar sind.
- Sling Schäkel P-6033: Wide-Body-Ausführung für anspruchsvolle Hebevorgänge, u. a. zur Schlingen-/Band-Schonung.
- Allgemeine Schäkel-Auswahlhilfe: Hinweise zu Einsatz, Sicherung und Anwendung (Mutter/Splint vs. Augenbolzen).
Links
Alle Größen und technische Infos im Überblick.
Zur TOMANRO-TypenseiteGerade BN-Ausführung als passende Option.
Zur TOMANRO-TypenseiteWeitmaul-Lösung für schwer erreichbare Anschlagpunkte.
Zur TOMANRO-TypenseiteWide-Body-Schäkel für anspruchsvolle Anwendungen.
Zur TOMANRO-TypenseiteSchnelle Orientierung zu Bauformen und Einsatz.
Zur TOMANRO-Übersicht
Abmessungen Schäkel BN geschweift G-4163
| Schäkel BN geschweift G-4163 | Tragfähigkeit (kg) | Bügel-Ø a (mm) | Bolzen-Ø b (mm) | Augen-Außen-Ø c (mm) | Breite Auge d (mm) | Öffnung Schäkel e (mm) | Länge innen f (mm) | Breite Bogen g (mm) | Länge Schäkel h (mm) | Länge Bolzen i (mm) | Breite Schäkel j (mm) | Höhe Mutter k (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
