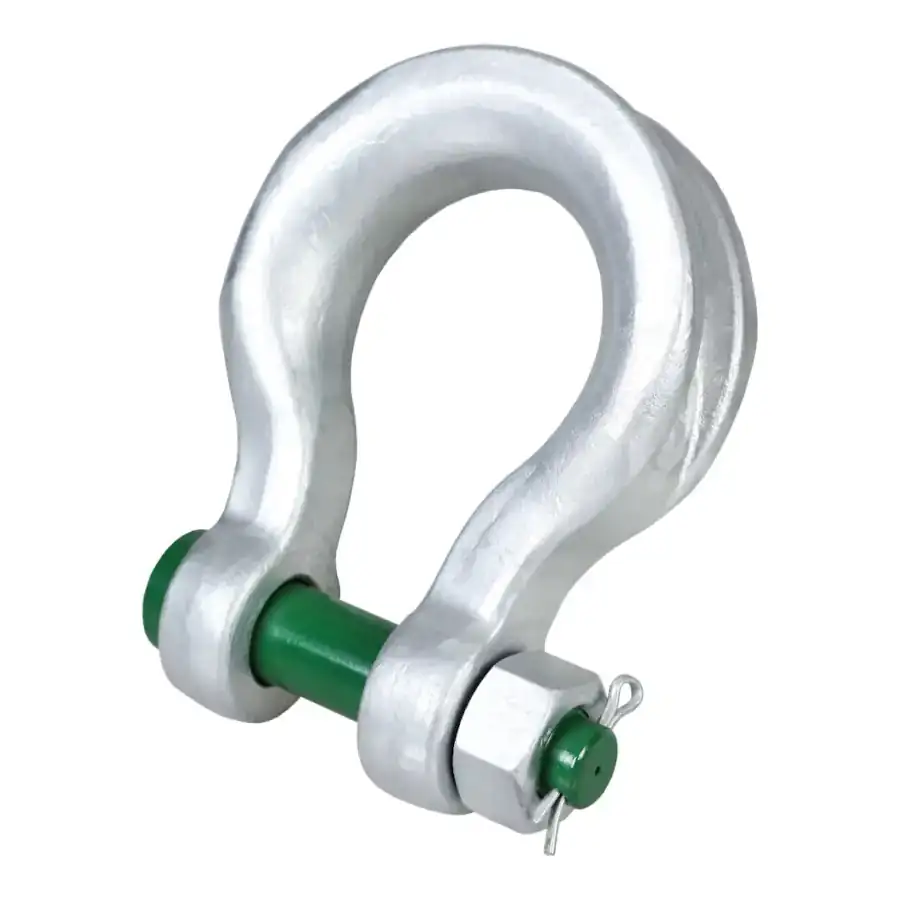

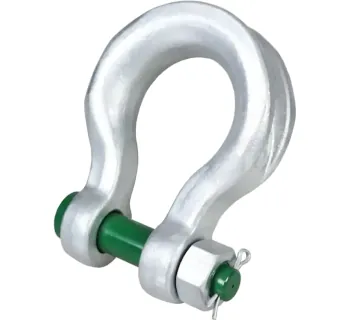

GreenPin Sling Schäkel P-6033
Der Sling Schäkel performt mit einer besonders breiten Auflagefläche im Bügelgrund. Eingehängte Anschlagmittel werden so vor Beschädigungen durch scharfe Kanten geschützt. Der Kantenradius wird durch die breite Auflagefläche konstruktiv vergrößert, so dass der Sling Schäkel für Anschlagmittel weniger schnell eine scharfe Kante darstellt. Hierdurch kann in vielen Fällen auf Kauschen oder anderweitige Kantenschutzmittel verzichtet werden.
- Spart Kosten für Draht- / Synthetik-Seil durch weniger Verschleiß
- Hervorragende Wahl für schwere Hebeprojekte
- Doppelte Sicherheit (Splint & Sicherungsbolzen)
- Überragende Lagerverfügbarkeit von 99%
- Entspricht einem breiten Spektrum von Zertifizierungen (z. B. DNV)
Der Sling Schäkel performt mit einer besonders breiten Auflagefläche im Bügelgrund. Eingehängte Anschlagmittel werden so vor Beschädigungen durch scharfe Kanten geschützt. Der Kantenradius wird durch die breite Auflagefläche konstruktiv vergrößert, so dass der Sling Schäkel für Anschlagmittel weniger schnell eine scharfe Kante darstellt. Hierdurch kann in vielen Fällen auf Kauschen oder anderweitige Kantenschutzmittel verzichtet werden.
- Spart Kosten für Draht- / Synthetik-Seil durch weniger Verschleiß
- Hervorragende Wahl für schwere Hebeprojekte
- Doppelte Sicherheit (Splint & Sicherungsbolzen)
- Überragende Lagerverfügbarkeit von 99%
- Entspricht einem breiten Spektrum von Zertifizierungen (z. B. DNV)
Informationen: Sling Schäkel P-6033
Der Green Pin Sling Schäkel P-6033 ist ein geschweifter Wide Body Schwerlastschäkel mit Sicherheitsbolzen und fester Mutter für anspruchsvolle Hebevorgänge mit Arbeitslastgrenzen von 7.0–1550 t.
Dank der besonders breiten Auflagefläche im Bügelgrund und des vergrößerten Bügelradius wird die Kantenbelastung reduziert, sodass Drahtseile, Textil- und Rundschlingen deutlich weniger verschleißen und oft leichtere Anschlagmittel eingesetzt werden können.
Bügel und Bolzen bestehen aus legiertem Stahl, Güteklasse 8, sind vergütet (quenched & tempered), besitzen einen Sicherheitsfaktor von MBL = 5 × WLL und sind für einen Temperaturbereich von typ. -20 °C bis +200 °C freigegeben.
Aufbau und Funktionsprinzip
- Wide Body Bow Shackle mit großem Innenradius und stark vergrößerter Auflagefläche im Bügelgrund, wodurch sich die Flächenpressung auf eingehängte Schlingen deutlich verringert.
- Sicherheitsbolzen-System mit Bolzen, fester Sechskantmutter und Sicherungssplint verhindert ein unbeabsichtigtes Lösen bei Vibration oder wechselnden Lastrichtungen.
- Werkstoff: Bügel und Bolzen aus legiertem Stahl, Grade 8, vergütet (quenched & tempered) für hohe Zugfestigkeit und Kerbschlagzähigkeit.
- Oberfläche: Schäkelschlaufe silber lackiert, Bolzen grün lackiert; Schäkel im Bereich 7.0–55.0 t sind zusätzlich feuerverzinkt für erhöhten Korrosionsschutz.
- Sicherheitsbeiwert 5:1 – die Mindestbruchlast (MBL) beträgt das Fünffache der angegebenen Working Load Limit (WLL), ausgelegt nach ASME B30.26.
- Temperaturbereich typ. -20 °C bis +200 °C (teilweise -40 °C bei WLL ≤ 600 t) mit definierten Tragfähigkeitsreduzierungen bei höheren Temperaturen.
- Zertifizierung: Standardmäßig EC-Konformitätserklärung, auf Wunsch Werkzeugnis 2.1/2.2, 3.1 MTC, sowie weitere Nachweise (z. B. LROS, MPI, US-Prüfungen).
Technische Daten – Auswahl Sling Schäkel P-6033
| WLL (t) |
Ausführung | Sicherheitsfaktor | Werkstoff | Oberfläche | Typische Verwendung |
|---|---|---|---|---|---|
| 7.0 | Wide Body Sling Schäkel mit Sicherheitsbolzen | 5:1 (MBL = 5 × WLL) | Legierter Stahl, Grade 8, vergütet | Schäkel silber, Bolzen grün, feuerverzinkt | Allgemeine Hebearbeiten mit Drahtseilen und Rundschlingen |
| 30.0 | Wide Body Bow Shackle für 2–4-strängige Anschlagmittel | 5:1 | Legierter Stahl, Grade 8, vergütet | Schäkel silber lackiert, Bolzen grün | Schwerere Kran- und Montageeinsätze, Hubrahmen, Traversen |
| 75.0 | Wide Body Sling Schäkel mit großer Auflagebreite | 5:1 | Legierter Stahl, Grade 8, vergütet | Schäkel silber, Bolzen grün | Offshore- und Hafenumschlag mit Schwerlastschlingen |
| 150.0 | Heavy Duty Sling Schäkel mit Sicherheitsbolzen und Mutter | 5:1 | Legierter Stahl, Grade 8, vergütet | Schäkel silber, Bolzen grün | Große Modul- und Komponentenhebungen im Anlagen- und Stahlbau |
| 400.0 | Schwerlast Wide Body Schäkel für mehrsträngige Anschlagmittel | 5:1 | Legierter Stahl, Grade 8, vergütet | Schäkel silber, Bolzen grün | Hubrahmen, Spreiztraversen, Schwerlast-Hebekonzepte |
| 1550.0 | Extrem Schwerlast Sling Schäkel mit Sicherheitsbolzen, Mutter und Splint | 5:1 | Legierter Stahl, Grade 8, vergütet | Schäkel silber, Bolzen grün | Extreme Schwerlast-Hubvorgänge im Offshore- und Großanlagenbau |
Die Baureihe Green Pin Sling Schäkel P-6033 deckt WLL 7.0–1550.0 t ab; detaillierte Maßangaben (Bügelradius, Bolzendurchmesser, Maulweite) sind in den Herstellerdatenblättern hinterlegt.
Vorteile des Sling Schäkels P-6033
- Breite Auflagefläche und großer Bügelradius reduzieren die Kantenbelastung und schonen Seile und Schlingen – oft sind leichtere Anschlagmittel ausreichend.
- Hohe Tragfähigkeit bis 1550.0 t bei Sicherheitsfaktor 5:1 bietet große Sicherheitsreserven in der Schwerlasthebetechnik.
- Sicherheitsbolzen mit fester Mutter und Splint sorgt für formschlüssige Sicherung gegen selbsttätiges Lösen – ideal bei Vibration und dynamischer Beanspruchung.
- Güteklasse 8, vergütet und definierter Temperaturbereich von typ. -20 °C bis +200 °C ermöglichen den Einsatz in Offshore-, Hafen- und Industrieanwendungen.
- Umfangreiche Zertifizierungsoptionen (z. B. 3.1 MTC, LROS, MPI, US-Prüfungen) erleichtern den Einsatz in dokumentationspflichtigen Projekten.
- Farbcodierung mit silbernem Bügel und grünem Bolzen ermöglicht die schnelle Identifikation von Original Green Pin Komponenten im Feld.
Typische Anwendungen
- Schwerlast-Hebevorgänge mit mehrsträngigen Drahtseil- oder Textilschlingen, Hubrahmen und Spreiztraversen.
- Offshore- und Hafenumschlag, z. B. beim Heben von Windenergie-Komponenten, Schiffsteilen oder großen Maschinenmodulen.
- Montage von Großanlagen im Stahl- und Anlagenbau, bei denen hohe Arbeitslastgrenzen und definierte Zertifikate gefordert sind.

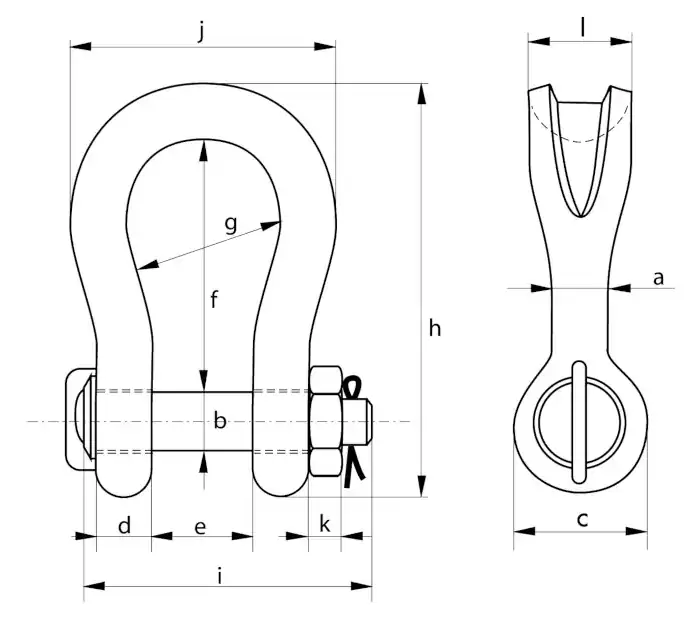

Abmessungen Sling Schäkel P-6033
| Sling Schäkel P-6033 | Tragfähigkeit (kg) | Körper-Ø a (mm) | Bolzen-Ø b (mm) | Augen-Ø c (mm) | Stärke Auge d (mm) | innere Weite e (mm) | innere Länge f (mm) | Weite Bügel g (mm) | Länge h (mm) | Bolzen-länge i (mm) | Weite j (mm) | Breite Mutter k (mm) | Stärke Bügel oben l (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
