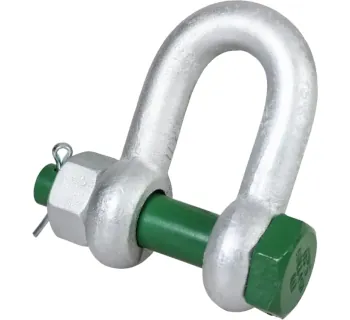

GreenPin Schäkel BN gerade G-4153
Der GreenPin Schäkel BN gerade G-4153 ist ein feuerverzinkter Schwerlast-Schäkel aus hochfestem, vergütetem Stahl (Güteklasse 6) mit Sicherheitsbolzen und Splint zum zuverlässigen Verbinden von Anschlagmitteln in der Lastaufnahme.
- Doppelte Sicherung gegen unbeabsichtigtes Lösen durch Sicherheitsbolzen und Splint.
- Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL.
- Normenkonform: EN 13889 sowie Anforderungen der US Fed. Spec. RR-C-271.
- Offshore-tauglich durch DNV Zertifizierung 2.7-1.
- Korrosionsschutz durch feuerverzinkte Oberfläche für langlebigen Einsatz.
- Zertifikate auf Wunsch verfügbar (u. a. Werkzeugnis, Materialzeugnis, Hersteller-Prüfzeugnis, EG-Konformitätserklärung).
Der GreenPin Schäkel BN gerade G-4153 ist ein feuerverzinkter Schwerlast-Schäkel aus hochfestem, vergütetem Stahl (Güteklasse 6) mit Sicherheitsbolzen und Splint zum zuverlässigen Verbinden von Anschlagmitteln in der Lastaufnahme.
- Doppelte Sicherung gegen unbeabsichtigtes Lösen durch Sicherheitsbolzen und Splint.
- Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL.
- Normenkonform: EN 13889 sowie Anforderungen der US Fed. Spec. RR-C-271.
- Offshore-tauglich durch DNV Zertifizierung 2.7-1.
- Korrosionsschutz durch feuerverzinkte Oberfläche für langlebigen Einsatz.
- Zertifikate auf Wunsch verfügbar (u. a. Werkzeugnis, Materialzeugnis, Hersteller-Prüfzeugnis, EG-Konformitätserklärung).
Informationen: Schäkel BN gerade G-4153
Produktbeschreibung
Der Green Pin® Schäkel BN gerade (G-4153) ist ein gerader Dee-Schäkel mit Sicherheitsbolzen und Splint für zuverlässige Lastverbindungen in der Hebetechnik. Durch die doppelte Sicherung wird ein unbeabsichtigtes Lösen des Bolzens wirksam reduziert, während die feuerverzinkte Oberfläche auf langlebigen Einsatz in anspruchsvollen Umgebungen ausgelegt ist.
Der Schäkel ist für einsträngige Hebesysteme konzipiert und in einem breiten Arbeitslastbereich verfügbar: Tragfähigkeit (WLL) von 2000 kg bis 85000 kg (größenabhängig). Je nach Ausführung variiert die Nenngröße von 1/2" bis 3" sowie das Gewicht von 0.39 kg bis 52.97 kg.
Einsatzbereiche
Der Schäkel dient als Verbindungselement zwischen Anschlagmitteln (z. B. Ketten, Drahtseilen, Rundschlingen) und Anschlagpunkten, wenn eine robuste, definierte und demontierbare Verbindung gefordert ist.
- Industrie & Instandhaltung: Montage, Maschinenumzüge, Anlagenstillstände, Wartungshebungen.
- Bau & Stahlbau: Anschlagen von Bauteilen, Positionier- und Hebevorgänge mit Kran/Flaschenzug.
- Hafen/Logistik: Umschlag- und Verladeprozesse, Lastwechsel mit häufigem An- und Abschlagen.
- Maritim/Offshore: Anwendungen mit erhöhten Anforderungen an Korrosionsschutz und Zertifizierung.
Unterschiede der Varianten
Variantenangaben gefunden: Die Ausführungen unterscheiden sich primär in Tragfähigkeit (WLL), Nenngröße und Gewicht; die Form ist durchgängig HC1.
- Tragfähigkeit (WLL): 2000 kg bis 85000 kg (größenabhängig).
- Nenngröße: 1/2" bis 3" (größenabhängig).
- Gewicht: 0.39 kg bis 52.97 kg (größenabhängig).
- Verpackung: je nach Größe als Mehrstück-VE oder Einzelstück (Stk/VE in der Tabelle).
Sicherheitsaspekte & Normen
Die Kombination aus Sicherheitsbolzen und Splint bietet eine redundante Sicherung gegen selbstständiges Lösen, z. B. durch Vibrationen oder wechselnde Handhabung. Für die sichere Anwendung ist entscheidend, dass die WLL (Working Load Limit) niemals überschritten wird und der Schäkel ausschließlich in der vorgesehenen Lastlinie betrieben wird.
- Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL.
- Temperatureinsatzbereich: von -20 °C bis 200 °C.
- Norm: EN 13889 (Schäkel für Hebezwecke).
- Oberfläche: feuerverzinkt nach ASTM A153.
- Zertifizierung: DNV 2.7-1 (Offshore) und Typenzulassung (Type Approval).
- Dokumentation: Abnahmeprüfzeugnis gemäß EN 10204 3.1.
Praxis-Hinweis: Vor jedem Einsatz sollten Bügel, Bolzen, Gewinde und Splint visuell geprüft werden. Der Bolzen muss vollständig eingesetzt, die Mutter korrekt angezogen und der Splint ordnungsgemäß gesichert sein; beschädigte oder verformte Teile dürfen nicht weiterverwendet werden.
Technische Daten
| Variante | Tragfähigkeit (WLL) | Form | Nenngröße | Gewicht | Artikel-Nr. | Verpackung (Stk/VE) |
|---|---|---|---|---|---|---|
| 2.0 t | 2000 kg | HC1 | 1/2" | 0.39 kg | GRE-GPGDMB13 | 25 |
| 3.25 t | 3250 kg | HC1 | 5/8" | 0.67 kg | GRE-GPGDMB16 | 20 |
| 4.25 t | 4750 kg | HC1 | 3/4" | 1.13 kg | GRE-GPGDMB19 | 10 |
| 6.5 t | 6500 kg | HC1 | 7/8" | 1.66 kg | GRE-GPGDMB22 | 5 |
| 8.5 t | 8500 kg | HC1 | 1" | 2.46 kg | GRE-GPGDMB25 | 5 |
| 9.5 t | 9500 kg | HC1 | 1 1/8" | 3.4 kg | GRE-GPGDMB28 | 4 |
| 12.0 t | 12000 kg | HC1 | 1 1/4" | 4.51 kg | GRE-GPGDMB32 | 3 |
| 13.5 t | 13500 kg | HC1 | 1 3/8" | 6.1 kg | GRE-GPGDMB35 | 1 |
| 17.0 t | 17000 kg | HC1 | 1 1/2" | 7.63 kg | GRE-GPGDMB38 | 1 |
| 25.0 t | 25000 kg | HC1 | 1 3/4" | 13.25 kg | GRE-GPGDMB45 | 1 |
| 35.0 t | 35000 kg | HC1 | 2" | 18.53 kg | GRE-GPGDMB50 | 1 |
| 42.5 t | 42500 kg | HC1 | 2 1/4" | 25.94 kg | GRE-GPGDMB57 | 1 |
| 55.0 t | 55000 kg | HC1 | 2 1/2" | 35.33 kg | GRE-GPGDMB65 | 1 |
| 85.0 t | 85000 kg | HC1 | 3" | 52.97 kg | GRE-GPGDMB75 | 1 |
Passende Artikel/Zubehör
Je nach Anschlagsituation sind Alternativen mit abweichender Geometrie oder schlingenfreundlicher Auflagefläche sinnvoll, um Lastaufnahmepunkte besser zu erreichen oder Anschlagmittel zu schonen.
- BN geschweift: mehr Platz und Geometrie-Vorteile bei mehrsträngigen Anschlägen.
- BigMouth®: für schwer zugängliche oder tief liegende Anschlagpunkte.
- Sling Schäkel: breite Auflagefläche zur Reduzierung von Kantenbelastung an Schlingen.
Links
Kurzinfo: Alle Tragfähigkeiten und Ausführungen im Überblick.
Zur TOMANRO-TypenseiteKurzinfo: Geschweifte Alternative mit Sicherheitsbolzen.
Zur TOMANRO-TypenseiteKurzinfo: Breites Maul für schwierige Anschlagpunkte.
Zur TOMANRO-TypenseiteKurzinfo: Schlingenfreundliche Auflagefläche, weniger Verschleiß.
Zur TOMANRO-Typenseite

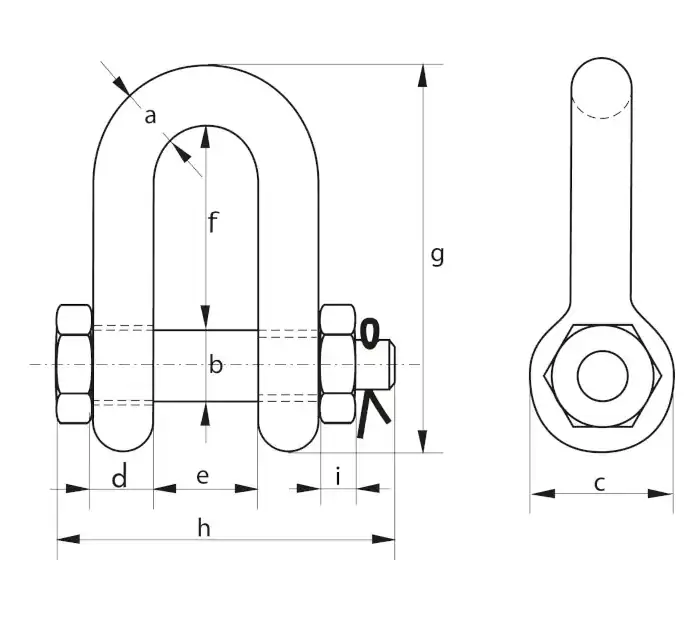

Abmessungen Schäkel BN gerade G-4153
| Schäkel BN gerade G-4153 | Tragfähigkeit (kg) | Bügel-Ø a (mm) | Bolzen-Ø b (mm) | Augen-Außen-Ø c (mm) | Breite Auge d (mm) | Öffnung Schäkel e (mm) | Länge innen f (mm) | Länge Schäkel g (mm) | Länge Bolzen h (mm) | Höhe Mutter i (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
