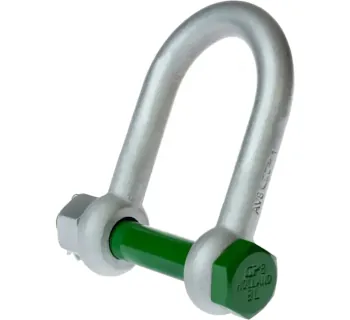

GreenPin BigMouth® Schäkel G-4553
Der Green Pin BigMouth® Schäkel G-4553 ist ein gerader Dee-Schäkel der Güteklasse 8 mit Sicherheitsbolzen, der dank vergrößerter Innenbreite auch an schwer zugänglichen oder tief liegenden Anschlagpunkten eingesetzt werden kann. Durch seine verlängerte Innenlänge eignet er sich ideal für Hebesituationen, in denen ein Standardschäkel den Anschlagpunkt nicht erreicht. Aus vergütetem legiertem Stahl gefertigt und feuerverzinkt, bietet er hohe Festigkeit, Korrosionsschutz und sichere Lastaufnahme.
- Erreicht tief oder zurückliegende Hebepunkte
- Breiteres Maul und größere Innenlänge für flexible Anschlagmöglichkeiten
- Hohe Belastbarkeit und Sicherheit durch Güteklasse 8
- Lange Lebensdauer dank feuerverzinkter Oberfläche
- Doppelte Sicherung durch Bolzen, Mutter und Splint
Artikel-Nr.:
Der Green Pin BigMouth® Schäkel G-4553 ist ein gerader Dee-Schäkel der Güteklasse 8 mit Sicherheitsbolzen, der dank vergrößerter Innenbreite auch an schwer zugänglichen oder tief liegenden Anschlagpunkten eingesetzt werden kann. Durch seine verlängerte Innenlänge eignet er sich ideal für Hebesituationen, in denen ein Standardschäkel den Anschlagpunkt nicht erreicht. Aus vergütetem legiertem Stahl gefertigt und feuerverzinkt, bietet er hohe Festigkeit, Korrosionsschutz und sichere Lastaufnahme.
- Erreicht tief oder zurückliegende Hebepunkte
- Breiteres Maul und größere Innenlänge für flexible Anschlagmöglichkeiten
- Hohe Belastbarkeit und Sicherheit durch Güteklasse 8
- Lange Lebensdauer dank feuerverzinkter Oberfläche
- Doppelte Sicherung durch Bolzen, Mutter und Splint
Informationen: BigMouth® Schäkel G-4553
Der Green Pin BigMouth® Schäkel G-4553 ist ein gerader Dee-Schäkel BN mit Sicherheitsbolzen, Mutter und Splint für Hebeaufgaben, bei denen ein Standard-Schäkel den Anschlagpunkt nicht erreicht.
Durch die vergrößerte Innenbreite und die längere Innenlänge lässt sich der Schäkel an untypischen Hebepunkten anschlagen, beispielsweise an Stahlspundwänden oder tief eingelassenen Anschlagösen.
Bügel und Bolzen bestehen aus legiertem Stahl Güteklasse 8, sind vergütet (quenched and tempered) und mit einer feuerverzinkten Oberfläche versehen, was hohe Korrosionsbeständigkeit und zuverlässige Betriebssicherheit gewährleistet.
Merkmale und Einsatzbereiche
- Gerader BigMouth® Dee-Schäkel BN mit Sicherheitsbolzen, Mutter und Splint
- Vergrößerte Innenbreite und verlängerte Innenlänge für nicht standardisierte Hebepunkte
- Ideal, wenn der Hebepunkt zu tief oder zu weit innen für einen Standardschäkel liegt (z. B. Stahlspundwände)
- Aus legiertem Stahl Güteklasse 8, quenched and tempered für hohe Festigkeit
- Feuerverzinkt (hot dipped galvanized) für langfristigen Korrosionsschutz
- Doppelte Sicherung durch Sicherheitsbolzen und Splint gegen unbeabsichtigtes Lösen
- Sicherheitsfaktor: Mindestbruchlast = 5 × WLL
- Temperatureinsatzbereich von ca. -20°C bis +200°C
- Geeignet für einsträngige Hebesysteme und das Anschlagen von Ketten, Drahtseilen oder Synthetikseilen
- Typischer Arbeitslastbereich (WLL) von 4.6 t bis 15.5 t (größenabhängig)
- Typische Anwendungen: Stahlspundwandbau, Bau- und Tiefbauprojekte, Hafen- und Wasserbau, allgemeine Hebetechnik
Vorteile
- Erreicht tiefliegende oder zurückgesetzte Hebepunkte, an denen Standardschäkel nicht eingesetzt werden können
- Breiteres Maul und längere Innenlänge für mehr Flexibilität bei unkonventionellen Anschlagpunkten
- Hohe Belastbarkeit und Sicherheit durch Güteklasse 8 und MBL = 5 × WLL
- Lange Lebensdauer im Außen- und maritimen Einsatz durch feuerverzinkte Oberfläche
- Doppelte Sicherung (Bolzen, Mutter, Splint) minimiert das Risiko eines unbeabsichtigten Öffnens
Technische Daten (Hauptmerkmale Green Pin BigMouth® Schäkel G-4553)
| Eigenschaft | Wert |
|---|---|
| Hersteller | Green Pin / Van Beest |
| Produktcode | G-4553 |
| Bezeichnung | BigMouth® Dee-Schäkel BN mit Sicherheitsbolzen |
| Schäkeltyp | Gerader Dee-Schäkel mit Sicherheitsbolzen, Mutter und Splint |
| Güteklasse | Grad 8 |
| Material | Bügel und Bolzen aus legiertem Stahl, quenched and tempered |
| Arbeitslastbereich (WLL) | ca. 4.6 t, 8.6 t, 15.5 t (größenabhängig) |
| Sicherheitsfaktor | Mindestbruchlast MBL = 5 × WLL |
| Oberfläche | Feuerverzinkt (hot dipped galvanized) |
| Temperatureinsatzbereich | -20°C bis +200°C |
| Standard | ASME B30.26 |
| Zertifizierungen (Auswahl) | 2.1, 2.2, 3.1, MTCa, CE (je nach Ausführung) |
| Eignung | Einsträngige Hebesysteme, Anschlagen an nicht standardisierten Hebepunkten |
Hinweis: Abmessungen, Eigengewichte und exakte Tragfähigkeiten sind den G-4553-Typentabellen und Datenblättern des Herstellers zu entnehmen.
Abmessungen BigMouth® Schäkel G-4553
| BigMouth® Schäkel G-4553 | Tragfähigkeit (kg) | Bügeldurchmesser a (mm) | Bolzendurchmesser b (mm) | Augendurchmesser c (mm) | Augen Weite d (mm) | Innere Weite e (mm) | Innere Länge f (mm) | Länge g (mm) | Bolzenlänge h (mm) | Breite der Mutter i (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
