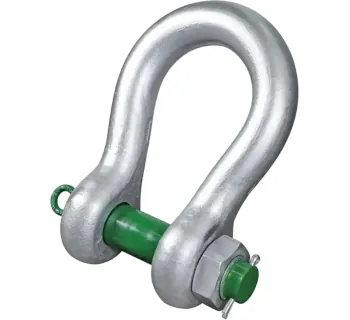

GreenPin Schwerlast Schäkel P-6036

Der Schwerlast Schäkel P-6036 von Green Pin ist ein geschweifter Hochleistungsschäkel mit Sicherheitsbolzen für anspruchsvolle Hebevorgänge und Schwerlastanwendungen mit Arbeitslastgrenzen von 120–1500 t.

Bügel und Bolzen bestehen aus legiertem Stahl Güteklasse 8, vergütet (gehärtet und angelassen), wobei der Mindestbruchlastfaktor mit MBL = 5 × WLL ausgelegt ist und damit hohe Sicherheitsreserven bietet.

Der Sicherheitsbolzen mit Mutter und Splint verhindert ein unbeabsichtigtes Lösen des Bolzens, während die charakteristische silber lackierte Schäkelschlaufe und der grün lackierte Bolzen eine schnelle Identifikation im Einsatz ermöglichen.

Aufbau und Funktionsprinzip

• Geschweifter Bügelschäkel (Bow Shackle) mit großem Innenradius zur Aufnahme von Mehrstrang-Anschlagmitteln (Ketten-, Seil- oder Textilschlingen) und zur Reduzierung lokaler Kerbspannungen.
• Sicherheitsbolzen-System bestehend aus Bolzen, Sechskantmutter und Sicherungssplint – verhindert das selbsttätige Herausdrehen des Bolzens bei Vibrationen oder Drehbewegungen der Last.
• Werkstoff: Bügel und Bolzen aus legiertem Stahl, Grade 8, vergütet (quenched and tempered) für hohe Zug- und Kerbschlagzähigkeit.
• Oberfläche: Schäkelschlaufe silber lackiert, Bolzen grün lackiert; die Ausführung mit 120 t WLL ist zusätzlich feuerverzinktKorrosionsschutz.
• Sicherheitsbeiwert 5:1 – die Mindestbruchlast beträgt das Fünffache der angegebenen Arbeitslastgrenze (WLL).
• Temperaturbereich bis WLL 600 t: ca. -40 °C bis +200 °C; damit geeignet für viele Offshore-, Hafen- und Schwerlastanwendungen, unter Beachtung der Herstellerangaben.
• Zertifizierung (Auszug): Werkszeugnis, 3.1-Materialzeugnis, Herstellerprüfzeugnis, CE-Konformität; Schwerlastschäkel ab 150 t werden zusätzlich mit Lloyd’s Proofload-Zertifikat geliefert.
• Optional lieferbar mit fester Mutter (durch Bolzen und Mutter gebohrter Sicherungsstift mit Nord-Lock®-Sicherung) für besonders kritische Hebesituationen.

Technische Daten – Auswahl Schwerlast Schäkel P-6036

Die Baureihe Green Pin P-6036 umfasst Schwerlastschäkel mit Arbeitslastgrenzen von 120–1500 t. Detaillierte Abmessungen (Bolzen-Ø, Maulweite, Bügelhöhe) sind dem jeweiligen Herstellerdatenblatt zu entnehmen.

Vorteile des Schwerlast Schäkels P-6036

• Sehr hohe Tragfähigkeiten bis 1500 t für anspruchsvolle Schwerlast-Hebeaufgaben.
• Sicherheitsbolzen mit Mutter und Splint verhindert unbeabsichtigtes Lösen des Bolzens, auch bei Vibrationen und drehenden Anschlagmitteln.
• Güteklasse 8 mit MBL = 5 × WLL sorgt für hohe Sicherheitsreserven im täglichen Einsatz.
• Temperaturbeständigkeit (bis 600 t WLL) von ca. -40 °C bis +200 °C ermöglicht den Einsatz in Offshore-, Hafen- und Industrieumgebungen.
• Umfangreiche Zertifizierungsmöglichkeiten (Werks-, Material- und Herstellerprüfzeugnisse, CE, Lloyd’s Proofload) erleichtern die Dokumentation in projektbezogenen Hebekonzepten.
• Optional verfügbare Ausführung mit fester Mutter und zusätzlichem Sicherungsstift für besonders sicherheitskritische Anwendungen.
• Farbcodierung (silberner Bügel, grüner Bolzen) für schnelle Identifikation von Original Green Pin Komponenten im Feld.

Typische Anwendungen

• Schwerlast-Hebevorgänge mit mehrsträngigen Anschlagmitteln (z. B. Hubrahmen, Spreiztraversen, Modultransporte).
• Offshore- und Hafenumschlag, z. B. beim Heben von Windkraftkomponenten, Schiffsteilen oder schweren Maschinen.
• Montage von Großanlagen im Stahl- und Anlagenbau, bei denen definierte Arbeitslastgrenzen und umfassende Zertifizierungen gefordert sind.
