GreenPin Schäkel SC gerade G-4151
Der GreenPin Schäkel SC gerade G-4151 ist ein feuerverzinkter Schraubbolzen-Schäkel zum sicheren Verbinden von Anschlagmitteln, Anschlagpunkten und Beschlägen in Hebe- und Takelageanwendungen.
- WLL-Bereich von 0.33 t bis 55.0 t (breites Größenspektrum)
- Gerade Bauform für einsträngige Zugrichtungen
- Schraubbolzen für schnelle Montage und Demontage
- Feuerverzinkt für erhöhte Korrosionsbeständigkeit
- Güteklasse 6 (hochfester Stahl, vergütet)
- Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL
- Norm-/Anforderungsbezug: EN 13889 und US Fed. Spec. RR-C-271
- Temperatureinsatz: -20 °C bis +200 °C
Der GreenPin Schäkel SC gerade G-4151 ist ein feuerverzinkter Schraubbolzen-Schäkel zum sicheren Verbinden von Anschlagmitteln, Anschlagpunkten und Beschlägen in Hebe- und Takelageanwendungen.
- WLL-Bereich von 0.33 t bis 55.0 t (breites Größenspektrum)
- Gerade Bauform für einsträngige Zugrichtungen
- Schraubbolzen für schnelle Montage und Demontage
- Feuerverzinkt für erhöhte Korrosionsbeständigkeit
- Güteklasse 6 (hochfester Stahl, vergütet)
- Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL
- Norm-/Anforderungsbezug: EN 13889 und US Fed. Spec. RR-C-271
- Temperatureinsatz: -20 °C bis +200 °C
Informationen: Schäkel SC gerade G-4151
Schäkel SC gerade G-4151 – GreenPin
Der Green Pin® Schäkel SC (gerade Bauform) ist ein hochfester, feuerverzinkter Schraubbolzen-Schäkel für das sichere Verbinden von Anschlagmitteln, Lastaufnahmepunkten und Beschlägen im Hebe- und Takelageeinsatz. Die Baureihe deckt WLL von 0.33 t bis 55.0 t ab und ist für Anwendungen ausgelegt, bei denen eine schnelle Montage und Demontage über den Schraubbolzen erforderlich ist.
Einsatzbereiche
Der gerade Schäkel wird typischerweise in einsträngigen Zugrichtungen genutzt, wenn Lasten in definierter Richtung eingeleitet werden sollen.
- Takelage und Anschlagarbeiten mit häufigem An- und Abbau (z. B. Montageeinsätze).
- Industrie und Instandhaltung: Verbinden von Ketten, Seilen, Rundschlingen, Ösen und Anschlagpunkten.
- Bau und Stahlbau: temporäre Anschlagkonfigurationen bei Hub- und Positionieraufgaben.
- Maritim/Offshore: robuste Verbindungselemente in korrosionsbelasteten Umgebungen (feuerverzinkte Oberfläche).
Arbeitsbereich
Der Schäkel dient als Verbindungselement zwischen Anschlagmitteln und Last/Anschlagpunkt innerhalb der angegebenen WLL. Für die Baureihe ist der Einsatz insbesondere bei geradliniger Krafteinleitung (einsträngige Systeme) vorgesehen.
Werkstoff & Oberflächenbehandlung
- Werkstoff: Bügel und Bolzen aus hochfestem Stahl, Güteklasse 6, vergütet.
- Oberfläche: feuerverzinkt für erhöhte Korrosionsbeständigkeit.
- Temperatureinsatzbereich: -20 °C bis +200 °C.
Sicherheitsaspekte & Normen
Für den sicheren Einsatz sind die WLL-Kennzeichnung, die korrekte Montage des Schraubbolzens sowie regelmäßige Sichtprüfungen entscheidend. Der Schäkel darf nicht durch Wärmebehandlung oder Bearbeitung (z. B. Schweißen, Erwärmen, Biegen) verändert werden, da dies die Tragfähigkeit beeinflussen kann.
- Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL.
- Normen/Anforderungen: EN 13889 sowie Leistungsanforderungen der US Fed. Spec. RR-C-271; DNV-Zertifizierung 2.7-1 (anwendungs- und zertifikatsbezogen).
- Prüfkonzept: Produkte mit Tragfähigkeitsangabe werden typischerweise mit einer Prüflast getestet; für Standard-Schäkel sind Prüflasten in der Regel 2 × WLL ausgewiesen.
- Vor Einsatz prüfen: Markierungen lesbar, Bolzen/Bügel gleicher Typ/Marke, Gewinde unbeschädigt, keine Risse/Deformationen/übermäßiger Verschleiß.
- Montage: Schraubbolzen vollständig einschrauben und handfest anziehen; gegen unbeabsichtigtes Lösen (z. B. durch Vibrationen) ist die Eignung anwendungsbezogen zu bewerten.
Zertifikate: Auf Wunsch können u. a. Werkzeugnis, Materialzeugnis, Hersteller-Prüfzeugnis und/oder EG-Konformitätserklärung bereitgestellt werden.

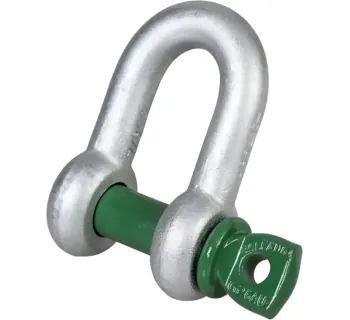

Produktansicht
Technische Daten (Ausführungen)
| WLL (t) | Tragfähigkeit (kg) | Form | Nenngröße | Gewicht (kg) | Artikel-Nr. |
|---|---|---|---|---|---|
| 0.33 | 330 | HA1 | 3/16" | 0.02 | GRE-GPGDBB05 |
| 0.5 | 500 | HA1 | 1/4" | 0.05 | GRE-GPGDBB06 |
| 0.75 | 750 | HA1 | 5/16" | 0.09 | GRE-GPGDBB08 |
| 1.0 | 1000 | HA1 | 3/8" | 0.14 | GRE-GPGDBB10 |
| 1.5 | 1500 | HA1 | 7/16" | 0.19 | GRE-GPGDBB11 |
| 2.0 | 2000 | HA1 | 1/2" | 0.32 | GRE-GPGDBB13 |
| 3.25 | 3250 | HA1 | 5/8" | 0.54 | GRE-GPGDBB16 |
| 4.75 | 4750 | HA1 | 3/4" | 0.87 | GRE-GPGDBB19 |
| 6.5 | 6500 | HA1 | 7/8" | 1.34 | GRE-GPGDBB22 |
| 8.5 | 8500 | HA1 | 1" | 2.08 | GRE-GPGDBB25 |
| 9.5 | 9500 | HA1 | 1 1/8" | 2.77 | GRE-GPGDBB28 |
| 12.0 | 12000 | HA1 | 1 1/4" | 3.72 | GRE-GPGDBB32 |
| 13.5 | 13500 | HA1 | 1 3/8" | 5.14 | GRE-GPGDBB35 |
| 17.0 | 17000 | HA1 | 1 1/2" | 6.85 | GRE-GPGDBB38 |
| 25.0 | 25000 | HA1 | 1 3/4" | 11.45 | GRE-GPGDBB45 |
| 35.0 | 35000 | HA1 | 2" | 16.86 | GRE-GPGDBB50 |
| 42.5 | 42500 | HA1 | 2 1/4" | 24.61 | GRE-GPGDBB57 |
| 55.0 | 55000 | HA1 | 2 1/2" | 32.65 | GRE-GPGDBB65 |
Passende Artikel/Zubehör
- Geschweifte Schäkel für mehrsträngige Anschlagkonfigurationen und größere Bewegungsfreiheit.
- Sicherungsbolzen-Schäkel (Mutter/Splint) für längerfristige, vibrationsbelastete Verbindungen.
- Wide-Body/Sling-Schäkel für spezielle Anschlaggeometrien und breite Anschlagmittelauflagen.
Links
Kompakte Übersicht aller Tragfähigkeiten und Ausführungen.
https://www.tomanro.de/1186-GreenPin_Schaekel_SC_gerade_G_4151-TypenGeschweifte Bauform für flexible Anschlagwinkel.
https://www.tomanro.de/1185-GreenPin_Schaekel_SC_geschweift_G_4161-TypenFür dauerhaftere Verbindungen mit zusätzlicher Sicherung.
https://www.tomanro.de/1188-GreenPin_Schaekel_BN_gerade_G_4153-TypenNormen, Prüflasten und Sicherheitshinweise kompakt.
https://www.tomanro.de/pdf/GreenPin_Schaekel.pdf
Abmessungen Schäkel SC gerade G-4151
| Schäkel SC gerade G-4151 | Tragfähigkeit (kg) | Bügel-Ø a (mm) | Bolzen-Ø b (mm) | Augen-Außen-Ø c (mm) | Breite Auge d (mm) | Öffnung Schäkel e (mm) | Länge innen f (mm) | Länge Schäkel g (mm) | Länge Bolzen h (mm) |
|---|---|---|---|---|---|---|---|---|---|
