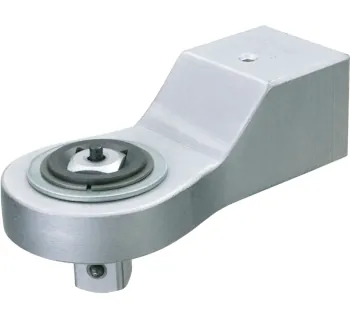

GEDORE Aufsteckknarre 28 Z - 3/4 Zoll

Die GEDORE Aufsteckknarre 28 Z - 3/4 Zoll (Typ 8794-05) ist ein Aufsteckwerkzeug für das Arbeiten mit definierten Drehmomenten und für anspruchsvolle Montageaufgaben, bei denen eine Ratschenfunktion benötigt wird. Sie wird über eine Antriebsaufnahme (Zapfen-Ø) 28 mm angesetzt und stellt einen 3/4" Durchsteckvierkant mit Stift als Abtrieb bereit.

Der Einsatz ist auf die Lösung schwieriger Montageprobleme ausgerichtet; die Ausführung ist als leicht auswechselbar beschrieben. Für die Bauart werden Chrom-Vanadium-Stahl, matt verchromte Oberfläche sowie eine Fangarretierung genannt.

Einsatzbereiche

Die Aufsteckknarre wird praxistypisch eingesetzt, wenn Schraubverbindungen in einem definierten Arbeitsablauf wiederholt und kontrolliert angezogen werden sollen und gleichzeitig ein komfortables Ratschen notwendig ist.

• Maschinen- und Anlagenbau: wiederkehrende Verschraubungen mit definierter Kraftübertragung
• Instandhaltung und Service: effizientes Arbeiten an schwer zugänglichen Schraubstellen
• Industrie-Montage: kontrollierte Montageabläufe mit hoher Wiederholgenauigkeit
• Werkstatt: Ratschenbetrieb mit 3/4" Abtrieb bei robusten Anwendungen

Technische Daten

Sicherheitsaspekte & Normen

Für die Aufsteckknarre 28 Z - 3/4" wird die max. Dauerbelastbarkeit des Verbindungsvierkants im Zusammenhang mit DIN EN ISO 6789:2003 sowie der maximalen Belastung der Aufnahme genannt. Im Einsatz bedeutet dies, dass die zulässige Dauerbelastbarkeit des Abtriebs und der Aufnahme eingehalten werden muss, um Überlastung und Folgeschäden zu vermeiden.

• Belastungsgrenze beachten: Dauerbelastbarkeit 1000 N·m (3/4") nicht überschreiten
• Sitz prüfen: Aufsteckwerkzeug korrekt auf 28 mm Zapfenaufnahme aufsetzen und sicher arretieren
• Fangarretierung nutzen: Arretierung vor dem Arbeiten kontrollieren, um unbeabsichtigtes Lösen zu vermeiden
• Werkzeugzustand: Abtriebsvierkant und Aufnahme regelmäßig auf Verschleiß/Deformation prüfen

Montagehinweise (sicher belegbar)

• Durchsteckvierkant mit Stift: Abtrieb über den Stift gegen unbeabsichtigtes Abziehen sichern
• Aufstecken: Knarre vollständig auf die Zapfenaufnahme 28 mm aufsetzen, bevor Last eingeleitet wird
• Arretierung: Fangarretierung vor dem Schraubenanzug aktiv prüfen

Passende Artikel/Zubehör

Die Aufsteckknarre 28 Z - 3/4" ist als Systemkomponente für Anwendungen mit Aufsteckwerkzeugen gedacht. Praxisrelevant sind passende Drehmomentschlüssel mit Aufstecksystem sowie weitere 28 Z-Aufsteckwerkzeuge für unterschiedliche Schraubprofile.

• GEDORE Drehmomentschlüssel DREMOMETER Z (Systembasis für kontrollierte Drehmomentübertragung)
• GEDORE Aufsteckringschlüssel 28 Z (Ringschlüsselprofil im gleichen Aufstecksystem)
• GEDORE Aufsteckmaulschlüssel 28 Z (Maulprofil als Alternative im gleichen System)
• Kategorie: Drehmoment mit Aufsteckschlüssel (Systemübersicht und weitere passende Gruppen)
