GEDORE Grundgehäuse ETPG

Das GEDORE Grundgehäuse ETPG ist das Kernmodul eines elektronischen Drehmoment-Prüfgeräts zur Zertifizierung, Prüfung und Justierung von rechts- und linksgängigen Drehmomentschlüsseln. Es ist für die praxisnahe Prüfmittelverwaltung ausgelegt und unterstützt sowohl vertikale als auch horizontale Prüfabläufe, um typische Anwendungsfälle in Montage, Instandhaltung und Qualitätssicherung zuverlässig abzudecken.

Je nach Ausführung deckt die Baureihe einen breiten Arbeits- und Messbereich von 0.5 bis 3150 N·m ab. Für die Integration in Prüfprozesse ist eine serielle RS-232-Schnittstelle vorgesehen; die Messwertanzeige und Datenübertragung werden – je nach Ausstattung des Gesamtsystems – über entsprechende Peripherie realisiert.

Hinweis zur Ausführung: Bei den gelisteten Grundgehäusen handelt es sich um Varianten ohne Display und ohne Datenübertragungskabel.

Einsatzbereiche

• Qualitätssicherung: Regelmäßige Prüfungen von Drehmomentwerkzeugen in Fertigung und Montage.
• Instandhaltung: Funktions- und Plausibilitätsprüfungen nach Werkzeugreparatur oder -wechsel.
• Prüfmittelverwaltung: Dokumentationsfähige Prüfzyklen und Rückverfolgbarkeit im Betrieb.
• Industrie & Werkstatt: Absicherung kritischer Verschraubungen (z. B. Maschinenbau, Anlagenbau, Fahrzeugtechnik).

Varianten & Unterschiede

Die Baureihe umfasst 5 Varianten, die sich primär durch Messbereich, Antriebsaufnahme und Gewicht unterscheiden. Zusätzlich ist für die kleinste Baugröße ETPG 15 ein Überlastschutz mit Werkzeug zur manuellen Rückstellung nach Überlastung beschrieben.

• ETPG 15: 0.5–15 N·m, Vierkant 6.3 mm (1/4"), Gewicht 4 kg.
• ETPG 100: 4–100 N·m, Vierkant 12.5 mm (1/2"), Gewicht 9.2 kg.
• ETPG 500: 20–500 N·m, Vierkant 20 mm (3/4"), Gewicht 9.5 kg.
• ETPG 1000: 50–1000 N·m, Vierkant 20 mm (3/4"), Gewicht 9.5 kg.
• ETPG 3150: 300–3150 N·m, Vierkant 40 mm (1.1/2"), Gewicht 26 kg.

Sicherheitsaspekte & Normen

• DIN EN ISO 6789: Eignung zur vertikalen und horizontalen Prüfung von Drehmomentschlüsseln wird explizit genannt.
• Rückführbarkeit: Prüfungen sind mit Bezug auf nationale Normale beschrieben (Werks-/Qualitätsnachweis).
• Werkszertifikat: Ein Werkszertifikat in Anlehnung an VDI 2646 wird genannt.
• Optionale Kalibrierung: Kalibrierung nach DKD-R 10-8 inkl. Kalibrierzertifikat mit Akkreditierungssymbol; als notwendig im Kontext der Kalibrierung nach DIN EN ISO 6789-1/-2:2017 beschrieben.
• Überlastschutz: Für ETPG 15 wird ein Überlastschutz mit manueller Rückstellung erwähnt (Schutz der Messkette bei Fehlbedienung/Überlast).

Montage & Befestigung

Für eine stabile und reproduzierbare Messung wird eine feste Montage auf einer geeigneten Unterlage empfohlen. Als Befestigungsmittel sind Sechskant- oder Zylinderkopfschrauben mit Festigkeitsklasse ≥ 8.8 genannt (inkl. geeigneter Unterlegscheiben und – je nach Ausführung – Muttern).

• ETPG 15: 2× M6 (Innengewinde – keine Muttern notwendig).
• ETPG 100–1000: 4× M8 (mit geeigneten Unterlegscheiben und Muttern).
• ETPG 3150: 4× M10 (mit geeigneten Unterlegscheiben und Muttern).

Technische Merkmale

• Messgenauigkeit: ±1% vom Ablesewert (±1 Digit).
• Schnittstelle: Serielle RS-232 für PC.
• Einheiten: Großer Messbereich in N·m; je nach Baugröße umschaltbar (z. B. cN·m, lbf·ft, lbf·in).
• Spannungsversorgung: Über Netzstecker / Netzteil mit Euro-Stecker (Adapter je nach Region auf Anfrage beschrieben).
• Gehäusewerkstoff: Aus Aluminiumguss (Ausnahme: No. ETP3150 genannt).

Typenübersicht

Abbildung

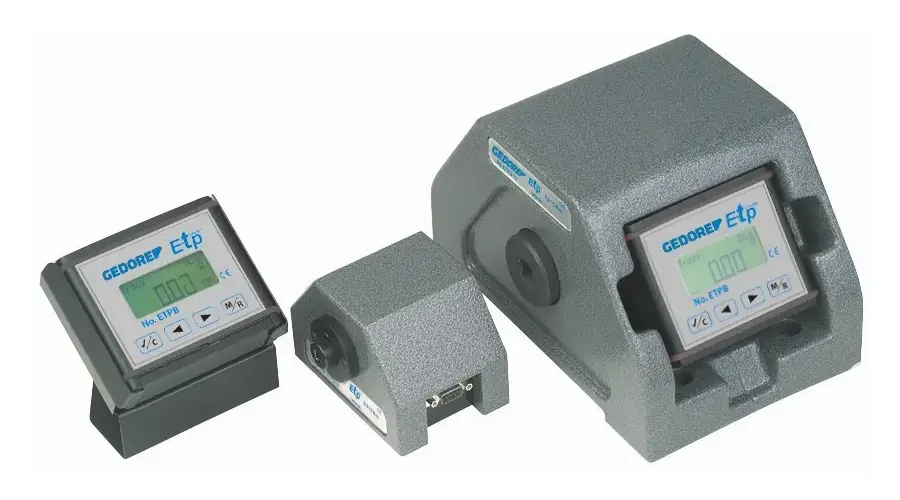

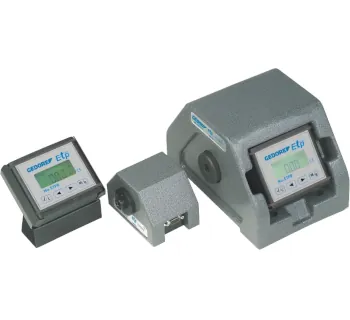

Abbildung: Grundgehäuse ETPG als Basis für die Drehmomentprüfung.
