Wampfler Spannarmkonsolen (Option)

Die Spannarmkonsolen von Conductix-Wampfler sind optionale Befestigungssets zur Montage des Xline-Kastenschleifleitungssystems an einem kundenseitigen Stahlträger. Sie schaffen die mechanische Verbindung zwischen Tragprofil und Schienenhalter und sind damit ein zentrales Bauteil für die sichere, lagegerechte und normgerechte Abhängung der Schleifleitung im Standardkranbereich.

Im Xline-System wird die Schleifleitung an Schienenhaltern aufgenommen, die wiederum an einer kundenseitigen Haltekonstruktion befestigt werden. Genau hier kommen die Spannarmkonsolen zum Einsatz: Sie stellen die passende Trägeranbindung her, sorgen für den erforderlichen Abstand zur Tragstruktur und ermöglichen die definierte Montageposition der Schleifleitung bei Hallen-Brückenkranen, Werkstattkranen, Montagekranen und ähnlichen lineargeführten Anwendungen.

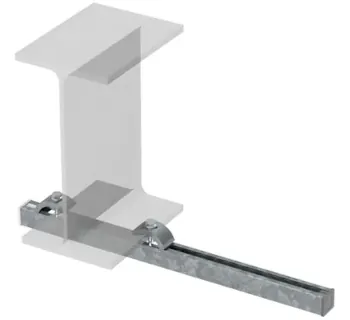

Conductix-Wampfler bietet für die Xline zwei Ausführungen an. Version 1 ist die Standardlösung für gut zugängliche Trägergeometrien mit Klemmung vorne und hinten über Spannpratzen. Version 2 ist für wandnahe Montagesituationen und beengte Einbauverhältnisse vorgesehen, bei denen die hintere Klemmung am Unterflansch von unten mittels Trägerklammer erfolgt.

Produktbeschreibung

Die Spannarmkonsolen dienen der Befestigung der Kastenschleifleitung an der kundenseitigen Tragkonstruktion. Sie sind nicht Bestandteil der eigentlichen Stromübertragung, übernehmen aber eine entscheidende Funktion für die mechanische Stabilität, die Montagequalität und die Betriebssicherheit des Gesamtsystems. Nur wenn Schleifleitung, Spannarm, Schienenhalter und Tragprofil korrekt zueinander ausgerichtet sind, kann der Stromabnehmer dauerhaft mit geringer Reibung und hoher Kontaktgüte verfahren.

In der Praxis werden diese Konsolen überall dort benötigt, wo das Xline-System an Stahlträgern befestigt werden soll und eine reproduzierbare, systemkonforme Montage gewünscht ist. Das betrifft insbesondere Kranbahnen in Produktions- und Werkstatthallen, Montagebereiche im Maschinenbau, innerbetriebliche Hebezeuge sowie vergleichbare lineare Energiezuführungen in industriellen Anwendungen.

Der Vorteil des Systemzubehörs liegt darin, dass die Komponenten konstruktiv auf die Xline abgestimmt sind. Dadurch lassen sich die geforderten Schienenhalterabstände, die definierte Tragposition sowie die für das System wichtige fluchtende Ausrichtung leichter umsetzen als mit frei kombinierten Sonderkonstruktionen.

Einsatzbereiche

• Hallen-Brückenkrane im Werkstatt- und Produktionsbereich
• Werkstattkrane und Montagekrane
• Hebezeuge mit geradem Fahrweg
• Industrieanlagen mit bewegten, schienengeführten Verbrauchern
• Innenbereiche sowie witterungsgeschützte Außenbereiche innerhalb der Xline-Systemgrenzen

Unterschiede der Varianten

Die beiden Versionen unterscheiden sich nicht in der grundsätzlichen Aufgabe, sondern in der Art der Trägeranbindung und damit in ihrem idealen Einsatzbereich. Version 1 ist für die Standardmontage an gut zugänglichen Trägern ausgelegt. Version 2 ist für wandnahe oder beengte Einbausituationen vorgesehen, bei denen die hintere Trägerseite nur eingeschränkt erreichbar ist.

Technische Beschreibung

Die Spannarmkonsolen sind als Befestigungssets für die Abhängung der Xline-Schleifleitung an Stahlträgern ausgeführt. Über die Spannarme werden die Schienenhalter an der vorgesehenen Position aufgenommen, sodass die Schleifleitung mit dem geforderten Abstand und im korrekten Verlauf zur Kranbahn montiert werden kann.

Version 1 arbeitet mit einer klassischen Klemmung über Spannpratzen vorne und hinten. Das macht sie zur typischen Lösung für Standardträger mit guter Zugänglichkeit. Version 2 ergänzt die Trägeranbindung um Trägerklammern und Winkelprofile, damit auch bei wandnaher Montage eine vordere und hintere Klemmung erfüllt wird.

Für den sicheren Systemaufbau ist besonders wichtig, dass die Klemmung der Spannarme immer beidseitig ausgeführt wird. Eine einseitige Klemmung ist nach Herstellervorgabe nur unter sehr eingeschränkten Bedingungen zulässig und nicht die übliche Ausführung für den Systemaufbau.

Werkstoff und Ausführung

Für Version 1 ist ein Befestigungsset mit 5 Spannarmen, 10 Spannpratzen und Montageskizze angegeben. Die Spannarme haben jeweils eine Länge von 500 mm, die Spannpratzen sind für Trägerstärken von 6 mm bis 20 mm ausgelegt.

Für Version 2 ist ein Befestigungsset mit 5 Spannarmen, 5 Spannpratzen, 5 Winkeln (Z-Profil) inklusive Schraube und Vierkantmutter, 5 Trägerklammern sowie Montageskizze angegeben. Auch hier beträgt die Spannarmlänge 500 mm, die Spannpratzen sind ebenfalls für 6 mm bis 20 mm ausgelegt.

Technische Daten

Lieferumfang

Der Lieferumfang ist für beide Varianten eindeutig ausgewiesen und kann daher belastbar angegeben werden.

Montagehinweise

Die Spannarme werden an der kundenseitigen Tragstruktur befestigt und dienen als Aufnahmepunkte für die Schienenhalter. Für die Montage sind insbesondere die vorgegebenen Schienenhalterabstände zu beachten, da hiervon die mechanische Entlastung, Ausdehnung und sichere Führung der Schleifleitung abhängen.

• Schienenhalter zu Schienenhalter: 2000 mm
• Endeinspeisung mit Fixpunkt: Schienenhalter zur Endeinspeisung 1500-1750 mm
• Endeinspeisung ohne Fixpunkt: Schienenhalter zu Fixpunkt 1250-1500 mm
• Endeinspeisung ohne Fixpunkt: Endeinspeisung zu Fixpunkt 250-500 mm
• Streckeneinspeisung: Schienenhalter zur Verbinderstelle der Streckeneinspeisung 250-500 mm

Für die Spannarmmontage wird die Vierkantmutter in den Spannarm geschoben, anschließend wird die Verbindung mit Schraube und Spannpratze an beiden Seiten des Tragprofils befestigt. Für die Standardklemmung ist ein Anziehdrehmoment von 25 Nm angegeben.

Bei der weiteren Montage werden die Schienenhalter am Spannarm montiert und mit 7 Nm angezogen. Die Schleifleitung wird danach von unten in die Schienenhalter eingehängt. Wichtig ist dabei, dass die PE-Markierung durchgehend auf derselben Seite bleibt.

Für Version 2 gilt zusätzlich, dass eine einseitige Trägerklemmung nicht zulässig ist. Gerade bei wandnahen Montagesituationen ist diese Vorgabe sicherheitsrelevant, weil nur die definierte vordere und hintere Klemmung die erforderliche Abhängung der Schleifleitung gewährleistet.

Sicherheitsaspekte und Normen

Die Spannarmkonsolen sind mechanische Systembauteile innerhalb eines elektrischen Energiezuführungssystems. Ihre sichere Verwendung hängt deshalb nicht nur von der Bauteilfestigkeit, sondern von der korrekten Einbindung in das Xline-Gesamtsystem ab.

• IEC/EN 60529: Das Xline-System ist für IP2X ausgelegt; die Spannarmkonsolen werden im gleichen Systemumfeld eingesetzt.
• DIN VDE 0105-100 / EN 50110-1: relevant für sicheres Arbeiten an elektrischen Anlagen im spannungsfreien Zustand.
• DIN VDE 0100-410 / IEC 60364-4-41: relevant für Schutz durch Abstand in der Gesamtanlage.
• DIN EN 60204-32: relevant für die elektrische Ausrüstung von Kranen und damit für die systemgerechte Einbindung in Krananwendungen.

Für den praktischen Einsatz bedeutet das: Die Spannarmkonsolen müssen so montiert werden, dass keine herabfallenden Bauteile, keine unzulässigen Hebelwirkungen und keine Fehlstellungen entstehen. Fehlerhafte Trägerklemmungen, ungeeignete Umgebungsbedingungen oder eine Montage außerhalb der zulässigen Systemgeometrie können die Betriebssicherheit der gesamten Schleifleitungsanlage beeinträchtigen.

Wichtige Einsatzgrenzen

Die Spannarmkonsolen werden im Umfeld des Xline-Kastenschleifleitungssystems eingesetzt. Deshalb gelten auch die Systemgrenzen der Xline-Anlage, insbesondere die Verwendung im Innenbereich oder im witterungsgeschützten Außenbereich, die horizontale Einbaulage sowie die Nutzung außerhalb des Handbereichs.

• Nicht für frei bewitterte Außenbereiche vorgesehen
• Nicht für explosionsgefährdete Bereiche vorgesehen
• Nicht für Bereiche mit unzulässiger Staub-, Feuchte- oder Chemikalienbelastung vorgesehen
• Nicht mit einseitiger Klemmung außerhalb der zulässigen Randbedingungen montieren

Praxisvorteile

• Systemgerechte Befestigung der Xline-Schleifleitung an Stahlträgern
• Version 1 für gut zugängliche Standardmontagen
• Version 2 für wandnahe und beengte Trägersituationen
• Definierte Trägeranbindung für saubere Montagepositionen
• Passende Ergänzung zu Schienenhaltern und Xline-Systemaufbau
• Montagegerechte Sets mit systembezogen zusammengestellten Befestigungsteilen
