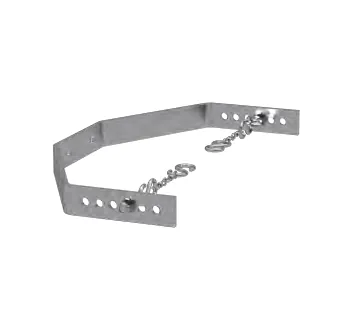

Wampfler Ketten-Mitnehmer

Der Ketten-Mitnehmer von Conductix-Wampfler ist das passende mechanische Kopplungselement für den Stromabnehmerwagen im Kastenschleifleitungssystem Xline. Er verbindet den bewegten Verbraucher mit dem Stromabnehmer und sorgt dafür, dass dieser entlang der Schleifleitung mitgeführt wird, ohne dass die Anschlussleitung selbst als Zugorgan wirken muss.

Im Xline-System ist der Mitnehmer ein funktional wichtiges Bauteil zwischen Stromabnehmer, Stromabnehmerkonsole und ortsveränderlichem Verbraucher. Gerade in Hallenkran-Anwendungen ist diese definierte mechanische Führung entscheidend, weil dadurch seitliche Kräfte vom Stromabnehmer entkoppelt und die Position des Stromabnehmers im System kontrolliert gehalten werden.

Der Ketten-Mitnehmer ist für Anwendungen ausgelegt, bei denen eine lineare, spurgeführte Bewegung entlang der Xline-Schleifleitung erfolgt. Typische Einsatzfälle sind Brückenkrane, Werkstattkrane, Montagekrane und vergleichbare industrielle Anlagen mit bewegten elektrischen Verbrauchern im Innenbereich oder im witterungsgeschützten Außenbereich.

Produktbeschreibung

Der Ketten-Mitnehmer übernimmt die mechanische Mitnahme des Stromabnehmerwagens entlang der Schleifleitung. Er wird nicht direkt an der Schleifleitung befestigt, sondern über die passende Stromabnehmerkonsole am bewegten Verbraucher montiert. Dadurch entsteht eine definierte Schnittstelle, über die der Stromabnehmer sauber geführt und gleichzeitig von unerwünschten Querkräften entlastet wird.

In der Praxis ist das besonders wichtig, weil die Anschlussleitung des Stromabnehmers nicht als Zug- oder Führungselement verwendet werden darf. Diese Aufgabe übernimmt der Mitnehmer. Damit trägt er wesentlich dazu bei, dass der Stromabnehmer korrekt im Profil läuft, sich frei bewegen kann und die elektrische Energieübertragung nicht durch mechanische Fehlbelastung beeinträchtigt wird.

Der Mitnehmer ist in zwei Ausführungen erhältlich und kann je nach Anforderung der Anlage als Einfachmitnehmer oder Doppelmitnehmer ausgeführt werden. Damit lässt sich die mechanische Anbindung passend zur jeweiligen Kinematik und zum benötigten Bewegungsverhalten des Verbrauchers auswählen.

Einsatzbereiche

• Hallen-Brückenkrane in Werkstatt- und Produktionsbereichen
• Werkstattkrane und Montagekrane
• Hebezeuge mit Xline-Energiezuführung
• Industrieanlagen mit linearem Fahrweg und bewegten elektrischen Verbrauchern
• Anlagen im Innenbereich sowie witterungsgeschützten Außenbereich innerhalb der Xline-Systemgrenzen

Unterschiede der Varianten

Der Ketten-Mitnehmer ist als einfacher und als doppelter Mitnehmer erhältlich. Beide Ausführungen sind für die mechanische Mitnahme des Stromabnehmers vorgesehen, unterscheiden sich aber in ihrer Bauform und in der Art der Anbindung an die jeweilige Anwendung.

Technische Beschreibung

Der Ketten-Mitnehmer ist ein Mitnehmer für Stromabnehmerwagen. Er kann mit Montagefläche seitlich oder unterhalb des Abnehmers eingebaut werden und ist damit für unterschiedliche Anbausituationen an der Maschine oder am Fahrzeug geeignet.

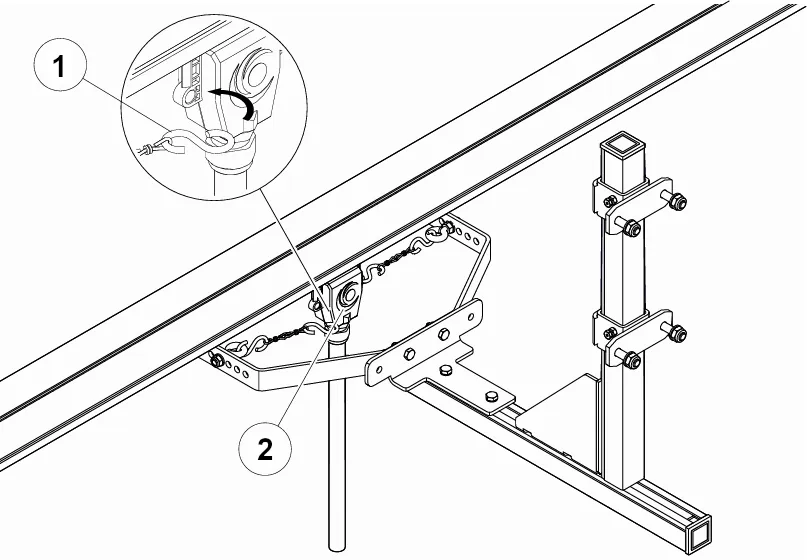

Im Gesamtsystem arbeitet der Mitnehmer zusammen mit der Stromabnehmerkonsole. Die Konsole wird am ortsveränderlichen Verbraucher befestigt, der Mitnehmer an der Konsole montiert und anschließend über seine Ketten mit dem Stromabnehmer verbunden. Diese Anordnung ist funktional wichtig, weil der Mitnehmer die Bewegung des Verbrauchers auf den Stromabnehmer überträgt und gleichzeitig die Entkopplung von seitlichen Kräften sowie die Positionierung des Stromabnehmers unterstützt.

Lieferumfang

Für den Ketten-Mitnehmer ist das Zugorgan (Ketten) im Lieferumfang angegeben. Weitere Inhalte sind für diese Optionskomponente an der betreffenden Produktstelle nicht eindeutig separat ausgewiesen.

Montagehinweise

Der Stromabnehmer muss zunächst in die Schleifleitung eingeführt sein, und die Stromabnehmerkonsole muss bereits am kundenseitigen Fahrzeug befestigt sein. Danach wird der Mitnehmer an der Konsole montiert und anschließend die Kette des Mitnehmers mit dem Stromabnehmer verbunden.

Für eine sichere Funktion ist die korrekte Einstellung der Konsole in horizontaler und vertikaler Richtung wesentlich. Nur wenn die mechanische Anbindung sauber ausgerichtet ist, kann der Stromabnehmer frei und ohne unzulässige Zusatzkräfte im Profil verfahren.

• Mitnehmer erst nach korrekt montierter Konsole anbauen
• Stromabnehmer vor dem Verbinden der Ketten richtig positionieren
• Konsole horizontal und vertikal korrekt einstellen
• Ketten erst nach der Ausrichtung am Stromabnehmer befestigen
• Anschlussleitung nicht als Zugorgan verwenden

Im praktischen Einsatz bedeutet das: Der Mitnehmer ist das dafür vorgesehene Bauteil für die Bewegungskopplung. Wird stattdessen über die Leitung gezogen oder ist die Mechanik schief eingestellt, kann dies zu erhöhtem Verschleiß, Kontaktproblemen oder einer Fehlbelastung des Stromabnehmers führen.

Sicherheitsaspekte und Normen

Der Ketten-Mitnehmer ist ein mechanisches Bauteil innerhalb eines elektrischen Energiezuführungssystems für Krane und bewegte Verbraucher. Seine sichere Funktion hängt deshalb nicht nur vom Bauteil selbst, sondern von der korrekten Integration in das Xline-Gesamtsystem ab.

• DIN VDE 0105-100 / EN 50110-1: relevant für sicheres Arbeiten an elektrischen Anlagen im spannungsfreien Zustand
• DIN VDE 0100-410 / IEC 60364-4-41: relevant für Schutz durch Abstand in der Gesamtanlage
• DIN EN 60204-32: relevant für die elektrische Ausrüstung von Kranen und die Einbindung des Systems in Krananwendungen
• IP2X: das Xline-System ist für Bereiche vorgesehen, in denen diese Schutzart ausreichend ist

Für den Einsatz heißt das konkret: Der Mitnehmer muss so eingebunden werden, dass der Gefahrenbereich der bewegten Teile beherrscht bleibt, der Stromabnehmer korrekt geführt wird und keine zusätzlichen Gefährdungen durch Stoß, Erfassen oder mechanische Fehlstellung entstehen. Montage und Inbetriebnahme dürfen nur durch qualifiziertes Fachpersonal erfolgen.

Wichtige Einsatzgrenzen

Der Ketten-Mitnehmer wird im Umfeld des Xline-Kastenschleifleitungssystems eingesetzt. Deshalb gelten auch die systembedingten Einsatzgrenzen der Xline-Anlage, insbesondere die Verwendung im Innenbereich beziehungsweise im witterungsgeschützten Außenbereich, die horizontale Einbaulage sowie die Nutzung außerhalb des Handbereichs.

• Nicht für öffentlich zugängliche Bereiche vorgesehen
• Nicht für explosionsgefährdete Bereiche vorgesehen
• Nicht für freie Bewitterung oder unzulässige Staub- und Feuchtebelastung des Systems vorgesehen
• Nicht als Ersatz für eine falsche Leitungsführung oder fehlerhafte Konsoleinstellung verwenden

Praxisvorteile

• Definierte mechanische Mitnahme des Stromabnehmerwagens
• Seitliche oder unterseitige Montage je nach Einbausituation
• Einfach- und Doppelvariante für unterschiedliche Anwendungen
• Ketten als vorgesehenes Zugorgan im Lieferumfang
• Wichtiger Beitrag zur Entkopplung von Querkräften
• Saubere Positionierung des Stromabnehmers im System
