Wampfler Stromabnehmerkonsole (Option)

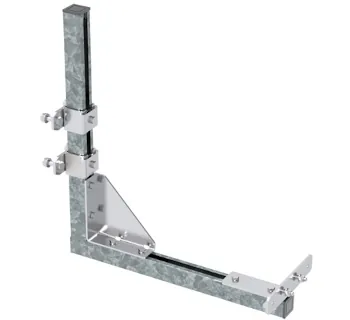

Die Stromabnehmerkonsole von Conductix-Wampfler ist eine einstellbare Halterung für den Mitnehmer im Kastenschleifleitungssystem Xline. Sie wird am ortsveränderlichen Verbraucher befestigt und bildet die mechanische Schnittstelle zwischen dem bewegten Anlagenteil und dem Mitnehmer des Stromabnehmers.

Im Xline-System übernimmt der Mitnehmer die Aufgabe, den Stromabnehmer linear entlang der Schleifleitung zu bewegen und dabei seitliche Kräfte zu entkoppeln. Die Stromabnehmerkonsole ist dafür das passende Anbauteil, weil sie den Mitnehmer in der erforderlichen Position aufnimmt und eine korrekte horizontale sowie vertikale Einstellung des Gesamtsystems unterstützt.

Die Konsole besteht aus C-Schienen und Montageteilen, ist stufenlos einstellbar und kürzbar und wird teilweise vormontiert geliefert. Durch diese Ausführung eignet sie sich für Krananlagen, Hebezeuge und vergleichbare lineare Bewegungsanwendungen, bei denen der Stromabnehmer sicher, ausrichtbar und an die jeweilige Einbausituation angepasst befestigt werden muss.

Produktbeschreibung

Die Stromabnehmerkonsole (Option) ist für den Einsatz in Hallenkran-Anwendungen konzipiert, bei denen eine definierte und justierbare Aufnahme des Mitnehmers benötigt wird. Das ist insbesondere dann wichtig, wenn der ortsveränderliche Verbraucher, zum Beispiel ein Brückenkran, ein Werkstattkran oder ein Hebezeug, entlang einer geraden Kranbahn verfährt und die Energiezuführung über das Xline-System erfolgt.

Die Konsole ist nicht einfach nur ein Haltewinkel, sondern ein funktionsrelevantes Positionierbauteil innerhalb der mechanischen Kopplung zwischen Verbraucher, Mitnehmer und Stromabnehmer. Eine saubere Einstellung der Konsole trägt dazu bei, dass der Stromabnehmer innerhalb der vorgesehenen Einbaulage arbeitet, sich frei im Profil bewegen kann und keine unzulässigen Querkräfte oder Verspannungen entstehen.

Besonders praxisrelevant ist die Konsole in Anlagen, bei denen Montagetoleranzen, Einbausituationen oder unterschiedliche Anbaupunkte berücksichtigt werden müssen. Die stufenlose Einstellbarkeit und die Möglichkeit zum Kürzen vereinfachen die Anpassung an die jeweilige Maschine oder Anlage, ohne auf improvisierte Halterungen ausweichen zu müssen.

Einsatzbereiche

• Hallen-Brückenkrane in Werkstatt- und Produktionsbereichen
• Werkstattkrane und Montagekrane
• Hebezeuge mit Xline-Energiezuführung
• Industrieanlagen mit geradem Fahrweg und bewegten elektrischen Verbrauchern
• Innenbereiche sowie witterungsgeschützte Außenbereiche innerhalb der zulässigen Systembedingungen

Technische Beschreibung

Die Stromabnehmerkonsole ist als einstellbare Halterung für den Mitnehmer ausgeführt. Sie wird am ortsveränderlichen Verbraucher befestigt und ist für die Verwendung mit Einfach- und Doppelkettenmitnehmern vorgesehen.

Damit unterstützt sie die korrekte mechanische Einbindung des Mitnehmers in das Xline-System. In Verbindung mit dem Mitnehmer wird der Stromabnehmer nicht über die Anschlussleitung, sondern über die dafür vorgesehene mechanische Kopplung bewegt. Das ist für die Betriebssicherheit wichtig, weil der Stromabnehmer dadurch definierter geführt und von unerwünschten Krafteinleitungen entlastet wird.

Werkstoff

Die Stromabnehmerkonsole ist aus Stahl, verzinkt gefertigt und wird inklusive Befestigungsmaterial angegeben. Die verzinkte Ausführung ist für industrielle Anwendungen relevant, weil sie den Korrosionsschutz der Konsole verbessert und das Bauteil für typische Einsatzumgebungen im Xline-System geeignet macht.

Technische Daten

Montagehinweise

Die Konsole wird am kundenseitigen Fahrzeug beziehungsweise am ortsveränderlichen Verbraucher befestigt. Voraussetzung für die weitere Montage ist, dass der Stromabnehmer bereits in die Schleifleitung eingeführt wurde und die Konsole am kundenseitigen Fahrzeug montiert ist.

Anschließend wird der Mitnehmer an der Konsole befestigt und die Konsole in horizontaler und vertikaler Richtung korrekt eingestellt. Erst danach werden die Ketten des Mitnehmers mit dem Stromabnehmer verbunden. Dadurch wird sichergestellt, dass der Stromabnehmer nicht über die Anschlussleitung gezogen wird, sondern über die vorgesehene mechanische Kopplung.

• Konsole vor dem Anschließen des Mitnehmers fest und lagegerecht am Verbraucher montieren
• Mitnehmer mit den vorgesehenen Befestigungselementen an der Konsole befestigen
• Horizontale und vertikale Ausrichtung der Konsole sorgfältig einstellen
• Ketten des Mitnehmers erst nach korrekter Positionierung am Stromabnehmer befestigen
• Leitung nicht als Zugorgan verwenden

Eine saubere Montage ist besonders wichtig, weil Abweichungen in der Ausrichtung zu erhöhtem Verschleiß, Kontaktproblemen oder mechanischer Fehlbelastung führen können. Im Xline-System ist deshalb die exakte Ausrichtung der Stromabnehmer-Mittelachse zur Mittelachse der Schleifleitung sowie die Einhaltung der zulässigen Einbaulage wesentlich.

Sicherheitsaspekte und Normen

Die Stromabnehmerkonsole ist ein mechanisches Bauteil innerhalb eines elektrischen Energiezuführungssystems und muss deshalb immer im Zusammenhang mit der Gesamtanlage betrachtet werden. Für Montage, Ausrichtung und Betrieb sind insbesondere die Vorgaben des Xline-Systems maßgeblich.

• DIN VDE 0105-100 / EN 50110-1: relevant für sicheres Arbeiten an elektrischen Anlagen im spannungsfreien Zustand
• DIN VDE 0100-410 / IEC 60364-4-41: relevant für den Schutz durch Abstand in der Gesamtanlage
• DIN EN 60204-32: relevant für die elektrische Ausrüstung von Kranen und die Einbindung des Systems in Krananwendungen
• IP2X: das Xline-System ist für Bereiche vorgesehen, in denen diese Schutzart ausreichend ist

Im praktischen Einsatz bedeutet das: Die Konsole muss so montiert werden, dass der Gefahrenbereich des verfahrenden Systems beherrscht bleibt, die mechanische Kopplung funktionssicher arbeitet und keine zusätzlichen Gefährdungen durch Fehlstellung, Stoß oder herunterfallende Bauteile entstehen. Arbeiten an der Anlage dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

Wichtige Einsatzgrenzen

Die Konsole wird im Umfeld des Xline-Kastenschleifleitungssystems eingesetzt. Daher gelten auch die systembedingten Einsatzgrenzen des Gesamtsystems, insbesondere die Verwendung im Innenbereich beziehungsweise im witterungsgeschützten Außenbereich, die horizontale Einbaulage der Schleifleitung und die Nutzung außerhalb des Handbereichs.

• Nicht für öffentlich zugängliche Bereiche vorgesehen
• Nicht für explosionsgefährdete Bereiche vorgesehen
• Nicht für freie Bewitterung oder Umgebungen mit unzulässiger Staub- und Feuchtebelastung des Systems vorgesehen
• Nicht als improvisiertes Trag- oder Hilfskonstruktionsbauteil verwenden

Praxisvorteile

• Passende Systemkonsole für den Mitnehmer im Xline-System
• Stufenlos einstellbar für präzise Anpassung an die Einbausituation
• Kürzbar für flexible Integration am bewegten Verbraucher
• Verzinkter Stahl für robuste industrielle Anwendung
• Für Einfach- und Doppelkettenmitnehmer geeignet
• Teilweise vormontiert für eine strukturierte Montage
