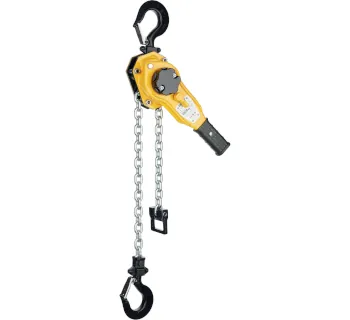

Yale Handhebelzug PT-B

Der Yale Handhebelzug PT-B ist ein manuell betriebenes Allzweckgerät für den täglichen Einsatz, besonders unter rauen Betriebsbedingungen. Die Baureihe ist für das Heben, Ziehen und Spannen von Lasten ausgelegt und verbindet eine kompakte Bauform mit einer belastbaren Ausführung für Industrie, Montage, Instandhaltung und Außeneinsatz.

Kennzeichnend für den PT-B sind das robuste Stahlblechgehäuse, die bewährte Lastdruckbremse nach dem Weston-Prinzip, die leichtgängige Kettenfreischaltung sowie eine zuverlässige Lastkettenführung. Das überarbeitete, geschlossene Metall-Handrad schützt die innenliegenden Bauteile besser vor dem Eindringen von Wasser und Fremdkörpern, was den Einsatz unter schwierigen Umgebungsbedingungen unterstützt.

Für den praktischen Arbeitsalltag ist der Handhebelzug auf einen geringen Kraftaufwand am Handhebel ausgelegt. Möglich wird das durch eine optimierte Getriebeübersetzung und eine verbesserte Lagerung im Gehäusedeckel. Zusätzlich sorgt der rutschfeste Gummigriff für sicheren Halt bei der Bedienung, auch wenn unter wechselnden Einsatzbedingungen gearbeitet wird.

Die neu gestalteten Haken und Sicherheitsbügel erhöhen die Sicherheit bei der Lastaufnahme. Gleichzeitig verbessert der um 30 % verkürzte Handhebel die Handhabung in begrenzten Räumen. Dadurch eignet sich der PT-B besonders für Anwendungen, bei denen Lasten präzise positioniert und kontrolliert bewegt werden müssen.

Einsatzbereiche

Der Yale PT-B ist für typische Hebe- und Zugaufgaben vorgesehen, bei denen eine handbetriebene, robuste und präzise Lösung benötigt wird. Durch seine kompakte Bauweise und die gute Bedienbarkeit ist er sowohl in stationären als auch in mobilen Einsatzsituationen geeignet.

• Industrie und allgemeine Instandhaltung
• Montage und Serviceeinsätze
• Werkstatt und Fertigung
• Baustelle und Außeneinsatz
• Positionieren, Ausrichten und Spannen von Lasten
• Einsatz in beengten Räumen durch verkürzten Handhebel

Produktmerkmale im praktischen Einsatz

• Robustes Stahlblechgehäuse für harte Beanspruchung auch im Außenbereich
• Geschlossenes Handrad zum besseren Schutz gegen Wasser und Fremdkörper
• Geringer Kraftaufwand durch optimierte Getriebeübersetzung und verbesserte Lagerung
• Lastdruckbremse nach bewährtem Weston-Prinzip
• Zuverlässige Lastkettenführung gegen unbeabsichtigtes Herausrutschen der Lastkette
• Leichtgängige Kettenfreischaltung für schnelles Anschlagen und Positionieren
• Rutschfester Gummigriff für sichere Handhabung
• Drehbare Haken mit neu gestalteten Sicherheitsbügeln
• Erhöhter Korrosionsschutz durch verzinkte oder MKS-beschichtete Bauteile
• Optionale Überlastsicherung zum Schutz der Bauteile bei Überlast

Unterschiede der Varianten

Die Baureihe PT-B ist in vier Tragfähigkeiten verfügbar. Die Unterschiede liegen in Tragfähigkeit, Anzahl der Kettenstränge, Kettenabmessungen, Hub je Hebelumdrehung, Hubkraft bei Nennlast und Gewicht. Bis 3.200 kg sind die Geräte einsträngig, die 6.300 kg-Variante ist zweisträngig ausgeführt.

Die kleineren Varianten sind interessant, wenn ein kompakter und leichter Hebelzug für Montage- und Servicearbeiten benötigt wird. Die größeren Varianten sind für höhere Lasten ausgelegt und bieten die passende Ausführung für anspruchsvollere Hebe- und Spannaufgaben.

Werkstoffe und Korrosionsschutz

Das Gehäuse ist als robustes Stahlblechgehäuse ausgeführt. Die Trag- und Lasthaken sind geschmiedet und bestehen aus alterungsbeständigem hochlegierten Vergütungsstahl. Teile von Kettenführung, Kettenstreifer und Bremse sind verzinkt oder MKS-beschichtet, was den zusätzlichen Korrosionsschutz bei Arbeiten in rauen Umgebungen verbessert.

Bedienerfreundlichkeit

Der PT-B ist auf eine anwenderfreundliche Bedienung ausgelegt. Der geringe Kraftaufwand am Handhebel reduziert die körperliche Belastung bei wiederholten Arbeitszyklen. Die Kettenfreischaltung erlaubt ein schnelles Anschlagen der Last beziehungsweise das Durchziehen des Laststrangs auch bei einhändiger Bedienung.

Besonders praxisnah ist die Konstruktion des Freischalthebels: Sie verhindert ein versehentliches Freischalten unter Last. Das Kettenendstück erleichtert zudem das sichere Greifen der Kette im Freischaltmodus und reduziert das Risiko, dass die Kette in das Gehäuse eindringt und das Gerät blockiert.

Sicherheitsaspekte

Die Sicherheit im Einsatz wird durch mehrere konstruktive Merkmale unterstützt. Die Lastdruckbremse hält die Last kontrolliert, die Lastkettenführung reduziert das Risiko eines unbeabsichtigten Herausrutschens der Kette, und die neu gestalteten Sicherheitsbügel verhindern ein seitliches Herausrutschen bei der Lastaufnahme.

Die geschmiedeten Haken öffnen sich bei Überlastung, ohne zu brechen. Optional ist eine Überlastsicherung verfügbar, die in der Regel bei einer Überschreitung der zulässigen Tragfähigkeit um 25 % reagiert und damit die Bauteile am und im Gerät schützt. Geräte mit Überlastsicherung sind laut Hersteller an einem schwarzen Handrad erkennbar.

Normen oder konkrete Regelwerkszuordnungen werden in der vorliegenden Produktbroschüre nicht benannt. Daher werden an dieser Stelle bewusst keine nicht eindeutig belegten Normangaben ergänzt.

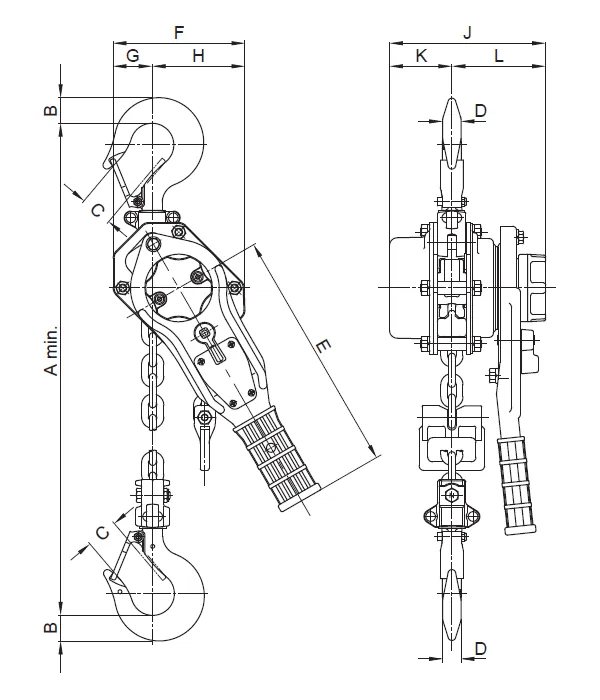

Technische Beschreibung

Passende Artikel/Zubehör

Sinnvolle Ergänzungen sind weitere Yale Handhebelzüge für abweichende Einsatzprofile, etwa für besonders leichte mobile Anwendungen, Kleinlastbereiche oder schwere industrielle Einsätze. Ebenfalls praxisrelevant ist die Produktgruppe Hebelzüge für den direkten Vergleich innerhalb ähnlicher Anwendungen.
