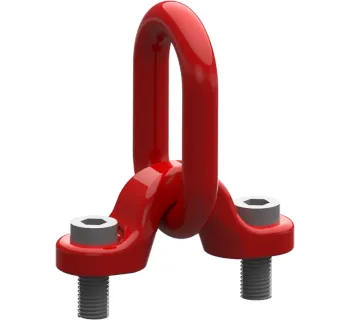

pewag Anschlagöse AOR

Technische Beschreibung

• Anschlagöse zum Anschrauben für definierte Lastaufnahmepunkte am Bauteil.
• Güteklasse 8, CE-gekennzeichnet und gemäß Maschinenrichtlinie 2006/42/EG typgeprüft.
• Sicherheitsfaktor von mindestens 4 bezogen auf die Tragfähigkeit.
• Einsatz nur mit geeigneten Schrauben inkl. definierter Anzugsmomente (siehe Tabellen).
• Kraftrichtung muss in Längsrichtung erfolgen; ein Abstützen des Einhängeglieds an Bauteilen ist nicht zulässig.

Einsatzbereiche

Die AOR Anschlagöse wird eingesetzt, wenn Lasten an einem Bauteil über einen verschraubten Anschlagpunkt zuverlässig angeschlagen und transportiert werden sollen. Typisch ist der Einsatz bei wiederkehrenden Hebevorgängen, bei denen eine definierte Anschraubposition vorhanden ist.

• Maschinen- und Anlagenbau: Transport, Montage und Positionierung von Baugruppen und Aggregaten.
• Instandhaltung: Wartungs- und Reparaturhebungen an definierten Anschraubpunkten.
• Fertigung/Produktion: Bauteilhandling an Vorrichtungen, Gestellen und Transportrahmen.
• Metallbau: Anschlagpunkte an Stahlkonstruktionen mit geeigneter Gewindebohrung.

Unterschiede der Varianten

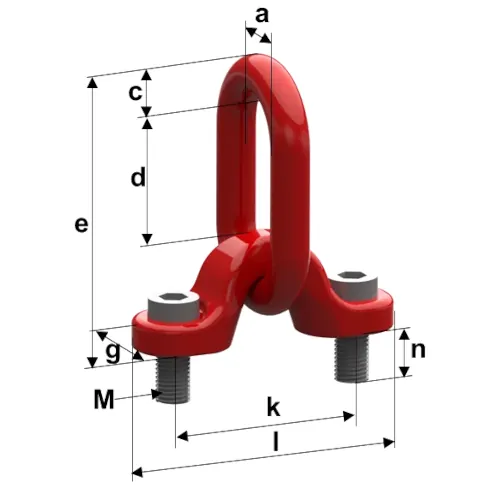

Die Varianten unterscheiden sich über Tragfähigkeit, Gewindegröße, erforderliches Anzugsmoment sowie die zu verwendende Schraubenabmessung. Ausführungen, die als Sonder gekennzeichnet sind, sind in der Kenndatentabelle entsprechend markiert.

Sicherheitsaspekte & Normen

Die AOR Anschlagöse entspricht der Maschinenrichtlinie 2006/42/EG, trägt das CE-Kennzeichen und ist typgeprüft. Die Kennzeichnung der Anschlagöse enthält Angaben zur Nenntragfähigkeit (WLL) in Tonnen oder zur Kettennenngröße; diese Angabe bezieht sich ausschließlich auf den Anschlagpunkt, nicht auf die Gesamtlast oder das verwendete Gehänge.

• Nur fehlerfreie Anschlagösen verwenden; verschlissene, verbogene oder beschädigte Anschlagösen dürfen nicht betrieben werden.
• Keine baulichen Veränderungen (z. B. Schweißen, Biegen).
• Nicht unter angehobene Lasten treten; Lasten nicht über Personen hinweg heben; keine Personen im Bereich schwebender Lasten.
• Last nicht ins Schaukeln bringen; Hände/Körperteile vom Gehänge fernhalten.
• Anschlagöse oberhalb des Lastschwerpunktes anbringen; der Befestigungsort muss die eingeleiteten Kräfte sicher und ohne Deformation aufnehmen.
• Einsatz nur innerhalb der zulässigen Tragfähigkeit und Temperaturgrenzen sowie mit geeigneten Schrauben.

Montagehinweise

Stellen Sie sicher, dass die Anschraubfläche eben und trocken ist und die Gewindebohrung senkrecht zur Anschraubfläche verläuft. Gewinde an Anschlagöse und Bauteil müssen sauber und trocken sein.

• Montieren Sie die Anschlagöse so, dass keine Gefahrenstellen entstehen und eine Umlenkung des Anschlagmittels durch Bauteile vermieden wird.
• Beschädigungen des Anschlagmittels (z. B. durch scharfe Kanten) müssen ausgeschlossen sein.
• Die nutzbare Gewindetiefe im Bauteil muss für eine sichere Verschraubung ausreichen; Mindestwerte: L = 1 x d in Stahl, L = 1.25 x d in Guss, L = 2 x d in Aluminium, L = 2.5 x d in Aluminium-Magnesium-Legierungen.
• Schrauben mit den in der Tabelle angegebenen Anzugsdrehmomenten anziehen.
• Wenn die Anschlagöse am Bauteil verbleiben soll: Schraubverbindung mit flüssigem Sicherungsmittel sichern; bei Durchgangsverschraubung Mutter gegen Lösen sichern.
• Verwenden Sie nur Original-Ersatzteile und Original-Schrauben gemäß Spezifikation (z. B. DIN 7984, Festigkeitsklasse 10.9).

Verwendung

• Das Einhängeglied muss sich immer frei bewegen können; ein Abstützen an Bauteilen ist nicht zulässig.
• Die Kraftrichtung muss in Längsrichtung erfolgen.
• Nach jedem Hebevorgang den korrekten Sitz kontrollieren, insbesondere bei Lasteinleitungen parallel zur Anschraubfläche.
• Bei höheren Temperaturen die Tragfähigkeit herabsetzen; die reduzierten Werte gelten für kurzzeitigen Einsatz unter den angegebenen Temperaturbedingungen.
• Die Verwendung unter chemischen Einflüssen ist mit dem Hersteller zu klären.

Prüfung, Wartung & Ausscheidekriterien

Führen Sie regelmäßig Sichtprüfungen durch und dokumentieren Sie Prüfungen in einer Kartei mit Kenndaten und Identitätsnachweis (z. B. Konformitätserklärung/Prüfzeugnis). Eine Prüfung ist mindestens jährlich durchzuführen, bei starker Beanspruchung öfter; spätestens nach 3 Jahren soll eine Prüfung auf Rissfreiheit erfolgen.

• Sofort außer Betrieb nehmen bei: Verformung, Schnitten/Kerben/Rissen, eingeschränkter Beweglichkeit, Übertemperatur, starker Korrosion, Verschleiß > 10%, unleserlicher Kennzeichnung oder fehlerhaften Schrauben.
• Nur Original-Ersatzteile verwenden; bei Mängeln den Anschlagpunkt vor weiterer Verwendung instand setzen.

Lagerung

• Trocken lagern zwischen 0 °C und +40 °C.
• An Bauteilen verschraubte Anschlagösen mit handelsüblichen Schraubensicherungsmitteln gegen Lösen sichern.

Passende Artikel/Zubehör

Für den Transport mit der AOR Anschlagöse werden passende Anschlagmittel benötigt, die sich im Einhängeglied frei bewegen können und zur Tragfähigkeit sowie Anschlagsituation passen. Praxisrelevantes Zubehör sind insbesondere:

• Kettengehänge / Anschlagketten für robuste Lastaufnahme im Industrieeinsatz.
• Schäkel als Verbindungselement zwischen Anschlagöse und Anschlagmittel (anwendungsabhängig).
• Weitere pewag Anschlagpunkte als alternative Bauformen für andere Einbausituationen.
