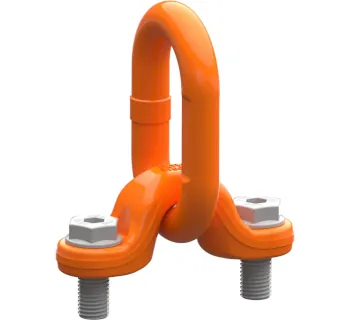

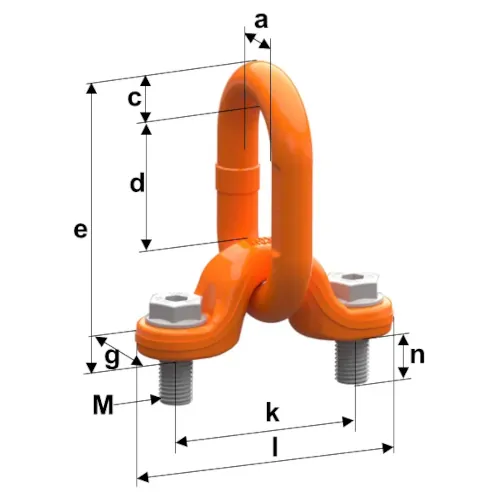

pewag Anschlagpunkt Theta PLTW

Technische Beschreibung

• Anschraubbarer Anschlagpunkt für definierte Gewindebohrungen an Lasten.
• 180° klappbarer Ring; vor Lastaufnahme in Zugrichtung ausrichten.
• Geeignet zum Heben und Halten von Lasten; Wenden zulässig, Dauerdrehbewegung unter Last verboten.
• Sicherheitsfaktor 4 (Auslegung).
• Auch als Zurrpunkt verwendbar (siehe Abschnitt Zurren).
• Größenbereich: PLTW 3.15 t bis PLTW 16 t; Gewindegrößen: M16 bis M36 (je nach Ausführung).

Einsatzbereiche

Der PLTW Theta wird eingesetzt, wenn an Bauteilen definierte Anschraubpunkte vorhanden sind und Lasten sicher angeschlagen, angehoben, gewendet oder positioniert werden müssen. Typische Anwendungen entstehen bei wiederkehrenden Montage-, Wartungs- oder Transportvorgängen mit wechselnden Anschlagrichtungen.

• Maschinen- und Anlagenbau: Montage/Demontage von Baugruppen, Aggregaten und Maschinenkomponenten.
• Instandhaltung: temporäre Anschlagpunkte für Service- und Reparaturarbeiten.
• Fertigung/Produktion: Bauteil-Handling an Vorrichtungen, Prüfständen und Transportgestellen.
• Werkstatt: sicheres Bewegen und Wenden von Komponenten mit Hebezeug.
• Stahl- und Metallbau: Anschlag an Bauteilen mit geeigneter Gewindebohrung.

Varianten & Auswahl

Die PLTW Theta-Baureihe umfasst verschiedene Größen mit unterschiedlichen Tragfähigkeiten und passenden Gewindegrößen. Die Auswahl erfolgt anhand der Last, der Anschlagart (Stranganzahl/Neigungswinkel) und der zulässigen Zugrichtung.

• Größen: PLTW 3.15 t, PLTW 4.5 t, PLTW 10 t, PLTW 16 t.
• Gewinde: M16, M20, M30, M36 (je nach Größe).
• Auslegung und Nutzung stets gemäß Tragfähigkeitstabelle und zulässiger Belastungsrichtung.

Sicherheitsaspekte & Normen

Ein falsch montierter oder beschädigter Anschlagpunkt sowie unsachgemäßer Gebrauch können zu Unfällen mit schweren Verletzungen bis hin zum Tod führen. Das Produkt darf nur von geschulten Personen verwendet werden; vor jedem Gebrauch sind offenkundige Fehler (Verformungen, Risse, Beschädigung der Gewinde) und die korrekte Funktion (Ring drehbar/ausrichtbar in Belastungsrichtung) zu prüfen.

• Dieses Produkt darf nicht zum Heben oder Sichern von Personen verwendet werden.
• Es dürfen keine Veränderungen am Produkt vorgenommen werden.
• Der Anschlagpunkt ist nicht für Bereiche mit stark korrosiven Einflüssen bestimmt; Säuren, Laugen und deren Dämpfe sind zu vermeiden.
• Ring/Bügel nicht über Ecken oder Kanten belasten; nicht im Schnürgang verwenden.
• Bei unsymmetrischen Lasten gelten zusätzliche Bedingungen; andernfalls ist nur ein Strang als tragend zu rechnen.

Zurren

Die Anschlagpunkte können auch als Zurrpunkte verwendet werden. Die zulässige Zugkraft ist das Doppelte der Nenntragfähigkeit: LC in daN = 2 × Nenntragfähigkeit in kg. Dieses Produkt darf nur entweder zum Heben oder zum Zurren verwendet werden: Wurde ein Anschlagpunkt einmal zum Zurren verwendet, darf er nicht mehr zum Heben eingesetzt werden (und umgekehrt).

Montagehinweise

Die Montage darf nur durch Personen erfolgen, die in der sicheren Benutzung unterwiesen wurden. Es dürfen nur pewag Originalteile verwendet werden; der Anlieferzustand darf nicht verändert werden (keine Schweißungen, Wärmebehandlungen oder schädigende Oberflächenbehandlungen).

• Die Anschraubfläche muss eben sein; die Gewindebohrung muss mittig und rechtwinklig zur Auflagefläche liegen und ausreichend tief sein.
• Vor dem Einschrauben Gewindeloch reinigen und auf Beschädigungen prüfen.
• Mindesteinschraublänge: 1 × M in Stahl (Rm > 360 N/mm²), 1.25 × M in Stahlguss, 2 × M in Aluminium.
• Es dürfen keine zusätzlichen Elemente (z. B. Beilagscheiben) zwischen Anschlagpunkt und Last unterlegt werden.
• Vor jedem Einsatz sicherstellen, dass der Anschlagpunkt ganz eingeschraubt ist und die Auflagefläche vollständig anliegt.
• Bei einmaligem Transportvorgang ist handfestes Anziehen mit Schraubenschlüssel zulässig.
• Für dauerhafte Montage: Schraube mit Anzugsmoment gemäß Tabelle anziehen und das Gewinde bei Bedarf (z. B. Vibrationen) mit flüssigem Gewindesicherungsmittel sichern.
• Nur den Außensechskant zum Anschrauben mit Anzugsmoment verwenden; keine Verlängerung verwenden.
• Nach der Montage den Ring in die zu erwartende Belastungsrichtung ausrichten; Anschlagmittel muss im Ring frei beweglich sein.

Prüfung, Wartung & Ausscheidekriterien

• Vor jedem Einsatz: richtige Auswahl, Funktion (Dreh-/Klappbarkeit), Zustand der Gewinde, vollständiges Anliegen der Auflagefläche, Ring in Belastungsrichtung ausgerichtet.
• Regelmäßige Prüfung: mindestens 1× jährlich durch sachkundige Person; Intervall kann je nach Einsatzbedingungen kürzer sein.
• Bei häufiger Verwendung: alle 2 Jahre eine Rissprüfung durchführen.
• Keine Prüfbelastung bis auf Prüflast durchführen.
• Ausscheiden bei: Bruch, Verformung, Kerben/Rissen, Anzeichen von Hitzeeinwirkung (z. B. Schwarzfärbung/Verbrennung der Beschichtung), Gewindeschäden, unleserlicher Kennzeichnung, Verschleiß/Korrosion > 10%, fehlender Dreh-/Klappfunktion.
• Maximale Lebensdauer: bis 20000 Lastwechsel (unter bestimmungsgemäßer Verwendung).
• Wartung: Reinigung mit feuchtem Tuch, natürlich trocknen; Gewindeverunreinigungen ggf. mit Drahtbürste entfernen.
• Reparatur: nur durch Hersteller oder sachkundige Person; Schweißarbeiten und Wärmebehandlungen sind verboten.
• Lagerung: gereinigt, getrocknet und gegen Korrosion geschützt (z. B. leicht geölt); Gewinde mit Schutzkappe/Schutznetz schützen.

Passende Artikel/Zubehör

Für den sicheren Lastanschlag wird der PLTW Theta typischerweise mit geeigneten Anschlagmitteln kombiniert, die im Ring frei beweglich bleiben. Sinnvolles, praxisrelevantes Zubehör ist insbesondere:

• Anschlagketten (1-strängig/2-strängig/mehrsträngig – abhängig von Last und Anschlagsituation).
• Schäkel und Verbindungselemente zur flexiblen Kopplung zwischen Anschlagpunkt und Anschlagmittel.
• Weitere pewag Anschlagpunkte zum Anschrauben für alternative Einbausituationen.
