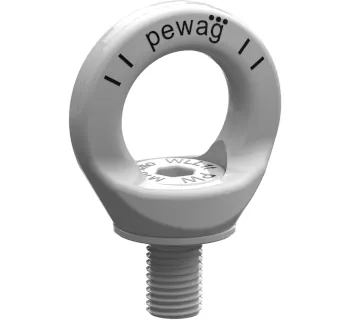

pewag Anschlagpunkt PLGWI Gamma inox
Der pewag Anschlagpunkt PLGWI Gamma inox ist ein korrosionsbeständiger, einschraubbarer Anschlagpunkt aus Duplexstahl mit 360° drehbarer Öse zum sicheren Heben und Halten von Lasten bei Ausrichtung in Zugrichtung. Er ist für den Temperaturbereich -40 °C bis 280 °C vorgesehen und wird als Supreme (mit Klappen, werkzeuglos) sowie Basic (ohne Klappen, Inbus; empfohlen für hoch aggressive Umgebungen) angeboten.
- Duplexstahl für hohe Korrosionsbeständigkeit (z. B. PRE(N) 34 für Hauptkomponenten).
- 360° drehbare Öse zur Ausrichtung in Zugrichtung (Drehen unter Last unzulässig).
- Zulässiger Einsatzbereich -40 °C bis 280 °C.
- Supreme: Klappen für werkzeuglose Montage/Demontage.
- Basic: ohne Klappen, Montage per Inbusschlüssel; empfohlen für hoch aggressive Umgebungen.
- Definierte Tragfähigkeiten und Anzugsmomente je Ausführung.
Gewinde
Gewindelänge
Artikel-Nr.:
Der pewag Anschlagpunkt PLGWI Gamma inox ist ein korrosionsbeständiger, einschraubbarer Anschlagpunkt aus Duplexstahl mit 360° drehbarer Öse zum sicheren Heben und Halten von Lasten bei Ausrichtung in Zugrichtung. Er ist für den Temperaturbereich -40 °C bis 280 °C vorgesehen und wird als Supreme (mit Klappen, werkzeuglos) sowie Basic (ohne Klappen, Inbus; empfohlen für hoch aggressive Umgebungen) angeboten.
- Duplexstahl für hohe Korrosionsbeständigkeit (z. B. PRE(N) 34 für Hauptkomponenten).
- 360° drehbare Öse zur Ausrichtung in Zugrichtung (Drehen unter Last unzulässig).
- Zulässiger Einsatzbereich -40 °C bis 280 °C.
- Supreme: Klappen für werkzeuglose Montage/Demontage.
- Basic: ohne Klappen, Montage per Inbusschlüssel; empfohlen für hoch aggressive Umgebungen.
- Definierte Tragfähigkeiten und Anzugsmomente je Ausführung.
Informationen: Anschlagpunkt PLGWI Gamma inox
Der pewag Anschlagpunkt PLGWI Gamma inox (pewag winner inox profilift gamma) ist ein korrosionsbeständiger, einschraubbarer Anschlagpunkt zum Heben und Halten von Lasten, in den Anschlagmittel (z. B. Haken, Schäkel) eingehängt werden können. Die Öse ist 360° drehbar und muss vor dem Anheben in die erwartete Zugrichtung ausgerichtet werden; eine Drehung unter Last ist nicht zulässig.
Für hohe Korrosionsbeständigkeit ist der Anschlagpunkt aus Duplexstahl ausgeführt; für Auge, Schraube und Buchse wird eine hohe Beständigkeit gegen Loch-, Spalt- und Spannungsrisskorrosion angegeben (z. B. PRE(N) 34). Der Anschlagpunkt ist für eine dauerhaft zulässige Umgebungstemperatur von -40 °C bis 280 °C vorgesehen; außerhalb dieses Bereichs ist die Verwendung unzulässig.
Einsatzbereiche
Der PLGWI Gamma inox wird eingesetzt, wenn an Lasten definierte Gewindeaufnahmen vorhanden sind und ein korrosionsbeständiger, dauerhaft nutzbarer Anschlagpunkt benötigt wird. Typische Anwendungen sind wiederkehrende Hebevorgänge in Umgebungen, in denen Feuchte/korrosive Einflüsse auftreten können und robuste, metallische Anschlagpunkte gefordert sind.
- Maschinen- und Anlagenbau: Heben, Positionieren und Wenden von Baugruppen an definierten Gewindepunkten.
- Instandhaltung: Montage- und Servicearbeiten mit wiederkehrenden Hebevorgängen.
- Fertigung/Produktion: Bauteilhandling an Vorrichtungen, Prüfständen und Transportrahmen.
- Metallbau: Temporäre oder dauerhafte Anschlagpunkte an Bauteilen mit geeigneter Gewindebohrung.
Unterschiede der Varianten
Die Baureihe wird als Supreme und Basic angeboten. Beide Varianten sind für die gleiche bestimmungsgemäße Verwendung ausgelegt, unterscheiden sich jedoch in der Montage-/Fixierlogik und der Eignung für besonders aggressive Umgebungen.
- PLGWI Supreme: Ausführung mit Klappen für eine werkzeuglose Montage/Demontage; während des Einsatzes müssen die Klappen in der Position B sein (ohne Kontakt zur Schraube).
- PLGWI Basic: Ausführung ohne Klappen; Ein-/Ausschrauben mit einem üblichen Inbusschlüssel. Für hoch aggressive Umgebungen wird die Variante Basic empfohlen (manuelle Befestigung ohne Arretierungssystem).
Technische Beschreibung
- Einschraubbarer Anschlagpunkt (korrosionsbeständiger Schraub-Ösen-Anschlagpunkt) für definierte Gewindebohrungen.
- Öse 360° drehbar; vor Belastung in die erwartete Zugrichtung ausrichten.
- Belastung nur in den vorgegebenen Belastungsrichtungen und innerhalb der Tragfähigkeiten gemäß Tabelle.
- Duplexstahl für Auge, Schraube und Buchse; hohe Korrosionsbeständigkeit (z. B. PRE(N) 34 für die Hauptkomponenten).
- Dauerhaft zulässige Temperatur: -40 °C bis 280 °C; außerhalb dieses Bereichs unzulässig.
Technische Daten (Typenübersicht)
| Typ | Gewinde | Anzugsmoment (Nm) | 1-strängig / 0° (kg) | 1-strängig / 90° (kg) | 2-strängig / 0° (kg) | 2-strängig / 90° (kg) | 2-strängig / 0–45° (kg) | 2-strängig / 45–60° (kg) | 3+4-strängig / 0–45° (kg) | 3+4-strängig / 45–60° (kg) | 2-strängig / unsym. (kg) | 3+4-strängig / unsym. (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLGWI M20 | M20 | 115 | 3800 | 2000 | 7600 | 4000 | 2800 | 2000 | 4200 | 3000 | 2000 | 2000 |
Reduktionsfaktoren
| Einfluss | Bedingung | Reduktionsfaktor | Hinweis |
|---|---|---|---|
| Temperatur | unter -40 °C | unzulässig | Verwendung verboten. |
| Temperatur | -40 °C bis 280 °C | 1 | Dauerhaft zulässiger Bereich. |
| Temperatur | über 280 °C | unzulässig | Verwendung verboten. |
| Stoßbelastung | milde Stöße | 1 | Kann unberücksichtigt bleiben. |
| Stoßbelastung | mittlere Stöße | 0.7 | Tragfähigkeit reduzieren. |
| Stoßbelastung | starke Stöße | unzulässig | Starke Stöße sind verboten. |
Sicherheitsaspekte & Normen
Ein falsch montierter oder beschädigter Anschlagpunkt sowie unsachgemäße Verwendung können zu schweren Unfällen führen. Vor jeder Verwendung sind Verformungen, Risse, Gewindeschäden und die korrekte Funktion zu prüfen; am Produkt dürfen keine Änderungen vorgenommen werden.
- Nur durch geschulte Personen verwenden; nationale Vorschriften und Regeln sind einzuhalten.
- Dieses Produkt ist nicht zum Heben oder Halten von Personen bestimmt.
- Belasten nur in den vorgeschriebenen Richtungen und innerhalb der Tragfähigkeiten gemäß Tabelle.
- Nicht über Ecken oder Kanten belasten.
- Während der Belastung darf der Anschlagpunkt nicht gedreht werden.
- Bei Asymmetrie (ungleiche Neigungswinkel) ist nur ein Strang als tragend anzusetzen.
- Die Verwendung von PLGWI als dauerhaft tragendes Teil in Schwimmhallen ist ausgeschlossen.
Konformität & angewandte Normen
| Bereich | Angabe | Einordnung im Einsatz |
|---|---|---|
| Richtlinie | 2006/42/EG (Maschinenrichtlinie, Anhang II A) | Konformitätsrahmen für Lastaufnahmemittel im EU-Bereich. |
| Normen | EN 1677-1, EN ISO 12100 | EN 1677-1: Sicherheitsanforderungen für Einzelteile von Anschlagmitteln; EN ISO 12100: Risikobeurteilung und Risikominderung. |
| Spezifikation | DGUV GS OA 15-04 | Grundsätze für Prüfung und Zertifizierung von Anschlagpunkten. |
Montagehinweise
Die Anschraubfläche muss eben sein und mindestens dem Durchmesser des Anschlagpunkts entsprechen; die Gewindebohrung muss mittig und rechtwinklig zur Auflagefläche liegen und ausreichend tief sein, damit der Anschlagpunkt vollständig anliegt. Vor dem Einschrauben sind Gewindebohrung und Gewinde auf Schmutz und Beschädigungen zu prüfen.
- Minimale Einschraublänge: 1.5 × M in Stahl (Rm > 360 N/mm²), 2 × M in Aluminiumlegierungen.
- Bei Montage kein Verlängerungshebel verwenden.
- Das eingehängte Anschlagmittel (z. B. Haken) muss in der Öse frei beweglich sein.
Montage – Varianten
- PLGWI Supreme: Für Montage/Demontage beide Klappen in Position A hochklappen (Kontakt zur Schraube); Anschlagpunkt einschrauben, bis er vollständig anliegt, anschließend von Hand anziehen und die Klappen vor dem Einsatz in Position B abklappen (ohne Kontakt zur Schraube).
- PLGWI Basic: Ein-/Ausschrauben mit üblichen Inbusschlüssel; soll der Anschlagpunkt dauerhaft am Bauteil verbleiben, mit dem Anzugsmoment gemäß Tabelle anziehen und bei Bedarf (z. B. Vibrationen) das Gewinde mit flüssigem Gewindesicherungsmittel sichern.
Prüfung, Wartung & Ausscheidekriterien
Mindestens 1× jährlich ist eine Prüfung durch eine qualifizierte Person durchzuführen; bei häufigem Einsatz ist zusätzlich eine Rissprüfung im Abstand von 2 Jahren vorgesehen. Vor jedem Einsatz sind Auswahl, vollständiges Anliegen der Auflagefläche, Zustand der Gewinde sowie die Ausrichtung der Öse in Zugrichtung zu prüfen.
- Ausscheiden bei: Bruch, Verformung, scharfen Kerben oder Rissen, starker Wärmeeinwirkung, deutlichen Gewindeschäden, unleserlicher Kennzeichnung.
- Ausscheiden bei übermäßigem Verschleiß oder Korrosion mit Querschnittsverlust > 10%.
- Reparaturen nur durch Hersteller oder qualifizierte Person; Schweißarbeiten und Wärmebehandlung sind verboten.
- Reinigung: bei Bedarf feucht abwischen, natürlich trocknen; Gewindeverschmutzungen ggf. mit Drahtbürste entfernen.
Lagerung & Außerbetriebnahme
- Gereinigt, getrocknet und gegen Korrosion geschützt lagern (z. B. leicht geölt); Gewinde mit Schutzkappe schützen.
- Während Lagerung/Transport keinen korrosiven, thermischen oder mechanischen Einflüssen aussetzen.
- Am Ende der Lebensdauer als Metallprodukt recycelbar einer Wiederverwertung zuführen.
Passende Artikel/Zubehör
Für die Anwendung des PLGWI Gamma inox werden passende Anschlagmittel benötigt, die in der Öse frei beweglich bleiben und zur Tragfähigkeit sowie Anschlagsituation passen. Praxisrelevante Ergänzungen sind:
- Anschlagketten / Kettengehänge zur robusten Lastaufnahme im Industrieeinsatz.
- Schäkel als Verbindungselement zwischen Anschlagpunkt und Anschlagmittel (anwendungsabhängig).
- Weitere pewag Anschlagpunkte als Alternativen für andere Einbausituationen.
Links (TOMANRO)
https://www.tomanro.de/5369-pewag_Anschlagpunkt_PLGWI_Gamma_inox-Typen – Supreme vs. Basic und Daten je Ausführung.
https://www.tomanro.de/10-Anschlagpunkte-Hauptgruppe – Bauformen und Alternativen im Sortiment.
https://www.tomanro.de/9-Anschlagketten-Hauptgruppe – Kettengehänge passend zur Anschlagsituation.
https://www.tomanro.de/52-Schaekel-Gruppe – Verbindungselemente für sichere Kopplung.
https://www.tomanro.de/5365-pewag_Anschlagpunkt_PLGW_Gamma-Typen – Alternative Gamma-Baureihe (Stahl-Ausführung).

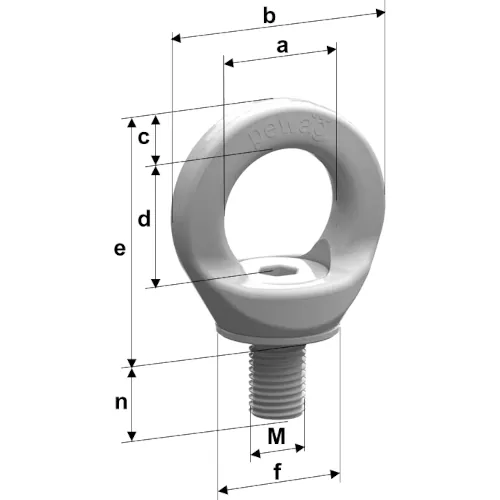

Abmessungen Anschlagpunkt PLGWI Gamma inox
| Anschlagpunkt PLGWI Gamma inox | max. Belastung bei 90° (kg) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) | n (mm) | n max (mm) | Innensechskant (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
