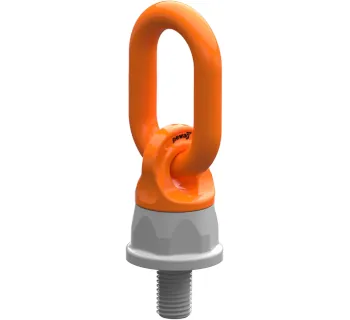

Der pewag Anschlagpunkt PLDW Delta ist ein anschraubbarer Anschlagpunkt für definierte Gewindebohrungen und ermöglicht das sichere Heben sowie Halten von Lasten bei korrekter Ausrichtung in Zugrichtung. Dank kugelgelagerter Ausführung lässt sich der Ring drehbar positionieren, wodurch sich die Lastaufnahme an typische Anschlagsituationen anpassen lässt.
Der pewag Anschlagpunkt PLDW Delta ist ein anschraubbarer Anschlagpunkt für definierte Gewindebohrungen und ermöglicht das sichere Heben sowie Halten von Lasten bei korrekter Ausrichtung in Zugrichtung. Dank kugelgelagerter Ausführung lässt sich der Ring drehbar positionieren, wodurch sich die Lastaufnahme an typische Anschlagsituationen anpassen lässt.
Der pewag Anschlagpunkt PLDW Delta ist ein anschraubbarer Anschlagpunkt zum Heben und Halten von Lasten unter Beachtung der Betriebsanleitung und nationaler Vorschriften. Der Anschlagpunkt ist kugelgelagert; um ein Verklemmen zu vermeiden, muss der Ring vor der Belastung in die erlaubte, erforderliche Zugrichtung ausgerichtet werden.
Die Tragfähigkeit gilt ausschließlich in den zulässigen Zugrichtungen: höhere Werte bei Belastung entlang der Schraubenachse (0°), nominelle Tragfähigkeit bei Belastung senkrecht zur Schraubenachse (90°). Bei nicht ausgerichtetem Ring können sich Bauteile unter Last schlagartig ausdrehen; dadurch entsteht eine erhebliche Gefahr für Last und Personen.
Der PLDW Delta wird eingesetzt, wenn Lasten über definierte Anschraubpunkte sicher angeschlagen und bewegt werden müssen. Typische Anwendungen entstehen überall dort, wo Bauteile für Montage, Wartung oder Transport wiederholt angehoben, gewendet oder positioniert werden.
Die PLDW Delta-Baureihe umfasst Varianten mit unterschiedlichen Gewindegrößen und daraus resultierenden Tragfähigkeiten. Die Auswahl erfolgt anhand der erforderlichen Tragfähigkeit in der vorgesehenen Zugrichtung sowie des verfügbaren Gewindes im Bauteil.
Die Anschlagpunkte dürfen erst in Betrieb genommen werden, wenn die Betriebsanleitung gelesen und verstanden wurde. Nur fachkundige Personen dürfen die Anschlagpunkte benutzen; vor jedem Gebrauch ist auf offenkundige Fehler sowie Leichtgängigkeit zu prüfen (Anschlagpunkte müssen leicht und ruckfrei drehbar sein).
| Bereich | Angabe | Bedeutung im Einsatz |
|---|---|---|
| Richtlinie | 2006/42/EG (Maschinenrichtlinie), Anhang II A | Konformitätsrahmen für das Produkt als Lastaufnahmemittel. |
| Harmonisierte Normen | EN 1677-1, EN ISO 12100 | EN 1677-1: Sicherheitsanforderungen für geschmiedete Einzelteile von Anschlagmitteln; EN ISO 12100: Risikobeurteilung und Risikominderung. |
| Spezifikation | DGUV GS-HM-36 | Grundsätze zur Prüfung/Zertifizierung von Anschlagpunkten. |
Die Anschlagpunkte können auch als Zurrpunkte verwendet werden. Dabei ist die zulässige Zugkraft das Doppelte der Nenntragfähigkeit: LC in daN = 2 × Nenntragfähigkeit in kg. Dieses Produkt darf nur entweder zum Heben oder zum Zurren verwendet werden: Wenn ein Anschlagpunkt einmal zum Zurren verwendet wurde, darf er nicht mehr zum Heben verwendet werden (und umgekehrt).
Die Montage darf nur durch eine sachkundige Person erfolgen. Die Anschraubfläche muss eben sein; die Gewindebohrung muss mittig und rechtwinklig zur Auflagefläche liegen und eine ausreichende Tiefe haben, sodass die Schraube voll eingeschraubt werden kann und die Auflagefläche vollständig aufliegt.

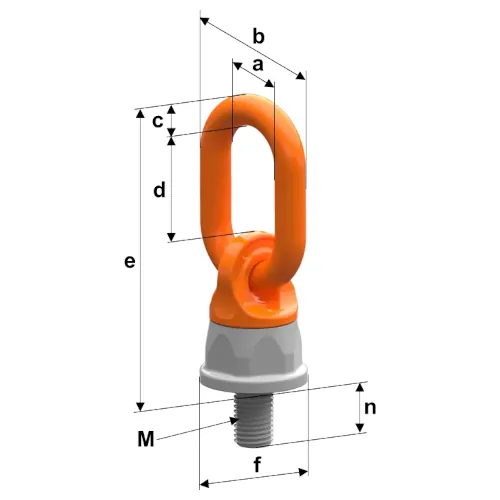

| Einfluss | Bedingung | Reduktionsfaktor | Hinweis |
|---|---|---|---|
| Einsatztemperatur | -40 °C bis 200 °C | 1 | Normale Einsatzbedingungen. |
| Einsatztemperatur | 200 °C bis 300 °C | 0.9 | Tragfähigkeit reduzieren. |
| Einsatztemperatur | 300 °C bis 350 °C | 0.75 | Tragfähigkeit reduzieren. |
| Einsatztemperatur | unter -40 °C / über 350 °C | unzulässig | Verwendung verboten. |
| Stoßbelastung | leichte Stöße | 1 | Kann unberücksichtigt bleiben. |
| Stoßbelastung | mittlere Stöße | 0.7 | Tragfähigkeit reduzieren. |
| Stoßbelastung | starke Stöße | unzulässig | Verwendung verboten. |
| Ausführung | Gewinde | Anzugsmoment (Nm) | 1 / 0° | 1 / 90° | 2 / 0° | 2 / 90° | 2 / 0–45° | 2 / 45–60° | 3+4 / 0–45° | 3+4 / 45–60° | 2 / unsymm. | 3+4 / unsymm. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLDW 0.3 t | M8 | 10 | 600 | 300 | 1200 | 600 | 400 | 300 | 600 | 400 | 300 | 300 |
| PLDW 0.5 t | M10 | 10 | 1200 | 500 | 2400 | 1000 | 700 | 500 | 1000 | 750 | 500 | 500 |
| PLDW 0.7 t | M12 | 15 | 1800 | 700 | 3600 | 1400 | 950 | 700 | 1400 | 1000 | 700 | 700 |
| PLDW 1.0 t * | M14 | 25 | 2400 | 1000 | 4800 | 2000 | 1400 | 1000 | 2100 | 1500 | 1000 | 1000 |
| PLDW 1.5 t | M16 | 30 | 2800 | 1500 | 5600 | 3000 | 2100 | 1500 | 3100 | 2200 | 1500 | 1500 |
| PLDW 1.5 t | M18 | 40 | 2800 | 1500 | 5600 | 3000 | 2100 | 1500 | 3100 | 2200 | 1500 | 1500 |
| PLDW 1.8 t | M20 | 80 | 2800 | 1800 | 5600 | 3600 | 2500 | 1800 | 3800 | 2700 | 1800 | 1800 |
| PLDW 2.5 t | M20 | 80 | 5000 | 2500 | 10000 | 5000 | 3500 | 2500 | 5300 | 3500 | 2500 | 2500 |
| PLDW 3.5 t | M24 | 150 | 5000 | 3500 | 10000 | 7000 | 4900 | 3500 | 7400 | 5200 | 3500 | 3500 |
| PLDW 4.0 t | M24 | 150 | 7000 | 4000 | 14000 | 8000 | 5500 | 4000 | 8400 | 6000 | 4000 | 4000 |
| PLDW 5.3 t | M30 | 230 | 7000 | 5300 | 14000 | 10600 | 7400 | 5300 | 11200 | 7900 | 5300 | 5300 |
| PLDW 6.7 t | M30 | 230 | 10000 | 6700 | 20000 | 13400 | 9400 | 6700 | 14200 | 10000 | 6700 | 6700 |
| PLDW 8.0 t | M36 | 450 | 12500 | 8000 | 25000 | 16000 | 11200 | 8000 | 16800 | 12000 | 8000 | 8000 |
| PLDW 10.0 t | M42 | 600 | 16000 | 10000 | 32000 | 20000 | 14000 | 10000 | 21000 | 15000 | 10000 | 10000 |
| PLDW 12.0 t | M45 | 600 | 16000 | 12000 | 32000 | 24000 | 16900 | 12000 | 25400 | 18000 | 12000 | 12000 |
| PLDW 13.0 t | M48 | 600 | 16000 | 13000 | 32000 | 26000 | 18300 | 13000 | 27500 | 19500 | 13000 | 13000 |
| PLDW 13.0 t | M52 | 600 | 16000 | 13000 | 32000 | 26000 | 18300 | 13000 | 27500 | 19500 | 13000 | 13000 |
| PLDW 20.0 t | M52 | 700 | 25000 | 20000 | 50000 | 40000 | 28000 | 20000 | 42000 | 30000 | 20000 | 20000 |
| PLDW 24.0 t | M56 | 800 | 28000 | 24000 | 56000 | 48000 | 33900 | 24000 | 50900 | 36000 | 24000 | 24000 |
| PLDW 25.0 t | M64 | 800 | 28000 | 25000 | 56000 | 50000 | 35300 | 25000 | 53000 | 37500 | 25000 | 25000 |
| PLDW 40.0 t | M72 | 1200 | 60000 | 40000 | 120000 | 80000 | 56500 | 40000 | 84800 | 60000 | 40000 | 40000 |
| PLDW 45.0 t | M80 | 1400 | 60000 | 45000 | 120000 | 90000 | 63600 | 45000 | 95400 | 67500 | 45000 | 45000 |
| PLDW 55.0 t | M90 | 1500 | 60000 | 55000 | 120000 | 110000 | 77700 | 55000 | 116600 | 82500 | 55000 | 55000 |
| PLDW 55.0 t | M100 | 1600 | 60000 | 55000 | 120000 | 110000 | 77700 | 55000 | 116600 | 82500 | 55000 | 55000 |
* Sonderausführung nur auf Anfrage erhältlich.
| Ausführung | Gewinde | Anzugsmoment (ft-lbs) | 1 / 0° | 1 / 90° | 2 / 0° | 2 / 90° | 2 / 0–45° | 2 / 45–60° | 3+4 / 0–45° | 3+4 / 45–60° | 2 / unsymm. | 3+4 / unsymm. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLDW U 3/8 | 3/8"-16 | 7.5 | 2640 | 1100 | 5290 | 2200 | 1500 | 1100 | 2330 | 1650 | 1100 | 1100 |
| PLDW U 1/2 | 1/2"-13 | 11 | 3900 | 1500 | 7900 | 3000 | 2100 | 1500 | 3200 | 2300 | 1500 | 1500 |
| PLDW U 5/8 | 5/8"-11 | 22 | 6100 | 3300 | 12300 | 6600 | 4600 | 3300 | 7000 | 4900 | 3300 | 3300 |
| PLDW U 3/4 | 3/4"-10 | 60 | 8800 | 4400 | 17600 | 8800 | 6200 | 4400 | 9300 | 6600 | 4400 | 4400 |
| PLDW U 1 | 1"-8 | 110 | 15400 | 8800 | 30800 | 17600 | 12400 | 8800 | 18700 | 13200 | 8800 | 8800 |
| PLDW U 1 1/4 | 1 1/4"-7 | 170 | 22000 | 14700 | 44000 | 29500 | 20800 | 14700 | 31300 | 22100 | 14700 | 14700 |
| PLDW U 1 1/2 | 1 1/2"-6 | 330 | 27500 | 17600 | 55100 | 35200 | 24600 | 17600 | 37400 | 26400 | 17600 | 17600 |
| PLDW U 1 3/4 | 1 3/4"-5 | 440 | 35200 | 22000 | 70500 | 44000 | 31100 | 22000 | 46700 | 33000 | 22000 | 22000 |
| PLDW U 2 | 2"-4.5 | 440 | 35200 | 27500 | 70500 | 55100 | 38900 | 27500 | 58400 | 41300 | 27500 | 27500 |
| PLDW U 2 1/2 | 2 1/2"-4 | 600 | 61700 | 39600 | 123400 | 79300 | 56100 | 39600 | 84100 | 59500 | 39600 | 39600 |
Für den sicheren Einsatz des PLDW Delta werden passende Anschlagmittel und Verbindungselemente entsprechend der Anschlagsituation gewählt. Praxisrelevantes Zubehör umfasst insbesondere:
