JDT Ring Point

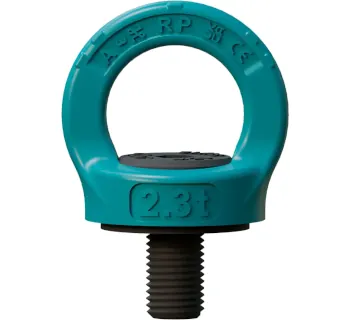

Der JDT Ring Point RP ist ein drehbarer Anschlagpunkt zum Einschrauben mit patentiertem Design, der eine werkzeuglose Montage/Demontage und das Ausrichten in Lastrichtung ermöglicht.
- Drehbarer Anschlagpunkt zum Einschrauben
- Patentiertes Design für werkzeuglose Montage/Demontage
- Einstellbar in Lastrichtung (Ausrichten des Rings)
- Pulverbeschichtung (RAL 5021 wasserblau)
- Temperaturbereich -40 °C bis +300 °C (ab +200 °C WLL-Reduktion)
- CHROM-6-frei (Richtlinie 2000/53/EG)
- Optional RFID-Chip verfügbar
Der JDT Ring Point RP ist ein drehbarer Anschlagpunkt zum Einschrauben mit patentiertem Design, der eine werkzeuglose Montage/Demontage und das Ausrichten in Lastrichtung ermöglicht.
- Drehbarer Anschlagpunkt zum Einschrauben
- Patentiertes Design für werkzeuglose Montage/Demontage
- Einstellbar in Lastrichtung (Ausrichten des Rings)
- Pulverbeschichtung (RAL 5021 wasserblau)
- Temperaturbereich -40 °C bis +300 °C (ab +200 °C WLL-Reduktion)
- CHROM-6-frei (Richtlinie 2000/53/EG)
- Optional RFID-Chip verfügbar
Informationen: Ring Point

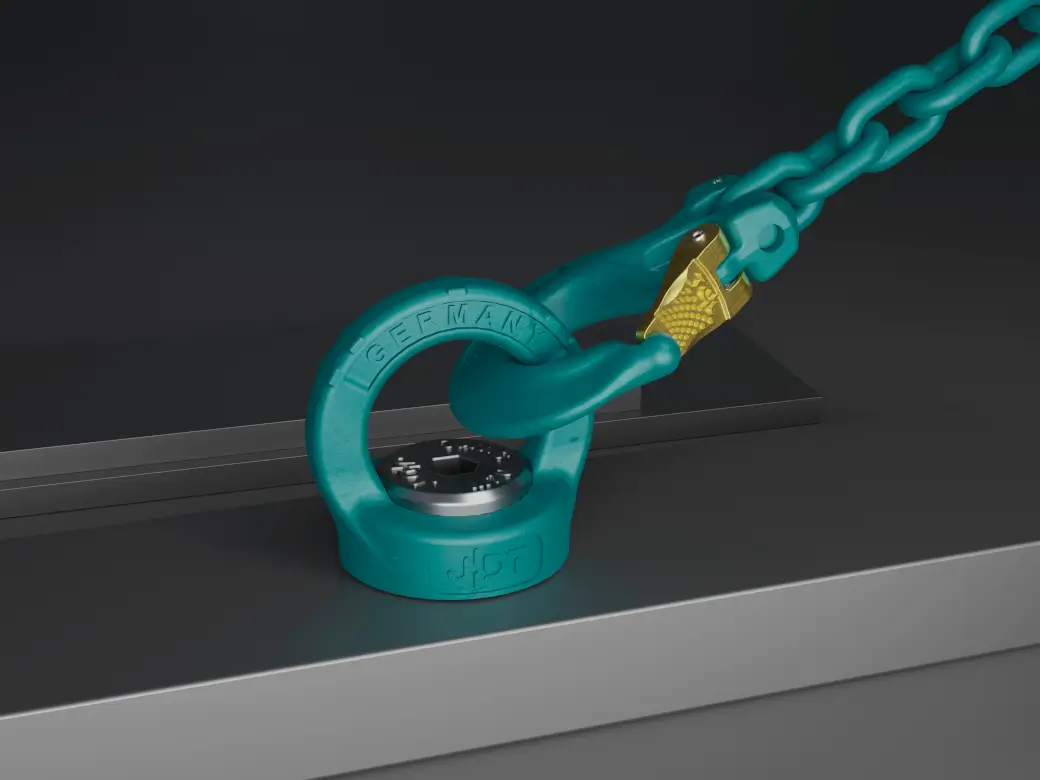

Der Ring Point RP von JDT ist ein drehbarer Anschlagpunkt zum Einschrauben für das sichere Heben von Lasten in Industrie und Handwerk. Die Ausführung als hochfeste Schmiedekonstruktion mit Pulverbeschichtung (RAL 5021 wasserblau) unterstützt den robusten Einsatz, während das patentierte Design eine werkzeuglose Montage und Demontage sowie das Einstellen in Lastrichtung ermöglicht.
Der Ring Point ist für einen Temperaturbereich von -40 °C bis +300 °C ausgelegt (mit reduzierter Tragfähigkeit oberhalb +200 °C) und ist CHROM-6-frei (Erfüllung der EG-Richtlinie 2000/53/EG). Zusätzlich sind CE- und UKCA-Kennzeichnung sowie DGUV-Test und DEKRA-Abnahme ausgewiesen.
Einsatzbereiche
- Maschinen- und Anlagenbau: temporäre oder feste Anschlagpunkte an Baugruppen, Rahmen und Maschinenkörpern.
- Stahlbau und Instandhaltung: definierte Anschlagpunkte für Wartungshübe und Montagearbeiten.
- Logistik und Produktion: wiederkehrendes Heben von Betriebsmitteln und Vorrichtungen mit wechselnder Lastrichtung.
- Werkstatt und Service: schnelles Umrüsten, wenn Anschlagpunkte häufig montiert/demontiert werden.
Unterschiede der Varianten
Der Ring Point wird in mehreren Nenngrößen (u. a. metrische Gewinde) mit unterschiedlichen Tragfähigkeiten angeboten; zusätzlich ist eine variable Schraubenlänge verfügbar. Außerdem wird eine Ausführung optional mit RFID-Chip genannt.
Sicherheitsaspekte & Normen
Der Ring Point ist als Lastaufnahmemittel im Sinne der Maschinenrichtlinie 2006/42/EG einzuordnen. Die Tragfähigkeit muss der Last entsprechen; bei fehlender oder unleserlicher Kennzeichnung darf der Anschlagpunkt nicht verwendet werden.
- Belastungsrichtung: Die Öse ist in Richtung der Krafteinleitung auszurichten und muss frei beweglich sein; eine Querbelastung zur Öse ist nicht erlaubt.
- Anschlagwinkel: Eine Nutzung mit > 90° ist nur zulässig, wenn sich das eingehängte Anschlagmittel weder an der Last noch am Ring-Point-Körper abstützt; die Tragfähigkeit entspricht dann der Tragfähigkeit bei 90° (symmetrische Lastverteilung vorausgesetzt).
- Keine Drehbewegung unter Last: Der Ring Point ist nicht für Drehbewegung unter Last geeignet.
- Prüfung/Wartung: Sichtprüfung vor Gebrauch (z. B. Schraubensitz, Korrosion, Verformung, Drehbarkeit); mindestens jährliche Prüfung durch befähigte Person unter Berücksichtigung einschlägiger Vorgaben (u. a. DGUV Regel 109-017), zusätzlich Empfehlung: Rissprüfung alle 3 Jahre.
- Außer Betrieb nehmen bei Verformung, Kerben/Rissen, übermäßiger Korrosion, beeinträchtigter Drehbarkeit, Wärmeeinfluss-Verfärbung oder wenn Ringquerschnitt im Verschleißbereich um > 10% abgenommen hat.
Montagehinweise (praxisnah)
Für eine sichere Montage ist eine plane Auflagefläche erforderlich; die Gewindebohrung muss rechtwinklig zur Auflagefläche stehen und ist anzusenken. Die erforderliche Gewindetiefe muss mindestens dem 1.1-fachen der Einschraublänge entsprechen.
- Mindesteinschraublänge (Empfehlung, abhängig vom Grundwerkstoff): in Stahl 1 × d, in Guss 1.25 × d (bei Gussfestigkeiten < 200 MPa mindestens 1.5 × d), in Aluminium 2.5 × d, in Aluminium-Magnesiumlegierung 2 × d (d = Gewindedurchmesser).
- Werkzeugloses Anziehen: Gehäuse herunterdrücken, Schraube arretieren und bis bündig zur Auflagefläche anlegen; anschließend handfest anziehen und Drehbarkeit prüfen.
- Dauerhafte Montage: Regelmäßige Kontrolle des festen Sitzes oder Anziehen mit Anziehdrehmoment gemäß Tabelle.
Technische Daten
| Bezeichnung | Gewinde (metrisch) | Gewicht (kg) | Artikel-Nr. |
|---|---|---|---|
| RP 0.35 | M8 | 0.12 | 0382100008 |
| RP 0.5 | M10 | 0.13 | 0382100001 |
| RP 0.7 | M12 | 0.30 | 0382100000 |
| RP 1.5 | M16 | 0.40 | 0382101000 |
| RP 2.3 | M20 | 0.70 | 0382102000 |
| RP 3.2 | M24 | 1.20 | 0382103000 |
| RP 4.5 | M30 | 2.20 | 0382104000 |
| Bezeichnung | 1-strängig WLL (t) | 2-strängig WLL (t) | 2-strängig WLL (t) | 3- oder 4-strängig WLL (t) | ||||
|---|---|---|---|---|---|---|---|---|
| 0° | 90° | 0° | 90° | 0°–45° | 45°–60° | 0°–45° | 45°–60° | |
| RP 0.35 | 1.0 | 0.35 | 2.0 | 0.7 | 0.5 | 0.35 | 0.74 | 0.53 |
| RP 0.5 | 1.5 | 0.5 | 3.0 | 1.0 | 0.7 | 0.5 | 1.0 | 0.75 |
| RP 0.7 | 2.5 | 0.7 | 5.0 | 1.4 | 1.0 | 0.7 | 1.5 | 1.1 |
| RP 1.5 | 4.0 | 1.5 | 8.0 | 3.0 | 2.1 | 1.5 | 3.2 | 2.3 |
| RP 2.3 | 5.5 | 2.3 | 11.0 | 4.6 | 3.3 | 2.3 | 4.8 | 3.5 |
| RP 3.2 | 8.0 | 3.2 | 16.0 | 6.4 | 4.5 | 3.2 | 6.7 | 4.8 |
| RP 4.5 | 12.0 | 4.5 | 24.0 | 9.0 | 6.4 | 4.5 | 9.6 | 6.8 |
| Temperatur (°C) | WLL in % |
|---|---|
| -40 bis +200 | 100 |
| +200 bis +300 | 90 |
| > +300 | nicht zulässig |
| Bezeichnung | Gewinde (metrisch) | Anziehdrehmoment (Nm) |
|---|---|---|
| RP 0.7 | M12 | 80 |
| RP 1.5 | M16 | 160 |
| RP 2.3 | M20 | 200 |
| RP 3.2 | M24 | 300 |
| RP 4.5 | M30 | 400 |
Passende Artikel/Zubehör
- JDT Ringketten / Anschlagketten (ENORM, GK 10): Für definierte Mehrstrang-Anschlagarten passend zu den WLL-Tabellen.
- JDT 1-strängige Ringkette: Kompakte Standardlösung für den Einstrangbetrieb am Ring Point.
- JDT 2-strängig mit Gabelkopfhaken: Für symmetrische 2-Strang-Anschlagarten (0°–60°) gemäß WLL-Tabelle.
- JDT 4-strängige Anschlagkette mit Gabelkopfhaken: Für 3-/4-Strang-Anschlagarten im Schwerlastbereich.
- JDT Anschlagwirbel THEIPA Point: Alternative Anschlagpunkt-Lösung, wenn ein Wirbel/Anschlagpunkt am Bauteil benötigt wird.
Produktübersicht mit Ausführungen und Downloads.
https://www.tomanro.de/4553-JDT_Ring_Point-TypenEinstrang-Anschlagmittel als praxisnahes Zubehör.
https://www.tomanro.de/4555-JDT_1_straengige_Ringkette-TypenMehrstrangbetrieb passend zu den Anschlagarten.
https://www.tomanro.de/198-JDT_2_straengig_mit_Gabelkopfhaken-TypenFür 3-/4-Strang-Anschlagarten im schweren Einsatz.
https://www.tomanro.de/201-JDT_4_straengige_Anschlagkette_mit_Gabelkopfhaken-TypenAlternative Anschlagpunkt-Variante für drehbare Anwendungen.
https://www.tomanro.de/168-JDT_Anschlagwirbel_THEIPA_Point-Typen

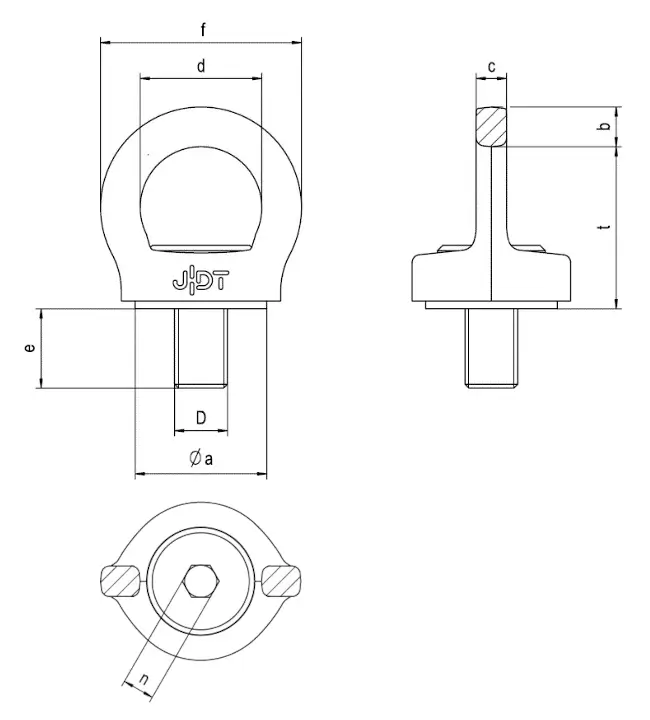

Abmessungen Ring Point
| Ring Point | max. Belastung bei 90° (kg) | Gewinde Ø D x e (mm) | Steigung DIN 13 (mm) | Ø a (mm) | b (mm) | c (mm) | d (mm) | f (mm) | t (mm) | n (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
