CAH Heiderich Falttorrolle 750
Die Falttorrolle 750 ist eine robuste Lauf- und Führungsrolle für handbetriebene Stahltore mit gehärteter Laufrolle und staubgeschützter Kugellagerung. Sie deckt Rollenaußen-Ø von 35–45 mm und Schienenbreiten von 8–10 mm ab und bietet je nach Ausführung Tragfähigkeiten bis 350 kg. Durch verzinkten Stahlbügel, eingeschweißte Spindel und Druckkugellager läuft sie zuverlässig und wartungsarm.
- Gehärtete Laufrolle für hohe Lebensdauer
- Kugellager staub- und wassergeschützt
- Druckkugellager zur sicheren Axialkraftaufnahme
- Tragfähigkeit bis 350 kg (größenabhängig)
- Verzinkter Stahlbügel für Korrosionsschutz
- Passend für Schienenbreiten 8–10 mm
Die Falttorrolle 750 ist eine robuste Lauf- und Führungsrolle für handbetriebene Stahltore mit gehärteter Laufrolle und staubgeschützter Kugellagerung. Sie deckt Rollenaußen-Ø von 35–45 mm und Schienenbreiten von 8–10 mm ab und bietet je nach Ausführung Tragfähigkeiten bis 350 kg. Durch verzinkten Stahlbügel, eingeschweißte Spindel und Druckkugellager läuft sie zuverlässig und wartungsarm.
- Gehärtete Laufrolle für hohe Lebensdauer
- Kugellager staub- und wassergeschützt
- Druckkugellager zur sicheren Axialkraftaufnahme
- Tragfähigkeit bis 350 kg (größenabhängig)
- Verzinkter Stahlbügel für Korrosionsschutz
- Passend für Schienenbreiten 8–10 mm
Informationen: Falttorrolle 750
Die Falttorrolle 750 von CAH Heiderich ist als robuste Lauf- und Führungsrolle für handbetriebene Stahltore ausgelegt und kombiniert eine gehärtete Laufrolle mit staub- und wassergeschützter Kugellagerung. Je nach Ausführung deckt sie Rollenaußen-Ø von 35–45 mm sowie Schienenbreiten von 8–10 mm ab und erreicht eine Tragfähigkeit von bis zu 350 kg pro Rolle.
Für einen zuverlässigen, wartungsarmen Lauf sorgen ein verzinkter Stahlbügel, eine eingeschweißte Spindel sowie ein Druckkugellager zur Aufnahme von Axialkräften.
Einsatzbereiche
- Falttore und handbetriebene Stahltore im Industrie- und Gewerbebau
- Werkstatt- und Hallentore mit Führungsschiene
- Tor- und Schließsysteme mit erhöhten Anforderungen an Laufruhe und Witterungsbeständigkeit
Varianten & Unterschiede
Die Serie ist in mehreren Nenngrößen verfügbar. Unterschiede ergeben sich insbesondere bei Tragfähigkeit, Gewindestärke und dem passenden Rollenaußen-Ø bzw. der Schienenbreite.
Sicherheitsaspekte im Einsatz
- Die Auswahl muss zur realen Torlast passen: Tragfähigkeit je Rolle und Lastverteilung (Anzahl Rollen) entsprechend auslegen.
- Die Verschraubung ist fachgerecht mit geeigneter Unterkonstruktion auszuführen, damit die Rolle die vorgesehenen Kräfte sicher in das Torsystem einleitet.
Technische Daten (Typenübersicht)
| Ausführung | Rollenaußen-Ø | Breite der Führungsschiene | Lagerung | Für Anlagentyp | Montageart | Werkstoff | Gewindestärke | Tragfähigkeit/Stück | Artikel-Nr. | Gewicht ca. |
|---|---|---|---|---|---|---|---|---|---|---|
| NG 1 | 35 mm | 8 mm | Kugellager | Falttor | Verschrauben | Stahl, verzinkt | M16 | 120 kg | CAH-750-1 | 1.11 kg |
| NG 2 | 45 mm | 10 mm | Kugellager | Falttor | Verschrauben | Stahl, verzinkt | M16 | 200 kg | CAH-750-2 | 1.73 kg |
| NG 3 | 45 mm | 10 mm | Kugellager | Falttor | Verschrauben | Stahl, verzinkt | M20 | 250 kg | CAH-750-3 | 2 kg |
| NG 4 | 45 mm | 10 mm | Kugellager | Falttor | Verschrauben | Stahl, verzinkt | M22 | 350 kg | CAH-750-4 | 2.2 kg |
| NG 5 | 45 mm | 10 mm | Kugellager | Falttor | Verschrauben | Stahl, verzinkt | M22 | 350 kg | CAH-750-5 | 2.26 kg |
Passende Artikel/Zubehör
- Führungsrollen für seitliche Spurführung und stabilen Torlauf (z. B. bei wind- oder schwingungsanfälligen Toren).
- Schiebetorrollen / Laufrollen für torseitige Lauf- bzw. Stützfunktionen in verwandten Toranlagen.

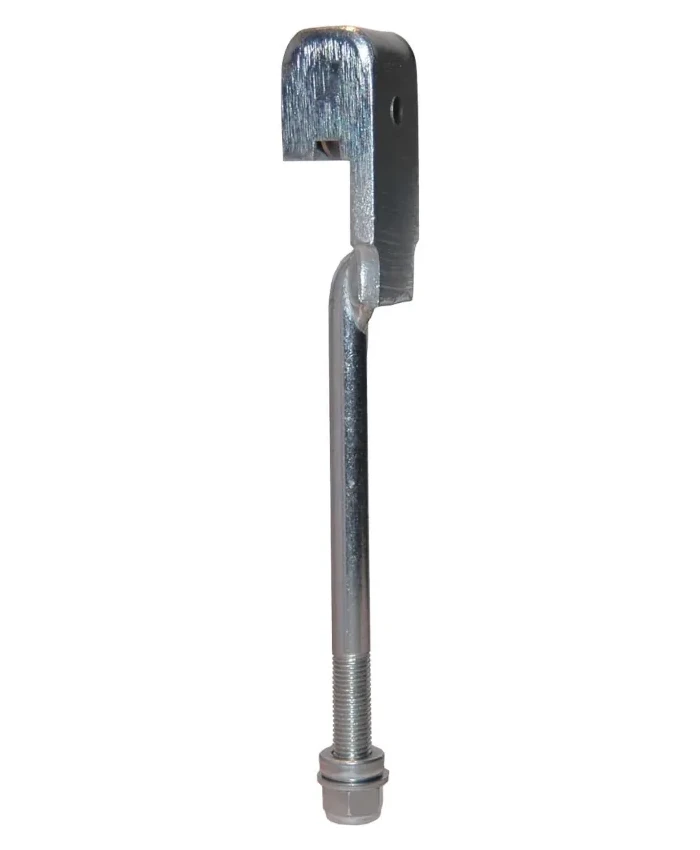

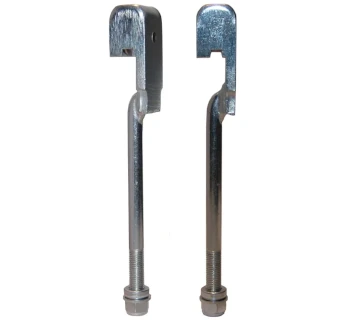

Produktabbildung
Links & Dokumente
Variantenübersicht mit technischen Basisdaten.
https://www.tomanro.de/5286-CAH_Heiderich_Falttorrolle_750-TypenAusführung mit 35 mm Rollenaußen-Ø.
https://www.tomanro.de/72848-CAH_Heiderich_Falttorrolle_750_NG_1__120kg__M16-ProdukteAusführung mit 45 mm Rollenaußen-Ø.
https://www.tomanro.de/72849-CAH_Heiderich_Falttorrolle_750_NG_2__200kg__M16-ProdukteAusführung mit Gewindestärke M20.
https://www.tomanro.de/72850-CAH_Heiderich_Falttorrolle_750_NG_3__250kg__M20-ProdukteAusführung bis 350 kg Tragfähigkeit.
https://www.tomanro.de/72851-CAH_Heiderich_Falttorrolle_750_NG_4__350kg__M22-ProdukteAusführung bis 350 kg Tragfähigkeit.
https://www.tomanro.de/72852-CAH_Heiderich_Falttorrolle_750_NG_5__350kg__M22-ProdukteKompakter Überblick zum Typ.
https://www.tomanro.de/pdf/TOMANRO/Katalogseite-CAH_Heiderich-Falttorrolle_750.pdfPassende TOMANRO-Typenseiten (Zubehör/Ergänzung)
Seitliche Führung für präzisen Torlauf.
https://www.tomanro.de/5291-CAH_Heiderich_Stahl_Fuehrungsrolle_595-TypenKorrosionsbeständige Führungsrollen-Varianten.
https://www.tomanro.de/5285-CAH_Heiderich_Niro_Fuehrungsrollen_1398-TypenLaufrollenserie für tornahe Laufanwendungen.
https://www.tomanro.de/5287-CAH_Heiderich_Laufrolle_mit_Achse_1980S_1981S-TypenSchiebetorrollen-Option für verwandte Toranlagen.
https://www.tomanro.de/5277-CAH_Heiderich_Schiebetorrolle_104_Gleitlager-Typen

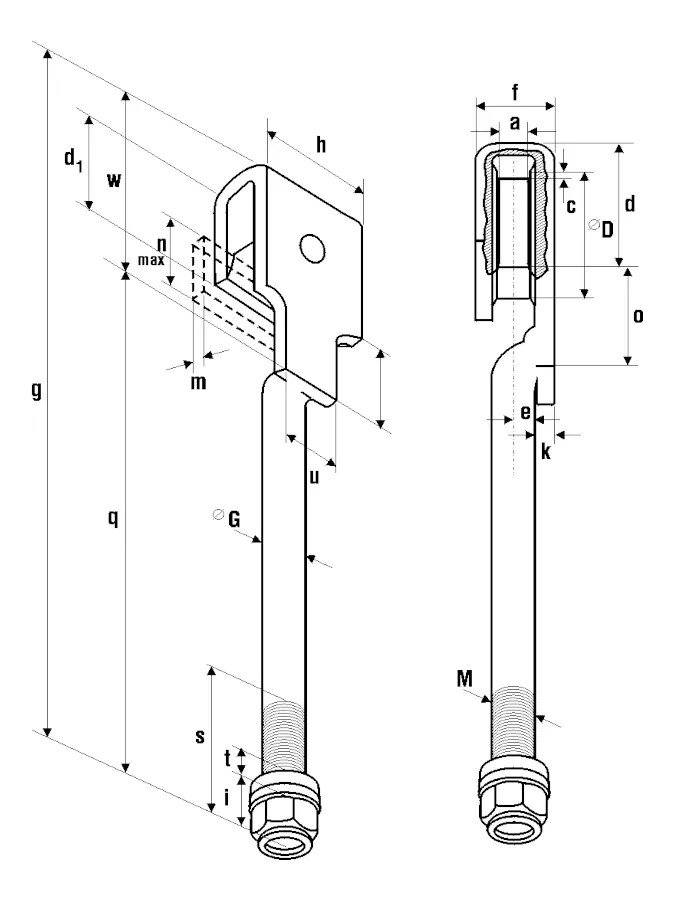

Abmessungen Falttorrolle 750
| Falttorrolle 750 | Rollenaußen-Ø (mm) | D (mm) | G (mm) | a (mm) | c (mm) | d (mm) | d1 (mm) | e (mm) | f (mm) | g (mm) | h (mm) | i (mm) | k (mm) | l (mm) | m (mm) | n max. (mm) | o (mm) | q (mm) | s (mm) | t (mm) | u (mm) | w (mm) | Gewindestärke (mm) | Tragfähigkeit/Stück (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
