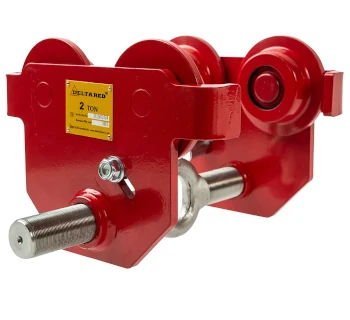

DELTA Laufkatze mit Handfahrwerk RED

Die DELTA RED Laufkatze mit Handfahrwerk ist ein robustes, manuell verfahrbares Handfahrwerk zum sicheren, seitlichen Verfahren von Hebezeugen auf I- und H-Trägerprofilen. Die Baureihe deckt – je nach Ausführung – Tragfähigkeiten von ca. 0.5 t bis 10.0 t ab und ist für Trägerflanschbreiten von etwa 50.0–305.0 mm geeignet.

Die Laufkatze ist individuell einstellbar: bei den Ausführungen bis 5.0 t erfolgt die Anpassung komfortabel durch Drehen des Tragbolzens, ab 10.0 t wird die Trägerbreite über Distanzscheiben eingestellt. Sicherheitsbügel fungieren als Absturzsicherung, Radbruch- und Aufprallschutz, ergänzt durch einen serienmäßigen Kippschutz. Dauerhaft geschmierte, kugelgelagerte Räder ermöglichen ein sanftes, gleichmäßiges Verfahren der Last entlang des Trägers.

Die DELTA RED Handlaufkatze ist für die meisten handelsüblichen I- und H-Trägerprofile ausgelegt und erfüllt die Maschinenrichtlinie 2006/42/EG. Sie wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung ausgeliefert und eignet sich als manuell verschiebbarer Anschlagpunkt für Hand- und Elektrokettenzüge in Industrie, Werkstatt und Instandhaltung.

Verwendung und typische Einsatzbereiche

Die Laufkatze mit Handfahrwerk DELTA RED wird als verfahrbarer Aufhängepunkt für Stirnradkettenzüge oder Elektrokettenzüge auf Kran- und Einschienenbahnen eingesetzt. Der Bediener bewegt das Fahrwerk manuell am Gerät oder an der Last, sodass sich diese präzise positionieren lässt – z. B. an Arbeitsplätzen, Montagelinien oder Reparaturstationen.

• Werkstatt & Instandhaltung – verfahrbare Anschlagpunkte an Schwenkkranen, Deckenkranen und Einschienenbahnen zum Heben und Umsetzen von Aggregaten, Motoren oder Werkzeugen.
• Produktion & Montage – Handling von Bauteilen, Vorrichtungen und Baugruppen entlang von Montage- und Fertigungslinien.
• Lager & Logistik – einfaches Verfahren von Kettenzügen auf Trägerbahnen in Versand- und Kommissionierbereichen.
• Allgemeiner Anlagenbau – flexible Nachrüstung auf vorhandenen Stahlträgern mit großem Einstellbereich bis 305.0 mm Flanschbreite.

Technische Merkmale der Laufkatze DELTA RED

• Tragfähigkeit: je nach Typ 0.5–10.0 t, in der Basisreihe häufig 0.5, 1.0, 2.0, 3.0 und 5.0 t.
• Trägerbreite: große Einstellbereiche, z. B. 50.0–305.0 mm (0.5 t), 58.0–305.0 mm (1.0 t) bis 90.0–305.0 mm (5.0 t).
• Einstellung der Trägerbreite: bis 5.0 t individuell einstellbar durch Drehen des Tragbolzens, ab 10.0 t Einstellung über Distanzscheiben.
• Laufräder: dauerhaft geschmierte, kugelgelagerte Räder für sanftes, gleichmäßiges Verfahren mit geringem Rollwiderstand.
• Sicherheit: Sicherheitsbügel dienen als Absturzsicherung, Radbruch- und Aufprallschutz; zusätzlich serienmäßiger Kippschutz gegen Abheben der Laufkatze.
• Profile: ausgelegt für die meisten handelsüblichen I- und H-Trägerprofile, mit Flanschneigungen gemäß DIN 1025.
• Normen: entspricht der Maschinenrichtlinie 2006/42/EG, Lieferung mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung.

Technische Kenndaten (Auszug, 0.5–5.0 t)

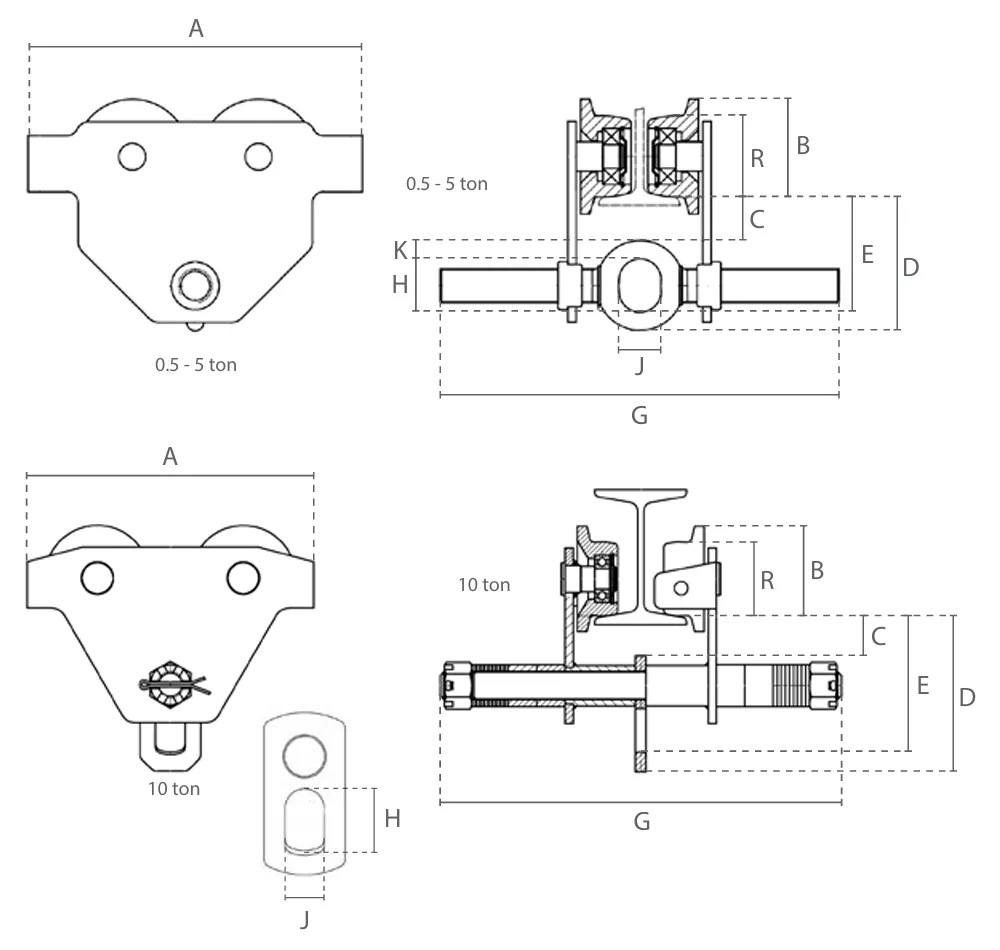

Hinweis: Weitere Typen (z. B. 10.0 t) sowie detaillierte Maßtabellen und Zeichnungen können den aktuellen Datenblättern und Herstellerunterlagen entnommen werden.

Vorteile der Laufkatze mit Handfahrwerk DELTA RED

• Großer Einstellbereich Ein einziger Fahrwerkstyp deckt durch den XXL-Einstellbereich von bis zu 305.0 mm Trägerbreite viele verschiedene Trägergrößen ab – ideal für Neu- und Bestandsanlagen.
• Einfaches, schnelles Setup Die individuelle Einstellung durch Drehen des Tragbolzens (bzw. Distanzscheiben ab 10.0 t) ermöglicht eine schnelle Montage ohne aufwändige Zusatzteile.
• Sanfter und leiser Lauf Dauerhaft geschmierte, kugelgelagerte Räder sorgen für ein ruhiges, gleichmäßiges Verfahren und reduzieren Bedienkräfte und Verschleiß.
• Hohe Sicherheit Sicherheitsbügel als Absturz-, Radbruch- und Aufprallschutz plus Kippschutz erhöhen die Betriebssicherheit des Gesamtsystems deutlich.
• Breites Einsatzspektrum Ausgelegt für die meisten I- und H-Trägerprofile und für Traglasten von 0.5–10.0 t – vom leichten Werkstattbetrieb bis zur industriellen Fertigung.
• Normgerecht & dokumentiert Erfüllt die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung geliefert – das erleichtert Abnahme und regelmäßige Prüfungen.
