Der Hebelzug LB-SL ist die konsequente Weiterentwicklung des bewährten LB – konzipiert für Anwendungen, bei denen maximale Sicherheit unverzichtbar ist. Gegenüber dem Basismodell verfügt der LB-SL über eine zusätzliche Sicherheitsverriegelung, die gezielt eine kritische Sicherheitslücke schließt, wie sie beim Spannen von Stahlseilen im Freileitungsbau auftreten kann. Durch gezielte konstruktive Anpassungen entwickelte Kito ein Hebezeug, das selbst den strengsten Sicherheitsnormen gerecht wird.
Sowohl der Hebelzug LB als auch die Sonderausführung LB-SL zählen zu den robustesten und zuverlässigsten Handhebezeugen am Markt. Ein widerstandsfähiges Stahlblechgehäuse, ein präzise gefertigtes Getriebe sowie die feste, vernickelte Lastkette machen ihn zur idealen Lösung für den Dauereinsatz unter härtesten Bedingungen. Die vorbildliche Funktionalität, geringe Bedienkräfte und die bewährte Lastdruckbremse mit hochwertigen Bremsscheiben aus Verbundwerkstoffen setzen Maßstäbe. Ergänzt wird dies durch die einzigartige Kettenfreilaufschaltung, die ein schnelles und kontrolliertes Arbeiten ermöglicht.

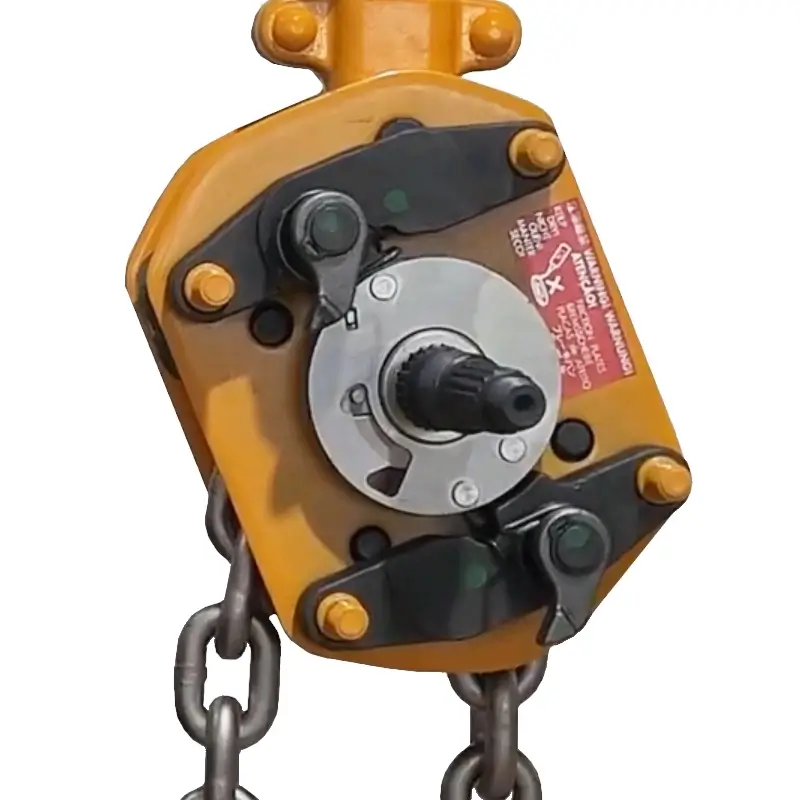

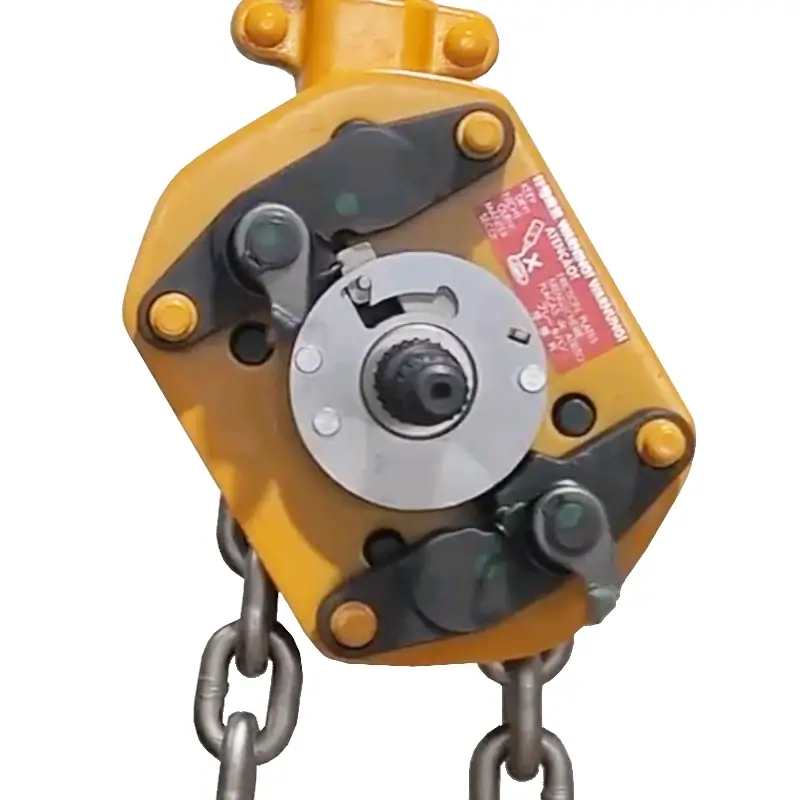

Die Funktion der Sicherheitsverriegelung
Die zusätzliche Sicherheitsverriegelung arbeitet nach dem Prinzip einer Fliehkraftbremse. Wird eine definierte Drehzahl ruckartig überschritten, schnellt ein Sperrbolzen hervor und blockiert den Antriebsstrang unmittelbar. Bei vergleichbaren Hebelzügen anderer Hersteller kann es bei schwingender Last zum Versagen der Lastdruckbremse kommen – die Kette rauscht unkontrolliert durch, das Kettenende schlägt gefährlich aus und die Last stürzt ab.
Der LB-SL verhindert dieses Szenario zuverlässig. Bereits im Ansatz eines Durchrauschens greift der Nocken des Sicherheitsverriegelungsmoduls in den Nockenstopper und stoppt die Bewegung abrupt. Gleichzeitig bewirkt der Drehimpuls der Bremsscheibe, ausgelöst durch das plötzliche Stoppen der Antriebswelle, das sofortige Schließen der Lastdruckbremse. Die Sicherheitsverriegelung fungiert somit als zweite, unabhängige Bremse – ein entscheidender Vorteil insbesondere im Leitungsbau.
Nach dem Auslösen kann die Verriegelung ausschließlich durch zertifiziertes Fachpersonal wieder entsperrt werden. Ein manuelles Entriegeln von außen ist nicht möglich und schützt effektiv vor Fehlbedienung.

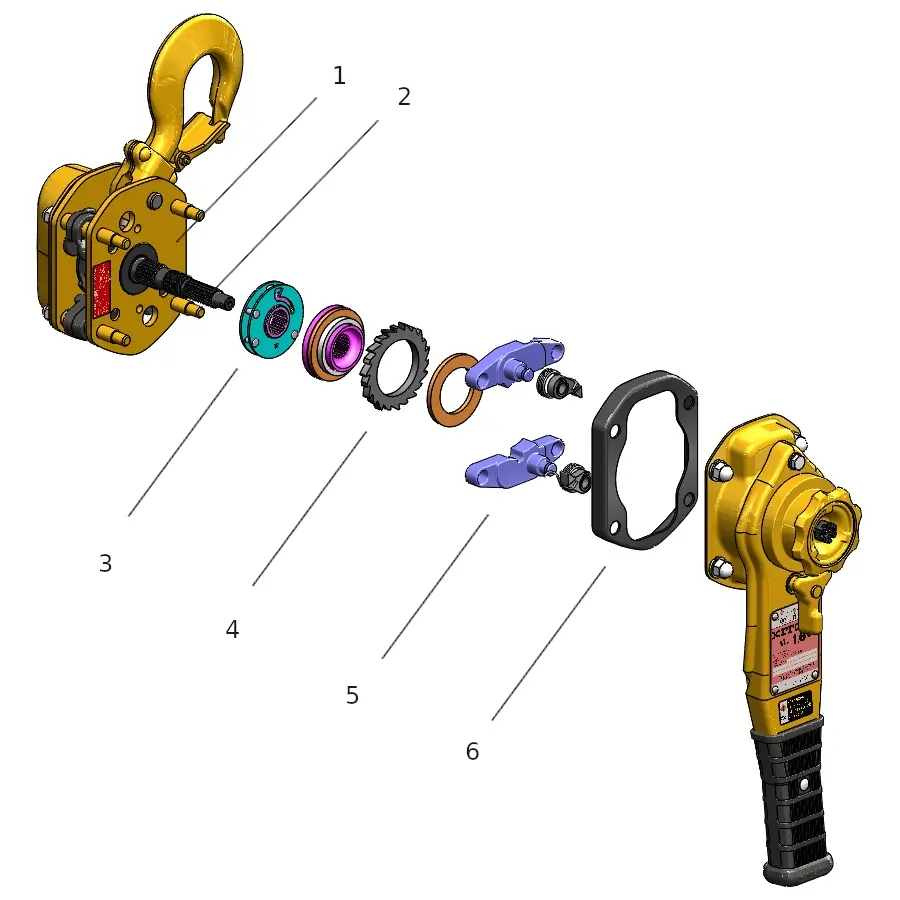

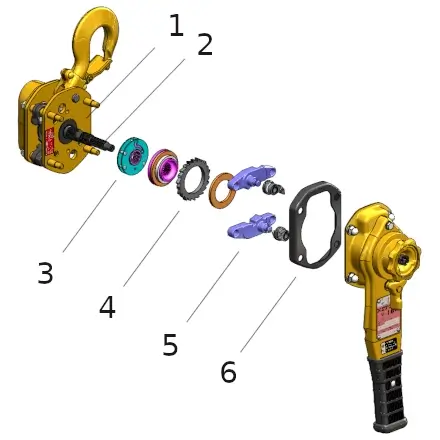

Bausatz und Unterschiede zum LB

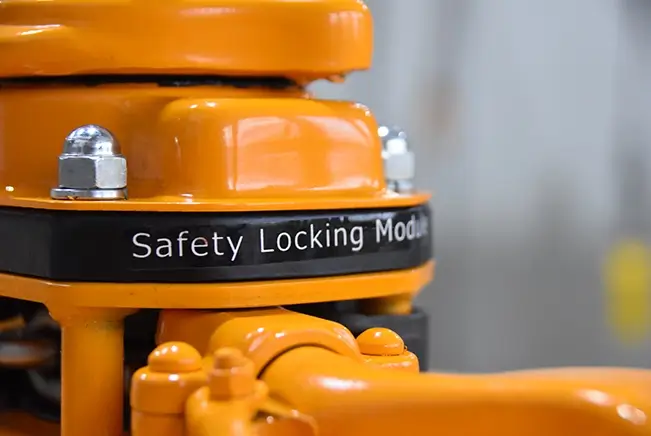

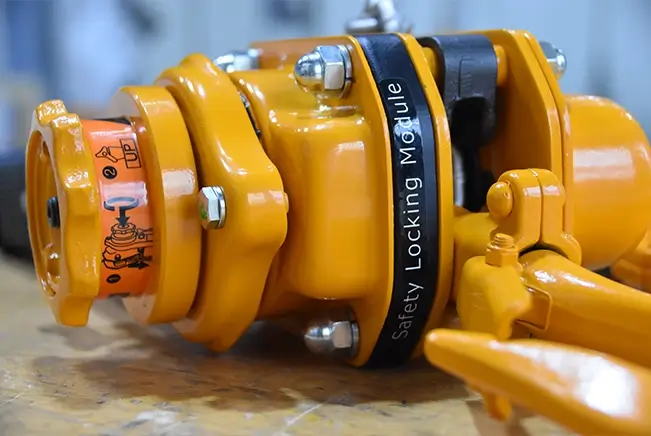

Durch das zusätzliche Sicherheitsmodul wird der Körper des Hebelzugs um 13 mm breiter und das Gesamtgewicht erhöht sich um etwa 0.5 kg. Das Modul ist durch eine schwarze Schutzhaube gekapselt und von außen eindeutig gekennzeichnet.
Alle bewährten Eigenschaften des LB bleiben vollständig erhalten: leichter Freilauf, geringe Hebelkräfte und ein bedienerfreundliches Handling. Zudem ist ein bestehender Hebelzug LB jederzeit nachträglich auf die erhöhte Sicherheitsstufe des LB-SL umrüstbar – für maximale Investitions- und Zukunftssicherheit.
Hebelzug LB-SL von Kito – doppelt sicher für anspruchsvolle Einsätze
Der Kito LB-SL ist ein besonders robuster Handhebezug für Heben, Ziehen und
Spannen unter harten Bedingungen – entwickelt für Anwendungen, bei denen eine kontrollierte Lastbewegung und ein hohes
Sicherheitsniveau entscheidend sind.
Das zentrale Merkmal ist die zusätzliche Sicherheitsverriegelung SL (Safety-Lock), die sich automatisch
aktiviert, wenn die Lastdruckbremse ausfällt, und die Last sicher hält.
Der LB-SL ist für 1,600 kg, 3,200 kg, 6,300 kg und 9,000 kg
verfügbar; bestehende Hebelzüge der Baureihe LB können mit einem SL Modifikations-Kit umgerüstet werden –
die Umrüstung ist jedoch ausschließlich über von Kito zertifizierte Vertriebspartner zulässig.
Einsatzbereiche

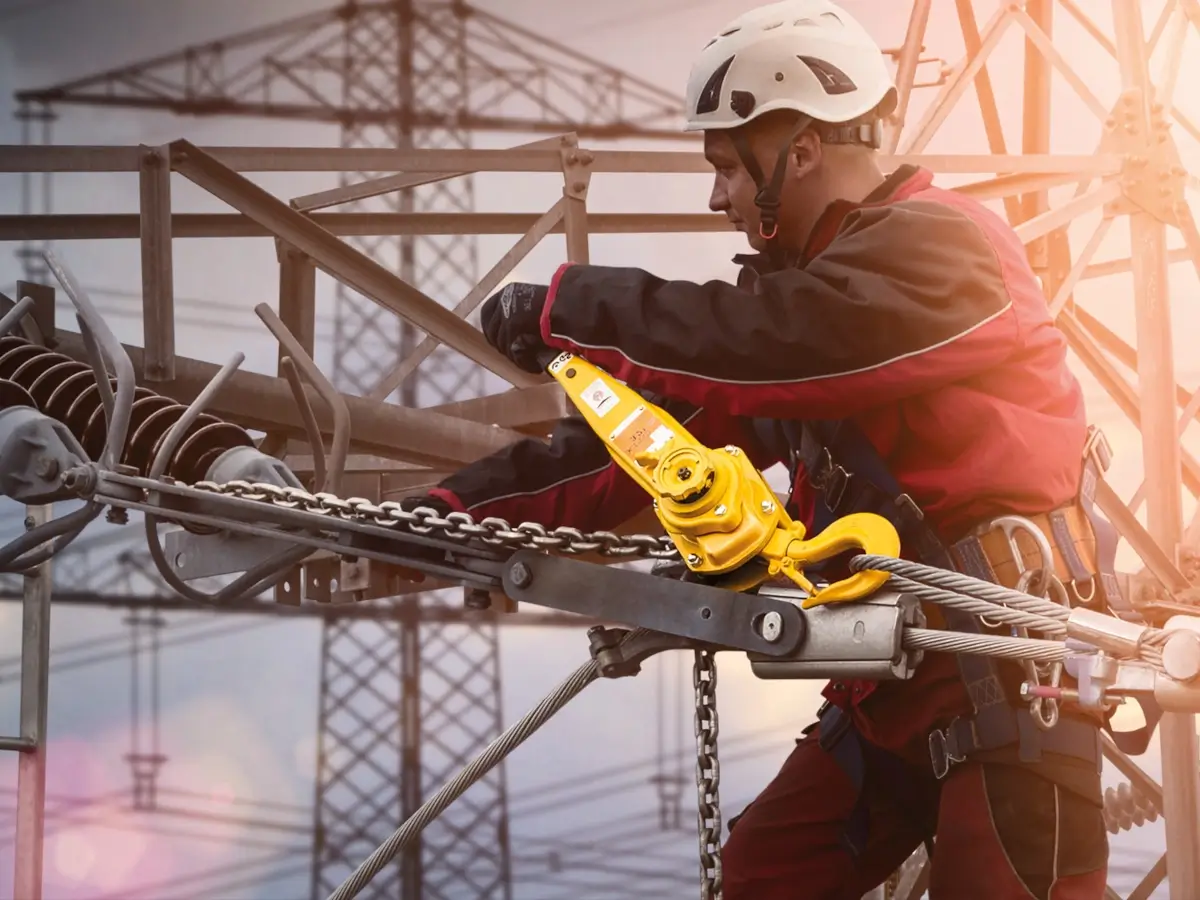

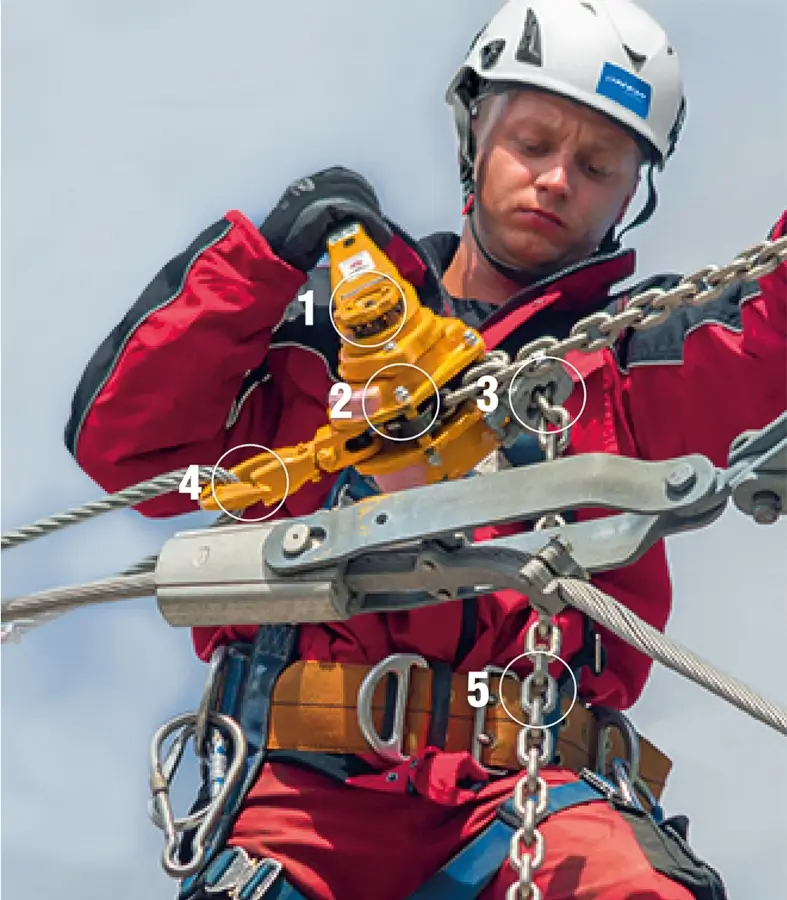

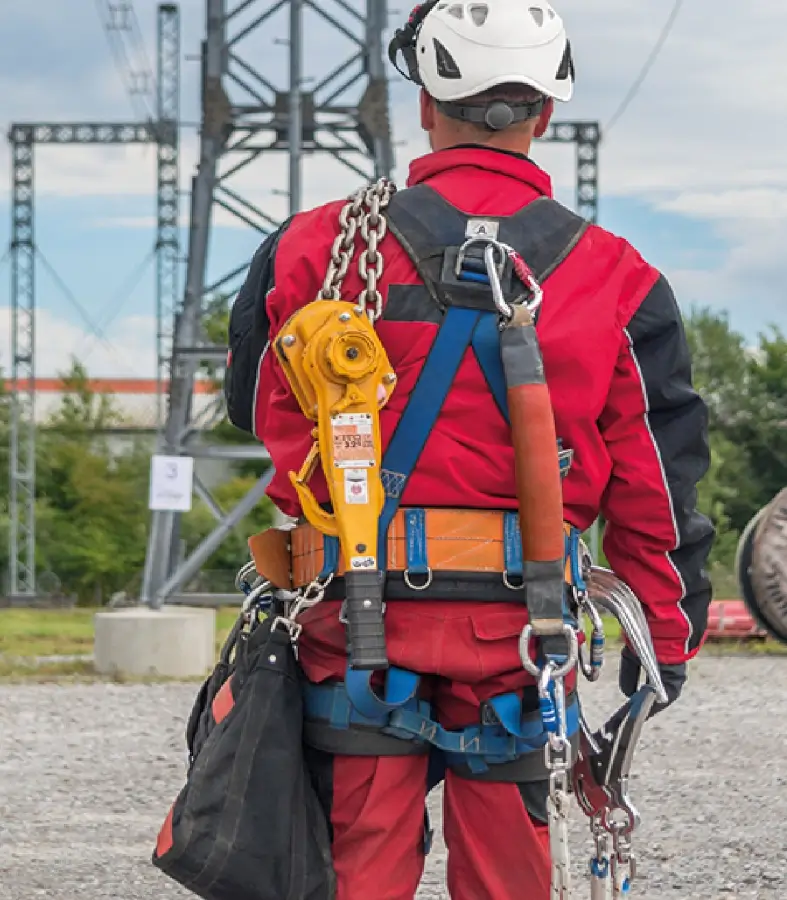

- Freileitungsbau und Seilzug-/Spannarbeiten (hohe Sicherheitsanforderungen bei wechselnden Lastsituationen)
- Industrie & Instandhaltung: Montage, Positionieren, Ausrichten, Umsetzen von Lasten
- Stahl- & Anlagenbau: kontrolliertes Ziehen/Spannen bei beengten Platzverhältnissen
- Baustelle: robuste Ausführung für raue Umgebungen (Schmutz, Witterung, Dauerbetrieb)
Was macht den LB-SL technisch besonders?
-
Safety-Lock (SL): zusätzliche Sicherheitsverriegelung, die bei Ausfall der Lastdruckbremse automatisch aktiviert und die Last hält.
-
Kettenfreilaufschaltung mit 2 Schaltstufen: Schutz vor unbeabsichtigtem Freilauf, auch unter Last.
-
Vernickelte Lastkette Güteklasse T, Ausführung V (G100), Bruchfestigkeit
1,000 N/mm2 für hohe Festigkeit und Korrosionsbeständigkeit.
-
Robustes Stahlblechgehäuse und feinverzahntes Präzisionsgetriebe für geringen Kraftaufwand und hohe Lebensdauer.
Varianten & Unterschiede
In der Praxis unterscheiden sich die Varianten vor allem durch Traglast (1,600/3,200/6,300/9,000 kg) und die verfügbare
Hubhöhe (1.5 m oder 3.0 m).
Mit steigender Traglast nimmt die Strangzahl zu (z. B. 2-strängig bzw. 3-strängig), was Einfluss auf Baugröße und Gewicht hat.
| Typ |
Traglast |
Hubhöhe |
Kito Code |
Handbedienkraft (Volllast) |
Lastkette |
Strangzahl |
Gewicht (1.5 m) |
Bauhöhe C |
Gewicht je zusätzl. 1 m Hub |
| LB-SL |
1,600 kg |
1.5 m |
LB016A015 |
33.3 daN |
7.1 x 19.9 mm |
1 |
8.5 kg |
335 mm |
1.1 kg |
| LB-SL |
1,600 kg |
3.0 m |
LB016A030 |
33.3 daN |
7.1 x 19.9 mm |
1 |
siehe „+1 m Hub“ |
335 mm |
1.1 kg |
| LB-SL |
3,200 kg |
1.5 m |
LB032A015 |
36.3 daN |
10.0 x 28.0 mm |
1 |
15.6 kg |
395 mm |
2.3 kg |
| LB-SL |
3,200 kg |
3.0 m |
LB032A030 |
36.3 daN |
10.0 x 28.0 mm |
1 |
siehe „+1 m Hub“ |
395 mm |
2.3 kg |
| LB-SL |
6,300 kg |
1.5 m |
LB063A015 |
37.2 daN |
10.0 x 28.0 mm |
2 |
26.6 kg |
540 mm |
4.7 kg |
| LB-SL |
6,300 kg |
3.0 m |
LB063A030 |
37.2 daN |
10.0 x 28.0 mm |
2 |
siehe „+1 m Hub“ |
540 mm |
4.7 kg |
| LB-SL |
9,000 kg |
1.5 m |
LB090A015 |
38.2 daN |
10.0 x 28.0 mm |
3 |
40.6 kg |
680 mm |
7.0 kg |
| LB-SL |
9,000 kg |
3.0 m |
LB090A030 |
38.2 daN |
10.0 x 28.0 mm |
3 |
siehe „+1 m Hub“ |
680 mm |
7.0 kg |
Hinweis: Die Tabelle zeigt die im Flyer veröffentlichten Kenndaten; bei 3.0 m Hubhöhe ergibt sich das höhere Gesamtgewicht über
„Gewicht je zusätzl. 1 m Hub“.
Häufige Fehler in der Praxis
-
Freilauf falsch bedienen: Die Freilaufschaltung ist als Sicherheitsfunktion ausgelegt; falsches Umschalten kann zu ungewolltem
Kettenlauf führen (immer gemäß Anleitung arbeiten).
-
Querzug / Seitenlast: Hebelzüge sind für axialen Zug ausgelegt; seitliche Belastung erhöht Verschleiß an Haken/Kette und
reduziert die Betriebssicherheit.
-
Umlenkung ohne geeignete Anschlagmittel: falsche Schäkel/Anschlagpunkte erhöhen Risiko von Verkippen, Hakenaufbiegen oder
Anschlagmittelversagen.
-
Umbauten / Demontage am SL-Modul: das Sicherheitsmodul darf nicht demontiert oder verändert werden.
-
LB auf LB-SL „selbst“ umrüsten: Umrüstung ist nur über zertifizierte Partner zulässig.
Sicherheitsaspekte & Normen
Der LB-SL erfüllt EN 13157 (Sicherheitsanforderungen für handbetriebene Hebezeuge wie Hebelzüge).
Die zusätzliche Sicherheitsverriegelung SL wirkt als „zweite Sicherung“, indem sie bei Bremsenausfall automatisch aktiviert und
ein Durchrauschen der Kette verhindert.
- Last niemals über Personen führen und den Gefahrenbereich freihalten
- Vor Einsatz prüfen: Haken, Sicherungsklinke, Kette, Gehäuse, Freilauf-Funktion
- Keine Modifikationen am Gerät (insbesondere am SL-Modul) vornehmen
- Geeignete Anschlagmittel verwenden und Zugrichtung möglichst axial halten
Passende/benötigte Artikel (Kito)
Für eine sichere Anwendung sind passende Anschlagmittel (z. B. Schäkel, Rundschlingen, Anschlagketten) und ein korrekt
ausgelegter Anschlagpunkt erforderlich. Als Option nennt Kito ein Kettensperrschloss (Chain lock), das je nach
Einsatzfall zusätzliche Sicherung/Handhabungsvorteile bieten kann; beim Einsatz sind die jeweiligen Anleitungen zu beachten.

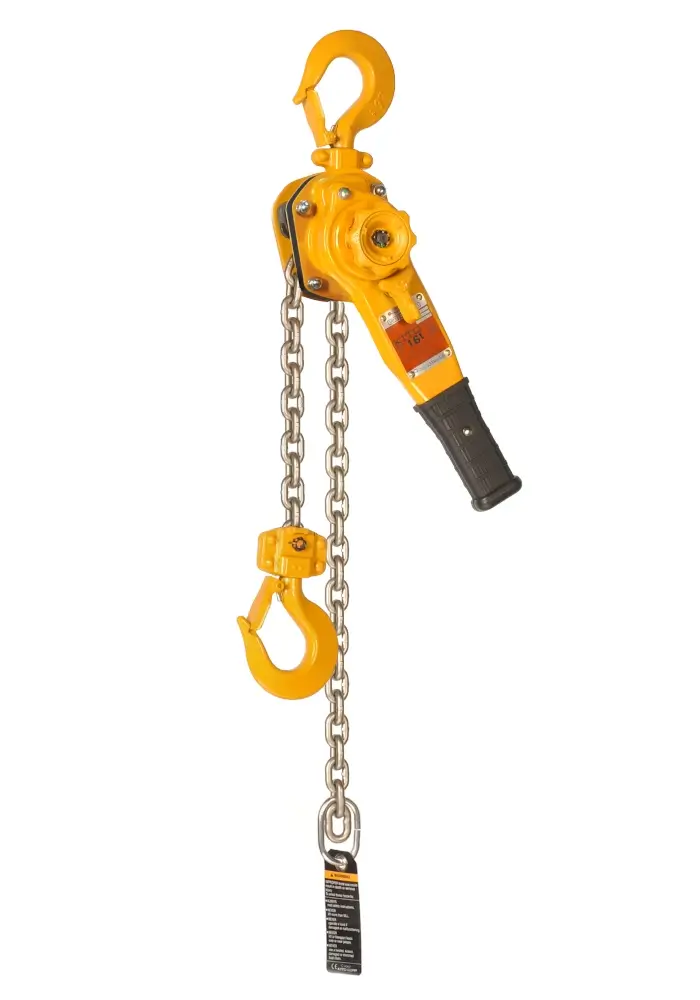

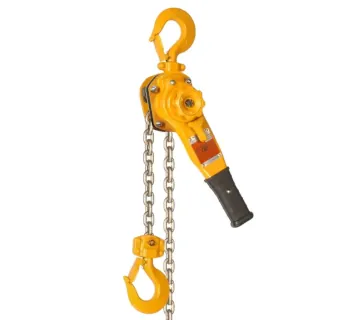

Produktbild
Beispielabbildung zur schnellen visuellen Einordnung des Kito LB-SL (Hebelzug mit Kette und Last-/Traghaken).
Hinweis: Abbildung beispielhaft; Ausführung kann je nach Traglast/Höhe variieren.
