Planeta Hubfahrwerk LHT-Hyperlow
Das Planeta Hubfahrwerk LHT-Hyperlow kombiniert Fahrwerk und integriertes Hubwerk in extrem kompakter Bauform, um die verfügbare Raumhöhe am I-/H-Träger maximal auszunutzen. Es ist in Ausführungen von 1000 kg bis 10000 kg (Standardhub 3 m) verfügbar.
- Hyperlow-Bauform für maximale Raumhöhen-Ausnutzung am Träger
- 2-in-1: integriertes Fahrwerk + Kettenzug in einem Gerät
- Überlastsicherung und doppelte Sicherheitssperrklinken
- Lastkette vergütet und galvanisiert nach DIN EN 818-7-T
- Konturierte Laufradprofile für flache und geneigte Träger
- 2-Schichten Lackierung in RAL 5010
- Handkette verzinkt; Handkettenbedienungslänge 2.5 m
Kettenstrang
kleinstes Hakenmaß
Flanschbreite
Artikel-Nr.:
= 3 m
= 3 m
= 3 m
Das Planeta Hubfahrwerk LHT-Hyperlow kombiniert Fahrwerk und integriertes Hubwerk in extrem kompakter Bauform, um die verfügbare Raumhöhe am I-/H-Träger maximal auszunutzen. Es ist in Ausführungen von 1000 kg bis 10000 kg (Standardhub 3 m) verfügbar.
- Hyperlow-Bauform für maximale Raumhöhen-Ausnutzung am Träger
- 2-in-1: integriertes Fahrwerk + Kettenzug in einem Gerät
- Überlastsicherung und doppelte Sicherheitssperrklinken
- Lastkette vergütet und galvanisiert nach DIN EN 818-7-T
- Konturierte Laufradprofile für flache und geneigte Träger
- 2-Schichten Lackierung in RAL 5010
- Handkette verzinkt; Handkettenbedienungslänge 2.5 m
Informationen: Hubfahrwerk LHT-Hyperlow

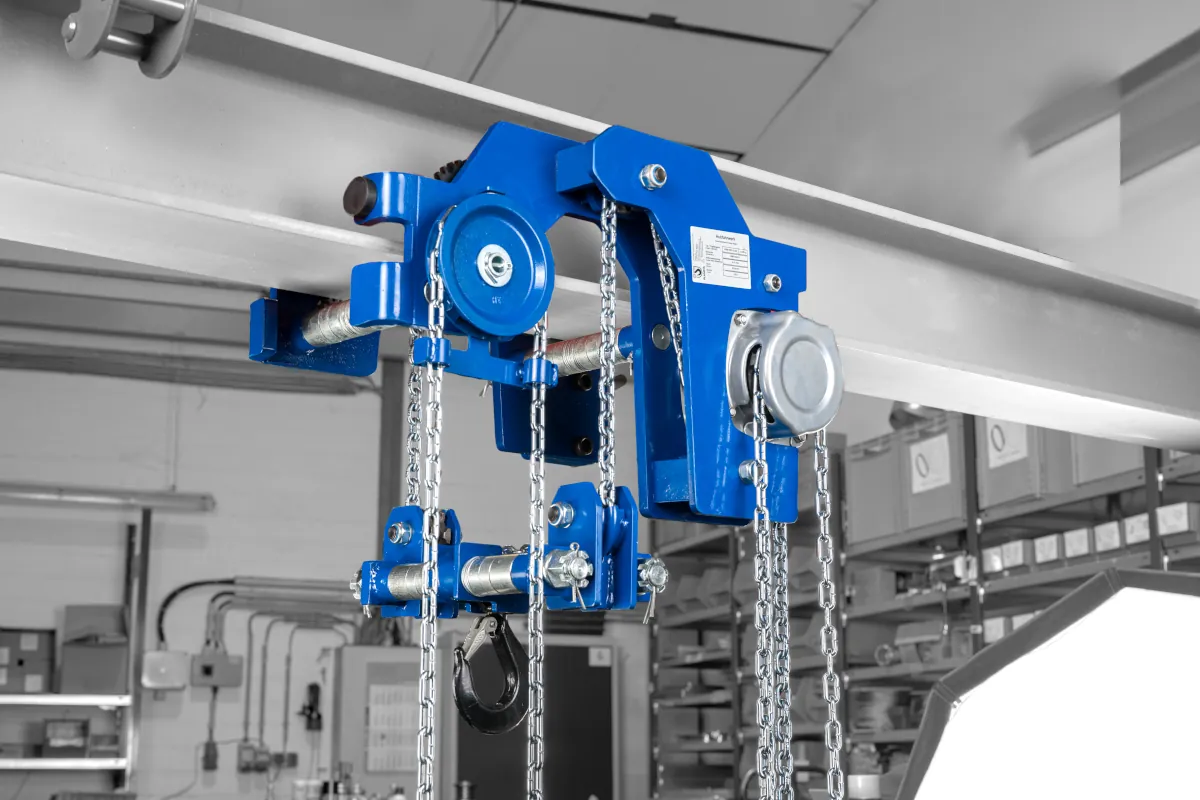

Das Planeta Hubfahrwerk LHT-Hyperlow ist ein besonders kompakt aufgebautes Kombinations-Hebezeug aus Fahrwerk und integriertem Kettenzug. Durch die extrem kurze Bauart wird der Lasthaken bis unmittelbar unter den Trägerflansch gezogen – ideal, wenn es auf maximale Ausnutzung der verfügbaren Raumhöhe ankommt.
Einsatzbereiche
Typische Anwendungen sind Montage- und Instandhaltungsarbeiten sowie das Heben, Halten und Positionieren von Lasten an I-/H-Trägern in Werkstätten, Fertigung, Anlagenbau und Lagertechnik. Überall dort, wo ein manuell verfahrbares Hebezeug mit besonders geringem Baumaß benötigt wird, spielt das LHT-Hyperlow seine Stärken aus.
Varianten und Auswahl
Das LHT-Hyperlow ist in fünf Tragfähigkeitsstufen von 1000 kg bis 10000 kg verfügbar, jeweils mit Standardhub 3 m. Je nach Ausführung kommen 2 oder 4 Kettenstränge zum Einsatz.
Sicherheitsaspekte und Normen
- Überlastsicherung (integriert in die Hubwerkskomponenten)
- Doppelte Sicherheitssperrklinken
- Lastkette: vergütet und galvanisiert, mit Eigenschaften nach DIN EN 818-7-T
- Handkette: verzinkte Ausführung
- Unterlagen: umfangreiche Bedienungsanleitung und Prüfbuch (Grundausstattung)
Grundausstattung
- Konturierte Laufradprofile für flache und geneigte Träger
- 2-Schichten Oberflächenlackierung in RAL 5010
- Standardhub 3 m sowie Handkettenbedienungslänge 2.5 m
Technische Daten
| Typ | Tragfähigkeit (kg) | Hubhöhe (m) | Kettenstränge | Kettengröße (mm) | Handkettenzugkraft (daN) | Haspelweg für 1 m Hub (m) | Haspelweg für 1 m Verfahrweg (m) | Gewicht mit 3 m Hub (kg) | Artikel-Nr. | EAN/GTIN |
|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 1000 | 3 | 2 | 5 x 15 | 29.5 | 59.06 | 3.575 | 59 | PLA-G20380 | 4250450438120 |
| 20 | 2000 | 3 | 2 | 6 x 18 | 33.2 | 78.76 | 4.630 | 68.8 | PLA-G20381 | 4250450438137 |
| 32 | 3200 | 3 | 2 | 8 x 24 | 34.4 | 121.52 | 5.643 | 139 | PLA-G20382 | 4250450438144 |
| 63 | 6300 | 3 | 2 | 10 x 30 | 43.2 | 193.33 | 5.708 | 227.5 | PLA-G20383 | 4250450438151 |
| 100 | 10000 | 3 | 4 | 10 x 30 | 33.8 | 386.68 | 6.701 | 340.7 | PLA-G20385 |
Mehrhub je Meter
| Typ | Gewicht Mehrhub (kg/m) | Best.-Nr. Mehrhub je m |
|---|---|---|
| 10 | 2.8 | G20390 |
| 20 | 3.3 | G20391 |
| 32 | 4.5 | G20392 |
| 63 | 6.1 | G20393 |
| 100 | 10.5 | G20395 |
Passende Artikel/Zubehör
- Mehrhub (Hubverlängerung je Meter) passend zur jeweiligen Ausführung
- Kettenbeutel (Sonderausstattung, auf Anfrage)
- Feststellvorrichtung (Sonderausstattung, auf Anfrage)
- Spezialschutz mit Bronzeteilen und Galvanisierungen (Sonderausstattung, auf Anfrage)
Alle Ausführungen im Überblick. Hubfahrwerk LHT-Hyperlow – Planeta (TOMANRO)
Direkt zur passenden Ausführung. Hubfahrwerk LHT-Hyperlow 10, Hub = 3 m
Direkt zur passenden Ausführung. Hubfahrwerk LHT-Hyperlow 20, Hub = 3 m
Direkt zur passenden Ausführung. Hubfahrwerk LHT-Hyperlow 32, Hub = 3 m
Direkt zur passenden Ausführung. Hubfahrwerk LHT-Hyperlow 63, Hub = 3 m
Direkt zur passenden Ausführung. Hubfahrwerk LHT-Hyperlow 100, Hub = 3 m
Technische Details als PDF. Datenblatt Kombifahrwerk LHT-Hyperlow (PDF)
Schnellübersicht als PDF. Katalogseite Planeta Hubfahrwerk LHT-Hyperlow (PDF)
Weitere Flaschenzüge mit integriertem Fahrwerk. Flaschenzüge mit Fahrwerk (TOMANRO)

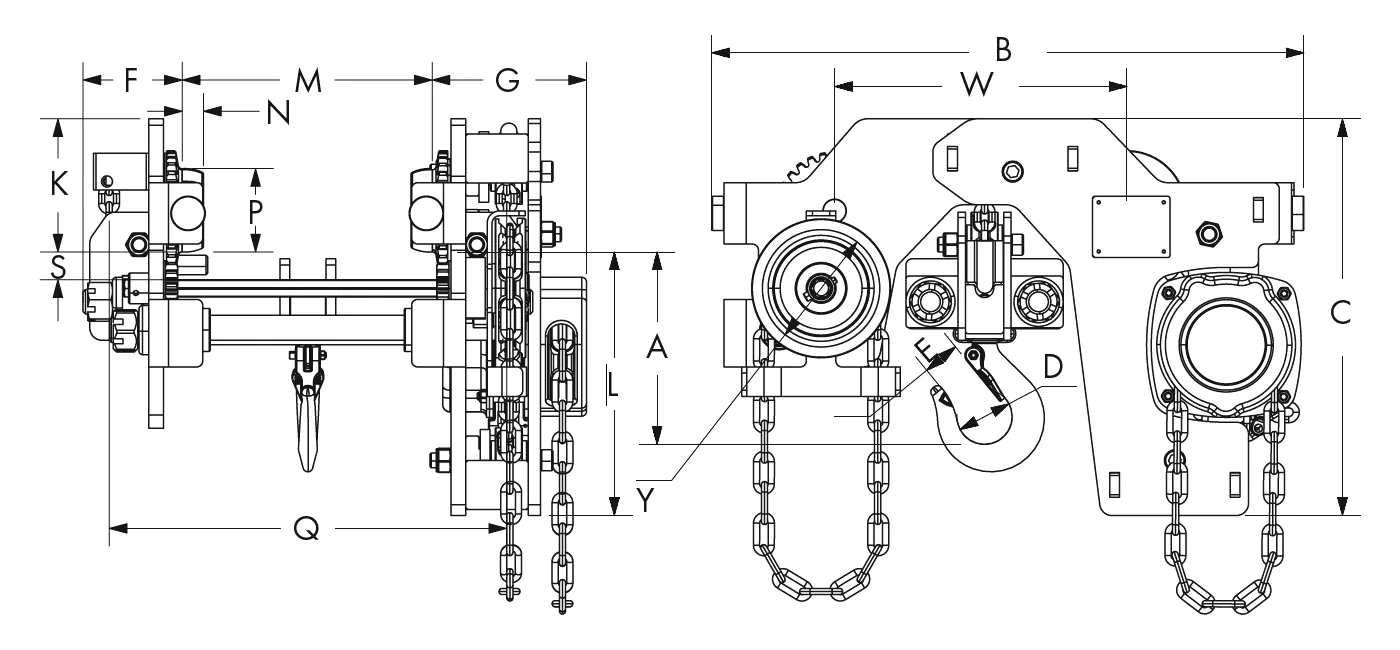

Abmessungen Hubfahrwerk LHT-Hyperlow
| Hubfahrwerk LHT-Hyperlow | Tragfähigkeit (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | K (mm) | L (mm) | M (mm) | N (mm) | P (mm) | Q (mm) | S (mm) | W (mm) | Y (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
