Die Sechskant-Kassette revolutioniert Ihre Arbeit mit einem Drehwinkel von 30-35°, der nicht nur die Produktivität steigert, sondern auch das lästige Problem der Werkzeugverkantung eliminiert – ein häufiger Nachteil herkömmlicher Drehmomentschlüssel.
Mit ihrer einfachen, robusten Konstruktion reduziert die Sechskant-Kassette den Wartungsaufwand auf ein Minimum. Die Antriebseinheitssets sind mit austauschbaren Sechskant-Kassetten erhältlich, was sie zu einem vielseitigen Werkzeug für anspruchsvolle Anwendungen macht.
Die Sechskant-Kassette revolutioniert Ihre Arbeit mit einem Drehwinkel von 30-35°, der nicht nur die Produktivität steigert, sondern auch das lästige Problem der Werkzeugverkantung eliminiert – ein häufiger Nachteil herkömmlicher Drehmomentschlüssel.
Mit ihrer einfachen, robusten Konstruktion reduziert die Sechskant-Kassette den Wartungsaufwand auf ein Minimum. Die Antriebseinheitssets sind mit austauschbaren Sechskant-Kassetten erhältlich, was sie zu einem vielseitigen Werkzeug für anspruchsvolle Anwendungen macht.

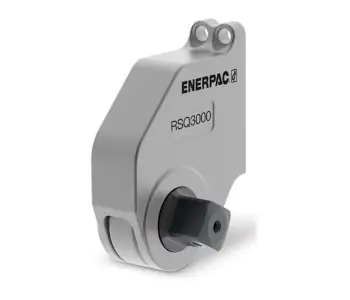

Die Vierkantkassette RSQ von Enerpac ist ein robustes Stahl-Kassettenmodul mit Außenvierkant, das mit passenden Antriebseinheiten RSL zu einem vollständigen hydraulischen Drehmomentschlüssel mit Vierkantantrieb kombiniert wird. Je nach Größe stehen Vierkantantriebe von 3/4 Zoll bis 2.1/2 Zoll und maximale Drehmomente bis rund 37965 Nm bei einem Betriebsdruck von 690 bar zur Verfügung.
Die RSQ-Serie zeichnet sich durch ein innovatives Design mit 30–35° Drehwinkel pro Arbeitshub aus und reduziert mit ihren weitgehend eingeschlossenen beweglichen Teilen Quetschpunkte und Verkantungseffekte deutlich. In Verbindung mit hochwertigen Steckschlüsseleinsätzen bietet sie ein sehr produktives und gleichzeitig sicheres System für anspruchsvolle Verschraubungsaufgaben.
| Modell | Vierkantantrieb | Drehmoment max. | Max. Betriebsdruck |
|---|---|---|---|
| RSQ1500 | 3/4 Zoll | 1909 Nm | 690 bar |
| RSQ3000 | 1 Zoll | 4176 Nm | 690 bar |
| RSQ5000 | 1.1/2 Zoll | 7191 Nm | 690 bar |
| RSQ8000 | 1.1/2 Zoll | 10659 Nm | 690 bar |
| RSQ11000 | 1.1/2 Zoll | 15123 Nm | 690 bar |
| RSQ19000 | 2.1/2 Zoll | 25547 Nm | 690 bar |
| RSQ28000 | 2.1/2 Zoll | 37965 Nm | 690 bar |
Alle RSQ-Modelle sind auf einen Systemdruck von 690 bar ausgelegt und erreichen in Kombination mit der passenden RSL-Antriebseinheit ein konstantes, gut kalkulierbares Drehmoment mit hoher Wiederholgenauigkeit. Über den Außenvierkant können standardisierte Impact-Stecknüsse eingesetzt werden, was die Flexibilität im Einsatz deutlich erhöht.
Die RSQ-Vierkantkassetten sind für schwere, wiederholgenaue Verschraubungen in der Industrie entwickelt und kommen überall dort zum Einsatz, wo hohe Drehmomente sicher und dokumentierbar auf Schraubverbindungen aufzubringen sind.
Durch den Außenvierkant eignen sich RSQ-Kassetten besonders, wenn bereits ein großer Bestand an Steckschlüsseleinsätzen vorhanden ist oder unterschiedlichste Schlüsselweiten über ein einziges Kassettenformat abgedeckt werden sollen.
Die RSQ-Serie umfasst mehrere Baugrößen, die sich in Drehmomentkapazität, Vierkantgröße und Bauraum unterscheiden. Für die richtige Auswahl sind insbesondere folgende Punkte wichtig:
Für Serienverschraubungen oder nachweispflichtige Verbindungen lohnt sich die Kombination aus RSQ-Kassette, abgestimmter Verschraubungspumpe und optionaler Verschraubungssoftware, um Druck-/Drehmomentwerte sauber zu dokumentieren.
Um die hohe Drehmomentgenauigkeit der RSQ-Vierkantkassetten auszunutzen, sollten typische Anwendungsfehler konsequent vermieden werden:
Empfohlen wird, die vom Schrauben- oder Flanschhersteller vorgegebenen Montageprozeduren (Drehmomentstufen, Reihenfolgen, Schmierstoffe) strikt einzuhalten und nach Möglichkeit zu dokumentieren.
Die Kombination aus RSQ-Vierkantkassette, RSL-Antriebseinheit und geeigneter Hydraulikpumpe bildet ein leistungsstarkes Hochdrucksystem, das verantwortungsvoll zu betreiben ist. Enerpac legt großen Wert darauf, durch ein möglichst geschlossenes Design Quetschstellen zu minimieren und alle beweglichen Teile weitgehend einzukapseln.
Für besonders sicherheitskritische Verschraubungen (z. B. Hochdruckflansche, sicherheitsrelevante Stahlbauknoten) sind regelmäßige Systemprüfungen und dokumentierte Kalibrierzertifikate unerlässlich.
Damit die Vierkantkassette RSQ ihr volles Potenzial entfalten kann, wird sie im Regelfall als Teil eines kompletten Enerpac-Verschraubungssystems eingesetzt. Dazu gehören passende Antriebseinheiten, Hydraulikschläuche, Pumpen, Stecknüsse und Sicherheitszubehör, die bei TOMANRO in abgestimmten Typenreihen erhältlich sind.
Enerpac Vierkantkassette RSQ – Typenseite:
Enerpac Vierkantkassette RSQ – Modellübersicht bei TOMANRO
Antriebseinheit RSL:
Enerpac Antriebseinheit RSL – Typenseite
Drehmomentschlüssel-Set RSQ:
Enerpac Drehmomentschlüssel-Set RSQ – Komplettsystem
Zwillingsschläuche THQ:
Enerpac Zwillingsschläuche THQ – Schlauchsets für Drehmomentschlüssel
Hydraulikschläuche 700-bar-Serie:
Enerpac Hydraulikschläuche – Hochdruckschläuche bis 700 bar
Verschraubungspumpen ZE4T / ZE5T:
Enerpac Verschraubungspumpe ZE4T / ZE5T – Elektroaggregate für Drehmomentschlüssel
Elektrische Verschraubungspumpe TQ700E:
Enerpac TQ700E – elektrische Hochleistungs-Verschraubungspumpe
Hochleistungs-Stecknüsse BSH:
Enerpac Hochleistungs-Stecknüsse BSH – Stecknüsse für hohe Drehmomente
Backup-Schlüssel BUS:
Enerpac Backup-Schlüssel BUS – sicheres Gegenhalten von Muttern
Safe T™ Torque Lock für RSQ & S-Serie:
Enerpac Safe T™ Torque Lock – Freihand-Sicherung für Enerpac Drehmomentschlüssel
Übersichtsseite Drehmoment mit 4-Kant:
Hydraulische Drehmomentschlüssel mit Vierkantantrieb – Übersicht bei TOMANRO
| Vierkantkassette RSQ | Vierkantantrieb (Zoll) | W (mm) | W1 (mm) | W2 (mm) | H (mm) | L (mm) | L1 (mm) | R (mm) |
|---|---|---|---|---|---|---|---|---|
