Simplex Planer Jack PJ

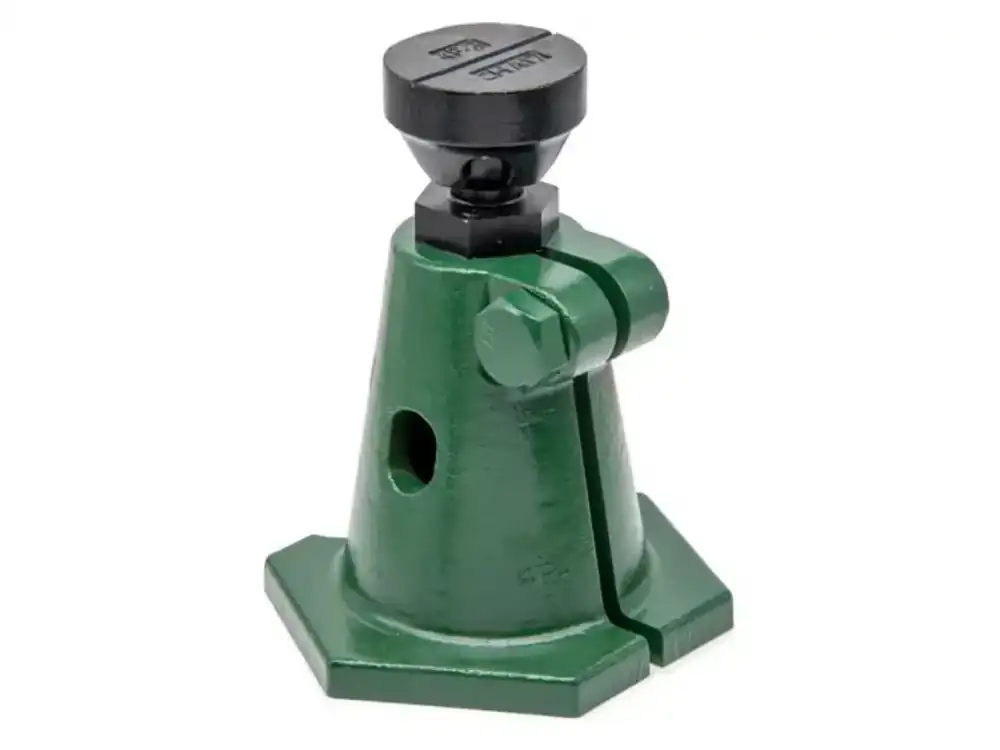

Der Simplex Planer Jack PJ ist ein kompakter Präzisionsheber zum Nivellieren, Ausrichten und Positionieren schwerer Maschinen mit fein dosierbarer Höhenverstellung. Sicherheitsmerkmale wie Arretierschraube gegen Absenken durch Vibrationen, Kugelgelenkkopf zur Lastzentrierung, gezahnte Basis zur Fixierung und geschlitzte Auflage gegen Abrutschen unterstützen kontrolliertes Arbeiten in Varianten von 2000 kg bis 8000 kg.
- Präzisionsheber für Nivellieren, Ausrichten und Positionieren
- Tragfähigkeit von 2000 kg bis 8000 kg (modellabhängig)
- Arretierschraube verhindert Absenken durch Vibrationen
- Kugelgelenkkopf für zentrierte Krafteinleitung und stabilen Stand
- Gezahnte Basis zur Fixierung am Maschinenbett
- Geschlitzte Auflage als Rutschschutz bei geradlinigen Anwendungen
- Kompakt und praxistauglich für Montage- und Instandhaltungseinsätze
Hub
Höhe min.
Höhe max.
Artikel-Nr.:
Der Simplex Planer Jack PJ ist ein kompakter Präzisionsheber zum Nivellieren, Ausrichten und Positionieren schwerer Maschinen mit fein dosierbarer Höhenverstellung. Sicherheitsmerkmale wie Arretierschraube gegen Absenken durch Vibrationen, Kugelgelenkkopf zur Lastzentrierung, gezahnte Basis zur Fixierung und geschlitzte Auflage gegen Abrutschen unterstützen kontrolliertes Arbeiten in Varianten von 2000 kg bis 8000 kg.
- Präzisionsheber für Nivellieren, Ausrichten und Positionieren
- Tragfähigkeit von 2000 kg bis 8000 kg (modellabhängig)
- Arretierschraube verhindert Absenken durch Vibrationen
- Kugelgelenkkopf für zentrierte Krafteinleitung und stabilen Stand
- Gezahnte Basis zur Fixierung am Maschinenbett
- Geschlitzte Auflage als Rutschschutz bei geradlinigen Anwendungen
- Kompakt und praxistauglich für Montage- und Instandhaltungseinsätze
Informationen: Planer Jack PJ
Der Planer Jack PJ von Simplex ist ein kompakter Präzisionsheber zum Nivellieren, Ausrichten und Positionieren schwerer Maschinen und Baugruppen, wenn eine kontrollierte, fein dosierbare Höhenanpassung benötigt wird. Für hohe Betriebssicherheit sorgen die seitliche Arretierschraube gegen Absenken durch Vibrationen, ein Kugelgelenkkopf zur Zentrierung der Lastkräfte, eine gezahnte Basis zur Fixierung an Maschinenbetten sowie eine geschlitzte Auflage gegen Abrutschen bei geradlinigen Anwendungen.
Einsatzbereiche
- Maschinenbau: exaktes Nivellieren und Ausrichten von Maschinenfüßen und Baugruppen.
- Instandhaltung: präzises Positionieren bei Service- und Justagearbeiten an Anlagen.
- Metallbearbeitung: Ausrichten von Maschinenbetten und schweren Komponenten im Werkstattumfeld.
- Montage: kontrollierte Höhenanpassung bei Einbau- und Passarbeiten mit schweren Teilen.
Unterschiede der Varianten
- Tragfähigkeit: Varianten von 2000 kg bis 8000 kg (modellabhängig).
- Arbeitsbereich: je nach Modell unterschiedlicher Hub sowie Höhe min. und Höhe max..
- Modellabstufung: PJ1P, PJ2P, PJ3P, PJ4P mit abgestuften Leistungsdaten.
Sicherheitsaspekte & Normen
Die Baureihe ist CE-konform und wird nach ANSI/ASME B30.1 Sicherheitsstandards gefertigt. Für den Einsatz bedeutet das: Lasten stets zentriert einleiten, einen stabilen und tragfähigen Untergrund sicherstellen, die Tragfähigkeit des gewählten Modells einhalten und die Arretierung so nutzen, dass ein Absenken durch Vibrationen verhindert wird.
- Vibrationen: die seitliche Arretierschraube fixiert die eingestellte Höhe und reduziert ungewolltes Nachgeben.
- Lastzentrierung: der Kugelgelenkkopf unterstützt eine stabile Krafteinleitung und vermindert Verspannungen.
- Rutschschutz: die geschlitzte Auflage vermindert Abrutschrisiken bei geradlinigen Anwendungen.
- Fixierung: die gezahnte Basis erleichtert das Sichern am Maschinenbett, um ein Wandern zu vermeiden.
Technische Daten
| Modell | Tragfähigkeit | Tragfähigkeit (kN) | Hub (Arbeitsbereich) | Höhe min. | Höhe max. | Gewicht | Artikel-Nr. |
|---|---|---|---|---|---|---|---|
| PJ1P | 2000 kg | 17.8 | 25.4 mm | 69.9 mm | 95.3 mm | 0.7 kg | ENE-PJ1P |
| PJ2P | 4000 kg | 35.6 | 38.1 mm | 95.3 mm | 133.4 mm | 1.4 kg | ENE-PJ2P |
| PJ3P | 6000 kg | 53.4 | 57.2 mm | 133.4 mm | 190.5 mm | 2.7 kg | ENE-PJ3P |
| PJ4P | 8000 kg | 71.2 | 101.6 mm | 190.5 mm | 292.1 mm | 5.4 kg | ENE-PJ4P |
Passende Artikel/Zubehör
- Simplex Screw Jack SJ: mechanischer Heber für Anwendungen, bei denen ein größerer Verstellbereich oder andere Tragfähigkeiten benötigt werden.
- Simplex Super Jack JJ: robuste Alternative für schwere Hebe- und Abstützaufgaben im Industrieeinsatz.
- Unterstellböcke: zur zusätzlichen mechanischen Abstützung nach dem Ausrichten, wenn die Anwendung dies erfordert.
Quellen & TOMANRO-Links
Planer Jack PJ (Typenseite)
Variantenübersicht mit Kerndaten und Ausstattungsmerkmalen.
https://www.tomanro.de/5089-Simplex_Planer_Jack_PJ-Typen

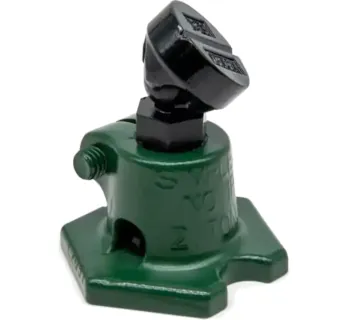

PJ1P (2000 kg)
Kompakte Ausführung für präzises Ausrichten.
https://www.tomanro.de/70352-Simplex_Planer_Jack_PJ_1P__2t__Hub25mm-Produkte
PJ2P (4000 kg)
Stärkere Ausführung mit erweitertem Arbeitsbereich.
https://www.tomanro.de/70353-Simplex_Planer_Jack_PJ_2P__4t__Hub38mm-Produkte
PJ3P (6000 kg)
Für höhere Lasten bei präziser Nivellierung.
https://www.tomanro.de/70354-Simplex_Planer_Jack_PJ_3P__6t__Hub57mm-Produkte
PJ4P (8000 kg)
Maximale Tragfähigkeit der Serie mit großem Hub.
https://www.tomanro.de/70355-Simplex_Planer_Jack_PJ_4P__8t__Hub101mm-Produkte
Simplex Screw Jack SJ (Typenseite)
Mechanische Alternative für Heben und Abstützen.
https://www.tomanro.de/5087-Simplex_Screw_Jack_SJ-Typen
Simplex Super Jack JJ (Typenseite)
Robuster Schraubheber für schwere Einsätze.
https://www.tomanro.de/5086-Simplex_Super_Jack_JJ-Typen

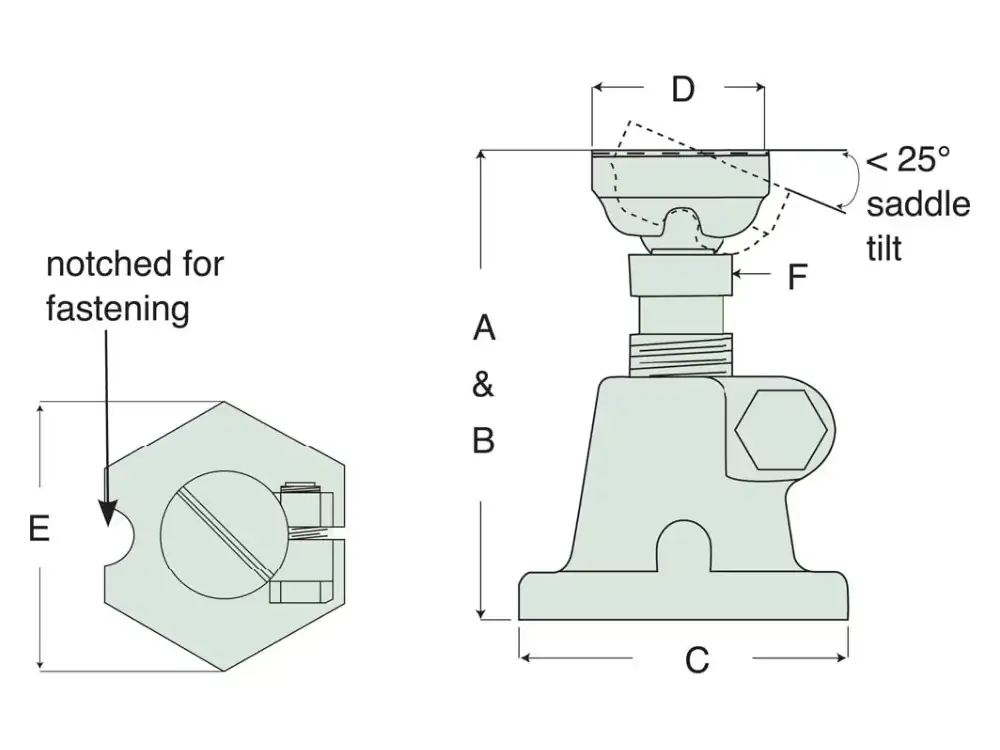

Abmessungen Planer Jack PJ
| Planer Jack PJ | Tragfähigkeit (kg) | Modell () | Tragfähigkeit (kN) | Hub (mm) | A - Bauhöhe eingefahren (mm) | B - Bauhöhe ausgefahren (mm) | C - Schlüsselweite an Basis (mm) | D - Sattel-Ø (mm) | E - Spitzenweite (mm) | F - Schlüsselweite (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
