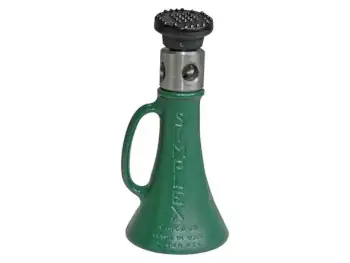

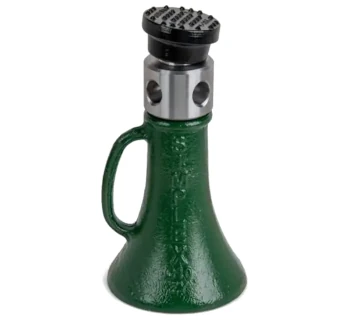

Simplex Screw Jack SJ

Der Screw Jack SJ von Simplex ist ein mechanischer Schraubspindelheber zum sicheren Heben, Abstützen und Positionieren schwerer Lasten mit zulässigen Drucklasten von 12 t, 20 t und 24 t.

Die Baureihe erreicht je nach Typ Hubwege bis 362.0 mm und ist damit ideal, um Maschinen, Stahlkonstruktionen oder Aggregate präzise anzuheben und zu nivellieren.

Ein Tragegriff, eine Hebelstange mit vier Steckpositionen und ein um 9° neigbarer Sattel sorgen für ergonomische Bedienung, flexible Handhabung und eine optimale Lastzentrierung.

Funktion und typische Einsatzbereiche

Der Screw Jack SJ arbeitet als mechanischer Spindelheber: Über eine eingesteckte Hebelstange wird die Spindel gedreht und die Last kontrolliert gehoben oder gesenkt. Die Konstruktion ist so ausgelegt, dass der Heber Lasten unbegrenzt halten kann und nicht selbsttätig absenkt.

• Maschinen- und Anlagenbau – Heben, Abstützen und Ausrichten von Maschinenbetten, Antrieben und Gestellen.
• Stahl- und Hallenbau – Positionieren von Trägern, Rahmen und Baugruppen vor dem Verschrauben oder Verschweißen.
• Wartung und Instandhaltung – Anheben und Unterbauen von Aggregaten, Pressen oder Getrieben bei Servicearbeiten.
• Transport- und Montageeinsätze – temporäre Abstützung und Nivellierung von Lasten vor Verladung oder Verschub.

Durch seine kompakte Bauhöhe und den integrierten Transportgriff lässt sich der Screw Jack SJ leicht an den Einsatzort bringen und ist besonders für den mobilen Einsatz geeignet.

Konstruktive Merkmale

Der Simplex SJ ist robust konstruiert und auf einen sicheren, langlebigen Betrieb im industriellen Alltag ausgelegt.

• Gehäuse mit Glockenfuß – schwerer, standsicherer Fuß mit großer Aufstandsfläche zur stabilen Kraftübertragung.
• Neigesattel 9° – der neigbare Sattel hilft, den Lastangriffspunkt zu zentrieren und reduziert Kantenbelastungen.
• Vier Bohrungen für Hebelstange – die Hebelstange kann in vier Positionen gesteckt werden, um den Bedienwinkel anzupassen und bei beengten Platzverhältnissen optimal zu arbeiten.
• Positiver Endanschlag – ein geschweißter Sicherheitsanschlag begrenzt den maximalen Hub und schützt Heber und Anwender vor Überhub.
• Last hält ohne Kriechen – die Spindelkonstruktion ist so ausgelegt, dass die Last nicht kriechend absinkt, sondern über lange Zeit sicher gehalten wird.
• CE-konform und ausgelegt nach ANSI/ASME B30.1 – erfüllt hohe sicherheitstechnische Anforderungen für mechanische Hebezeuge.

Technische Daten – Screw Jack SJ

Sicherheit und Einsatzhinweise

Der Screw Jack SJ ist ein mechanisches Hebezeug und muss gemäß den Herstellerangaben und einschlägigen Normen (u. a. ANSI/ASME B30.1, CE) betrieben und regelmäßig geprüft werden.

• Nur innerhalb der angegebenen Tragfähigkeit und auf tragfähigem, ebenem Untergrund arbeiten.
• Keine Personenbeförderung und kein Aufenthalt unter angehobenen Lasten ohne zusätzliche Sicherungsabstützung.
• Vor jedem Einsatz Gehäuse, Spindel, Sattel, Hebelstange und Griff auf Risse, Verformung und Verschleiß kontrollieren.
• Lasten stets ruhig und ruckfrei heben und senken; Hebelstange nicht mit Verlängerungen oder übermäßiger Kraft betreiben.
• Wiederkehrende Prüfungen in den vorgeschriebenen Intervallen durch eine befähigte Person durchführen und dokumentieren.
