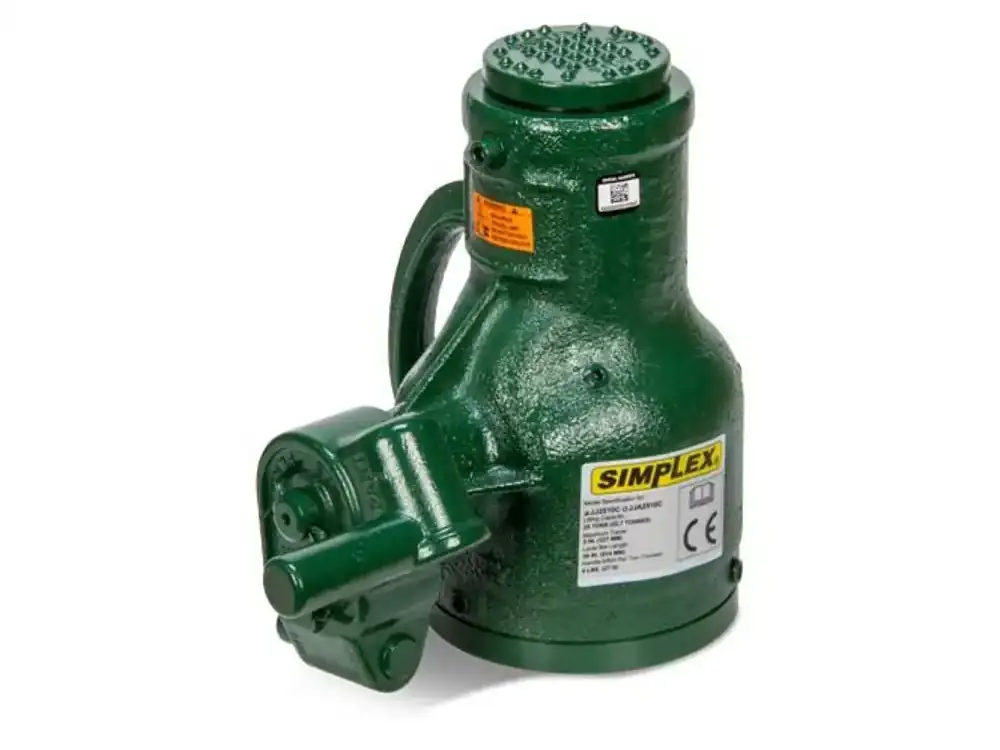

Simplex Super Jack JJ

Der Super Jack JJ von Simplex ist ein hochbelastbarer, mechanischer Ratschen-Schraubheber für das sichere und präzise Heben schwerer Lasten im Tragfähigkeitsbereich von rund 15–50 t (modellabhängig).

Die Ratschen-Spindelkonstruktion hält die Last unbegrenzt sicher in Position – ohne Nachsinken – und eignet sich damit ideal für Konstruktion, Industrieinstandhaltung und Rigging.

Dank wahlweise Stahl-, Aluminium- oder Sphärogussgehäuse, Kugellagern für geringen Handkraftbedarf und kompakter Bauform ist der Super Jack JJ optimal für schwere Hebeaufgaben auf engem Raum.

Funktion und typische Anwendungen

Der Super Jack JJ arbeitet als mechanischer Ratschen-Schraubheber: Über eine Ratschenklinke wird eine Spindel schrittweise gedreht und die Last mit kurzen, kontrollierten Hebelbewegungen gehoben oder gesenkt.

• Schwerer Maschinen- und Anlagenbau – Heben, Unterbauen und Ausrichten von Maschinen, Pressen und Aggregaten.
• Bau- und Stahlbau – Anheben und Positionieren von Stahlträgern, Schalungen und Konstruktionselementen.
• Industrielle Instandhaltung – Wartungs-, Montage- und Reparaturarbeiten an schweren Produktionsanlagen.
• Rigging und Schwertransport – millimetergenaue Lastpositionierung in Hebe- und Verschubsystemen.

Durch die mechanische Selbsthaltung der Ratschen-Spindel bleibt die Last in jeder Raststellung sicher stehen, ohne dass eine zusätzliche Bremse erforderlich ist.

Konstruktive Merkmale

Die JJ-Super Jacks sind für hohe Lasten, häufige Einsätze und maximale Sicherheit ausgelegt.

• Ratschen-Schraubheber-Design – die Last wird über eine Ratschen-Spindelkonstruktion bewegt; sie hält die Last unbegrenzt und kriecht nicht nach unten.
• Positiver Sicherheitsanschlag (positive shoulder stop) – begrenzt den Hubweg mechanisch und schützt Jack und Anwender vor Überhub.
• Gehäusevarianten:
  • Stahl-/Sphärogussgehäuse – besonders robust für raue Industrie- und Baustelleneinsätze.
  • Aluminiumgehäuse – deutlich reduziertes Eigengewicht bei gleicher Funktionalität.
• Kugellagerte Kinematik – Industriekugellager sorgen für ruhigen Lauf und geringen Handkraftbedarf an der Ratschenkurbel.
• Reversier-Ratsche mit Schnell-Drehgriff – ermöglicht schnelles Anlegen unter Last sowie feinfühliges Heben und Senken.
• Normgerechte Sicherheit – Auslegung und Werksprüfung nach ANSI/ASME B30.1 bzw. CE-Anforderungen für mechanische Hebezeuge.

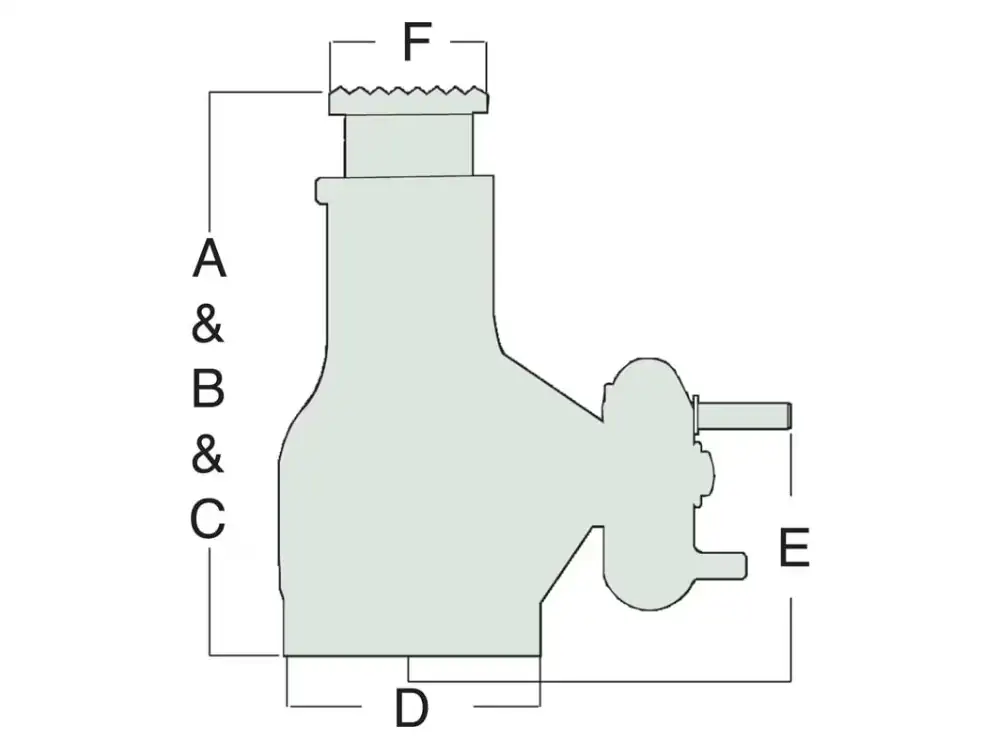

Technische Daten – Super Jack JJ (Auszug)

Sicherheit und Einsatzhinweise

Der Super Jack JJ ist ein mechanisches Hebezeug und muss nach den geltenden Normen und Herstellerangaben eingesetzt und geprüft werden.

• Nur innerhalb der angegebenen Tragfähigkeit und auf fester, tragfähiger Unterlage betreiben; geeignete Unterlegplatten verwenden.
• Keine Personenbeförderung und kein Aufenthalt unter angehobenen Lasten ohne zusätzliche Sicherungsabstützung.
• Vor jedem Einsatz Gehäuse, Spindel, Ratsche, Schulteranschlag und Lastaufnahmepunkt auf Risse, Verformung und übermäßigen Verschleiß kontrollieren.
• Last stets ruhig und ruckfrei heben und senken; Ratschenbewegung nur mit der vorgesehenen Hebel-/Handkraft ausführen.
• Regelmäßige wiederkehrende Prüfungen gemäß nationalen Vorschriften (z. B. DGUV, BetrSichV) durch eine befähigte Person durchführen und dokumentieren.
• Nur Originalzubehör und passende Aufnahmen des Herstellers verwenden, um die Standsicherheit und Tragfähigkeit nicht zu beeinträchtigen.
