Tractel Halter für rechteckige Seitenprofile

Seitenprofil

Wählen Sie das passende Seitenprofil für Ihre Anforderungen, je nach Breite (b) und Länge (a) des Profils.
Die folgenden Modelle sind in verzinktem Stahl (Galva) und Edelstahl (Edelst.) verfügbar.

Tractel Halter für rechteckige Seitenprofile

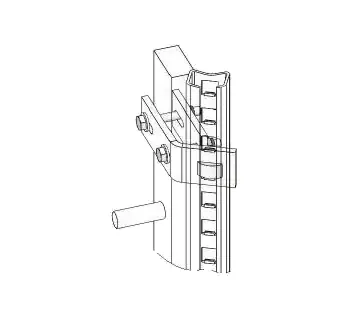

Der Tractel Halter für rechteckige Seitenprofile ist eine Halterung zur sicheren Montage der FABA™ A12 Steigschutzschiene am rechteckigen Seitenholm einer bestehenden Leiter. Die Halterung ist für eine stabile Verankerung ausgelegt und unterstützt die Integration einer starren Führung in vorhandene Leiterkonstruktionen mit rechteckigen Profilen.

Die Ausführung wird passend zur Geometrie des vorhandenen Seitenholms gewählt (Profilmaße a und b). Es sind 6 verschiedene Modelle verfügbar; je nach Variante stehen Materialoptionen in verzinktem Stahl oder Edelstahl zur Verfügung, und die Halterung wird mit einem Schraubensatz M12 x 35 mm geliefert.

Einsatzbereiche

• Industrie & Anlagenbau: Nachrüstung von Steigschutz an bestehenden Leitern mit rechteckigen Holmen
• Infrastruktur: Wartungs- und Inspektionszugänge an Bauwerken mit vorhandenen Leiteranlagen
• Energie & Versorgung: feste Aufstiege an Anlagen, bei denen eine FABA A12-Schiene an bestehende Leiterholme adaptiert werden soll
• Gebäudetechnik: Steigwege in Technikbereichen mit Leiterkonstruktionen aus rechteckigen Profilen

Unterschiede der Varianten

Die Varianten unterscheiden sich über die zulässigen Profilbereiche: Die Halter werden passend zur Profilhöhe a (Bereiche 6-20, 21-30 oder 31-50) und zur Profilbreite b (Bereiche 40-60, 61-80 oder 81-100) gewählt. Zusätzlich gibt es Materialoptionen in verzinktem Stahl oder Edelstahl (modellabhängig) für die Anpassung an die Umgebungsbeanspruchung.

Sicherheitsaspekte

Für eine zuverlässige Funktion der montierten Schiene ist entscheidend, dass der Halter zum vorhandenen rechteckigen Seitenprofil passt und fachgerecht montiert wird. Nur die passende Kombination aus Profilbereich und Halterausführung stellt sicher, dass die Schiene stabil und dauerhaft am Leiterholm fixiert ist.

Technische Beschreibung

Halterung zur Befestigung der FABA™ A12 Steigschutzschiene am rechteckigen Seitenholm vorhandener Leitern. Erhältlich in mehreren Profilbereichen, Materialoptionen verzinkter Stahl oder Edelstahl, Lieferung inklusive Schraubensatz M12 x 35 mm.

Montagehinweise

• Vorhandenes Seitenprofil vermessen und Variante passend zu a und b auswählen.
• Material passend zur Umgebung wählen: verzinkt oder Edelstahl (modellabhängig).
• Montage mit dem mitgelieferten Schraubensatz M12 x 35 mm ausführen.

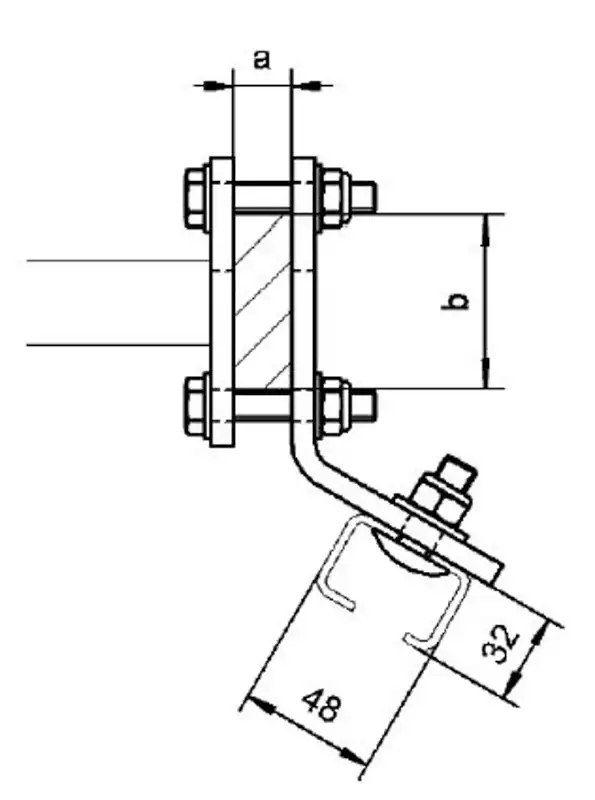

Abbildung

Passende Artikel/Zubehör

• FABA Steigleiter A12 (Systemübersicht und Komponenten)
• A12 Steigschutzschiene (Basis für die Montage an Haltern)
• A12 Steigschutzleiter (Systemleiter mit Schienenintegration)
• Zentrale Halterung (Montage der Schiene auf Sprossen, je nach Leiteraufbau)
• Halter für runde Seitenprofile (Alternative bei runden Leiterholmen)
