Tractel Halter für runde Seitenprofile

Der Tractel Halter für runde Seitenprofile ist eine seitliche Halterung zur sicheren und stabilen Befestigung der FABA A12 Steigschutzschiene an bestehenden Leitern mit runden Leiterholmen. Er ist für die seitliche Verankerung der Schiene ausgelegt und unterstützt die Integration des FABA A12-Steigschutzsystems in vorhandene Leiterkonstruktionen mit Rundprofilen.

Die Halterungen passen für Rundprofile mit Durchmessern zwischen Ø25 mm und Ø80 mm und sind in Ausführungen aus Stahl, feuerverzinkt oder Edelstahl (V4A) verfügbar. Jede Halterung wird mit einem M12 x 35 mm Schraubensatz geliefert.

Einsatzbereiche

• Industrie & Anlagenbau: Nachrüstung von Steigschutzschienen an vorhandenen Leitern mit runden Holmen
• Infrastruktur: Wartungs- und Inspektionszugänge an Bauwerken mit bestehenden Leiteranlagen
• Energie & Versorgung: sichere Aufstiege an Masten, Türmen oder Anlagen mit Leiteraufstiegen (runder Holm)
• Gebäudetechnik: feste Steigwege, bei denen eine seitliche Schienenbefestigung an Rundprofil-Holmen erforderlich ist

Unterschiede der Varianten

Die Varianten unterscheiden sich durch den zulässigen Rundprofil-Durchmesser (Ø25-33 mm, Ø34-55 mm, Ø56-80 mm) sowie durch den Werkstoff (Stahl, feuerverzinkt oder Edelstahl (V4A)). Die Auswahl erfolgt passend zum vorhandenen Leiterholm und zur Umgebungsbeanspruchung (Korrosion).

Sicherheitsaspekte & Normen

Der Halter ist eine Systemkomponente für FABA A12 Steigschutzlösungen im Kontext der EN 353-1 (mitlaufendes Auffanggerät an starrer Führung). Für den sicheren Einsatz ist entscheidend, dass die Halterung zum Holm-Durchmesser passt, fachgerecht montiert wird und die FABA A12 Steigschutzschiene dadurch dauerhaft stabil am Leiterholm befestigt ist.

Technische Beschreibung

Seitliche Halterung zur Verankerung der FABA A12 Steigschutzschiene an vorhandenen Leitern mit runden Seitenprofilen. Passend für Rundprofile Ø25-80 mm, Ausführungen in Stahl, feuerverzinkt oder Edelstahl (V4A), inklusive M12 x 35 mm Schraubensatz.

Montagehinweise

• Leiterholm prüfen: rundes Seitenprofil und passenden Durchmesserbereich auswählen (Ø25-33, Ø34-55, Ø56-80 mm).
• Werkstoff passend zur Umgebung wählen: Stahl, feuerverzinkt oder Edelstahl (V4A).
• Halterung für die seitliche Verankerung der FABA A12 Steigschutzschiene montieren und mit dem mitgelieferten M12 x 35 mm Schraubensatz verschrauben.

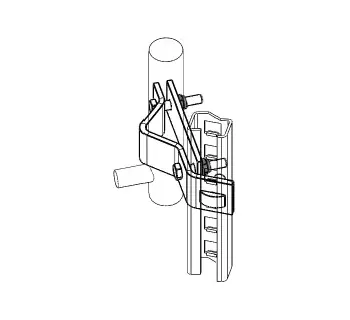

Abbildung

Passende Artikel/Zubehör

• A12 Steigschutzschiene (Basis der starren Führung im FABA A12 System)
• A12 Steigschutzleiter (Leiter mit integrierter Steigschutzschiene für Systemaufbau)
• Fangvorrichtung EZ (mitlaufendes Auffanggerät für FABA A12)
• A12 Befestigungssatz (Hammerkopfschraubensatz zur Systemmontage an Halterungen)
• A12 Stoßverbinder (Verbindung von A12 Schienenelementen)
