Tractel Zentrale Halterung

Die Tractel Zentrale Halterung ist eine Systemhalterung zur sicheren und stabilen Befestigung der FABA A12 Schiene in der Mitte von vorhandenen Sprossen einer bestehenden Leiter. Sie wird eingesetzt, wenn eine Führungsschiene nachträglich oder in bestehende Strukturen integriert werden soll, ohne die Sprosse seitlich zu belasten.

Die Halterung ist für runde sowie quadratische bzw. rechteckige Sprossen ausgelegt und wird abhängig vom Sprossenmaß in der passenden Ausführung gewählt. Für eine praxisgerechte Montage ist eine Mindestbreite der Sprossen von 350 mm vorgesehen; die benötigten Schraubensätze sind je nach Variante im Lieferumfang enthalten.

Einsatzbereiche

• Instandhaltung & Service: Nachrüstung einer FABA A12 Schiene an bestehenden Leitern
• Industrie & Anlagenbau: feste Steigwege mit mittiger Schienenführung an vorhandenen Leiterstrukturen
• Infrastruktur: Integration einer starren Führung in bestehende Aufstiegssysteme mit geeigneten Sprossen
• Gebäudetechnik: Wartungszugänge, bei denen eine mittige Schienenbefestigung erforderlich ist

Unterschiede der Varianten

Die Varianten unterscheiden sich durch den zulässigen Sprossenbereich (z. B. Ø16-25 mm oder Ø25-40 mm) sowie durch den Werkstoff (Stahl, feuerverzinkt oder Edelstahl (V4A)). Je nach Ausführung wird die Halterung mit dem passenden Schraubensatz geliefert (z. B. M12 x 50 mm oder M12 x 65 mm).

Sicherheitsaspekte & Normen

Die Zentrale Halterung ist eine Systemkomponente im Kontext der EN 353-1 (Steigschutzsysteme mit mitlaufendem Auffanggerät an starrer Führung). Für den sicheren Einsatz ist entscheidend, dass die Halterung zur Sprossenform und zum Sprossenmaß passt, mittig montiert wird und die FABA A12 Schiene dadurch stabil und fluchtend geführt wird.

Technische Beschreibung

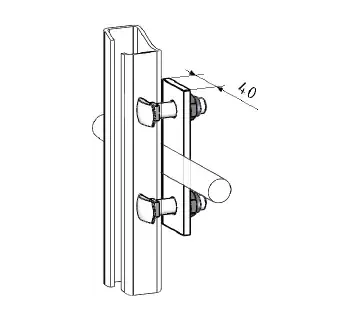

Mittige Sprossenhalterung zur Befestigung der FABA A12 Schiene auf vorhandenen Sprossen. Geeignet für runde Sprossen im Bereich Ø16-40 mm sowie für quadratische/rechteckige Sprossen von 16 x 16 mm bis 40 x 65 mm; Mindestbreite der Sprossen: 350 mm.

Montagehinweise

• Sprossenform und -maß prüfen: runde Sprossen im Bereich Ø16-40 mm bzw. quadratische/rechteckige Sprossen von 16 x 16 mm bis 40 x 65 mm.
• Sprosse auf ausreichende Mindestbreite 350 mm prüfen.
• Halterung mittig auf der Sprosse positionieren, damit die FABA A12 Schiene fluchtend geführt wird.
• Mit dem zur Ausführung gehörenden Schraubensatz (M12 x 50 mm oder M12 x 65 mm) verschrauben.

Passende Artikel/Zubehör

• FABA Steigleiter A12 (Systemübersicht und passende Komponenten)
• A12 Steigschutzschiene (starre Führungsschiene für das A12 System)
• A12 Steigschutzleiter (Systemleiter für vertikale Steigwege)
• Fangvorrichtung EZ (mitlaufendes Auffanggerät für die starre Führung)
• FABA-Sperren (Sicherung in Ein-/Ausstiegsbereichen je nach Systemaufbau)
