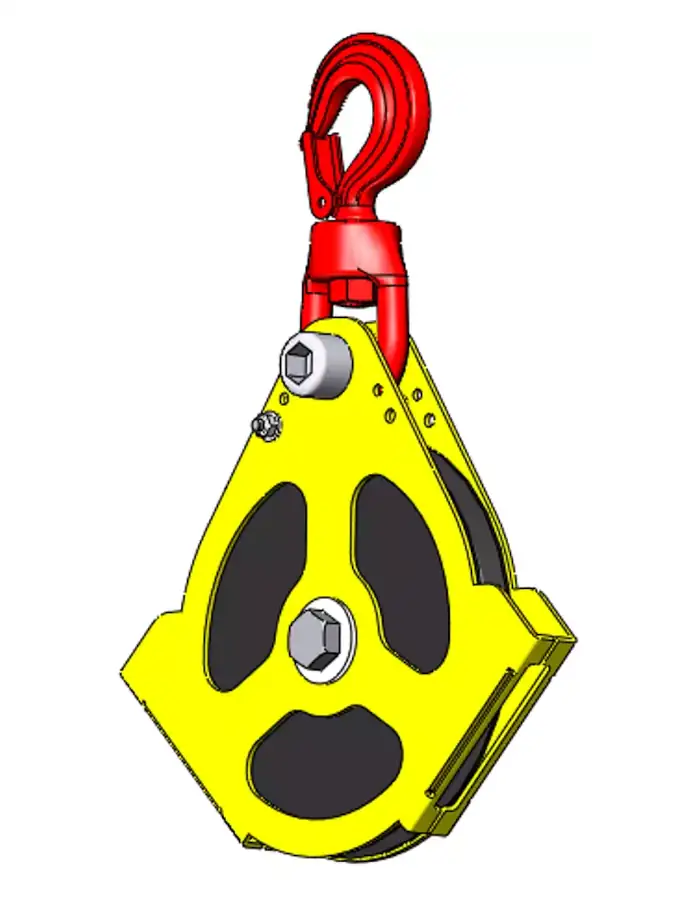

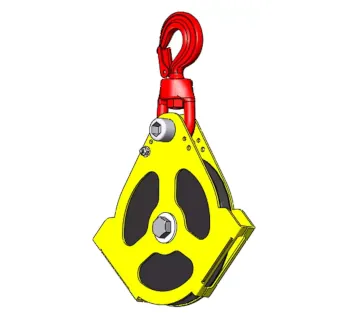

Tractel Umlenkrolle EPE

Die Tractel Umlenkrolle EPE ist eine robuste Drahtseil-Umlenkrolle für temporäre Hebe- und Seilzugsysteme und ist für den Personentransport gemäß EN 1808 zugelassen. Sie verfügt über einen Sicherheitshaken mit integriertem Wirbel, lässt sich dank durchdachter Konstruktion schnell montieren/demontieren und ist kompatibel mit Tractel-Winden.

Einsatzbereiche

• Personentransport in seilgeführten Systemen (z. B. temporäre Anwendungen) gemäß EN 1808.
• Heben von Ausrüstungen und Materialtransport, wenn eine schnelle Montage/Demontage gefordert ist.
• Umlenkung bei Tractel-Winden (z. B. minifor™/Tirak/Greifzug), um Zugrichtung und Anschlagpunkte zu optimieren.
• Baustelle, Montage, Windenergie: flexible Seilführung bei wechselnden Einsatzorten.

Konstruktion und Nutzen

Die Seilscheibe ist aus schwarzem Polyamid gefertigt, die Flansche bestehen aus hochfestem S690 Q-Stahl. Die Flansche wirken als Fingerschutz gemäß EN 1808 und dienen gleichzeitig als Endanschlag für die Winde; durch die Flanschgeometrie lässt sich das Seil besonders leicht einlegen.

Varianten und Unterschiede

Die EPE-Ausführung wird in mehreren Tragfähigkeiten angeboten. Innerhalb der EP-Baureihe gibt es zudem Ausführungen mit unterschiedlicher Haken-Ausstattung: EPC und EPF sind typischerweise mit Automatikhaken ausgestattet, während EPE und EPL über Hakensicherungen verfügen.

• EPE 1.6-8/9 für kleinere Seile und kompakte Systeme.
• EPE 2.4-10/12 als mittlere Ausführung für häufige Montage-/Serviceanwendungen.
• EPE 5-14/16 für höhere Lasten und größere Seildurchmesser.

Technische Daten

Wählen Sie die Ausführung passend zu Tragfähigkeit, Seildurchmesser und dem benötigten Rollen-Ø. Bei Personentransport-Anwendungen sind die zulässigen Betriebsbedingungen und Prüfanforderungen besonders strikt einzuhalten.

Praxis-Hinweis: Der Rollen-Ø beeinflusst die Biegebeanspruchung des Drahtseils. Zu kleineHook-/Seil-Dimensionen oder falsche Seilführung erhöhen Verschleiß und können die Betriebssicherheit reduzieren.

Häufige Fehler in der Praxis

• Falscher Seildurchmesser: Seil passt nicht korrekt in die Rolle, erhöhten Verschleiß und ungünstigen Lauf vermeiden.
• Seitliche Seilkräfte: schräger Einlauf führt zu Reibung an Flanschen und kann das Seil beschädigen.
• Ungeeigneter Anschlagpunkt: Haken/Wirbel nicht frei drehbar oder auf Kante belastet → verdrehte Seilführung.
• Personentransport ohne passende Dokumentation/Prüfung: Normanforderungen und regelmäßige Prüfungen werden unterschätzt.
• Stoßlasten: ruckartiges Anfahren/Abbremsen oder schlaffes Seil kann deutlich höhere Spitzenkräfte erzeugen als die Nennlast.

Sicherheit, Normen und Anforderungen

Die EP-Umlenkrollen (inkl. EPE) sind für Personentransport gemäß EN 1808 vorgesehen. Bei Anwendungen im Personentransport sind zusätzlich die relevanten Vorgaben (z. B. FEM 87 und die EG-Maschinenrichtlinie 2006/42/EG) sowie betriebliche Prüf- und Unterweisungspflichten zu berücksichtigen.

• Fingerschutz: Flansche dienen als Fingerschutz gemäß EN 1808.
• Sicheres Einlegen: Flanschgeometrie unterstützt das schnelle, korrekte Einlegen des Seils.
• Kompatible Systeme: nur in geeigneten, freigegebenen Kombinationen aus Winde, Seil und Anschlagmitteln betreiben.
• Regelmäßige Prüfung: Sichtprüfung vor Einsatz, wiederkehrende Prüfung nach Einsatzbedingungen und Vorschriften.

Passende Artikel und Zubehör

Für ein vollständiges System werden neben der Umlenkrolle EPE in der Praxis oft weitere Komponenten benötigt. Besonders sinnvoll ist die Kombination mit Tractel-Winden, passenden Drahtseilen und geprüften Anschlagmitteln, damit Seilführung, Tragfähigkeit und Sicherheitsanforderungen zusammenpassen.

• Tractel minifor™ (Motorseilzug/Durchlaufwinde) für flexible Hub- und Zuganwendungen mit großer Seillänge.
• Tractel Tirak (Seilzugwinde) für konstante Zugbewegungen und industrielle Anwendungen.
• Tractel Greifzug (Mehrzweckzug) für manuelle Zug-/Hubarbeiten und mobile Einsätze.
• Drahtseil passend zu Seil-Ø und Einsatzfall (Biegewechsel, Umlenkung, Umgebung).
