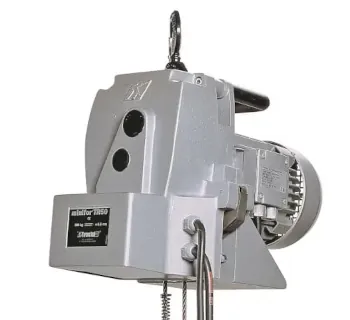

Tractel minifor™ mit Funkfernsteuerung

Der Tractel minifor™ ist eine tragbare elektrische Winde mit unbegrenzter Hubhöhe und eignet sich besonders für Anwendungen, bei denen Lasten über große Höhen bewegt werden sollen (typisch > 30 m; Hübe von 100 m und mehr sind möglich). In der Variante mit Funkfernsteuerung ist der minifor für mobile Hub- und Zugaufgaben ausgelegt, bei denen die Steuerung aus Distanz (z. B. am Mastfuß oder in der Montagezone) praxisrelevant ist.

Belegt ist zudem: Der Lieferumfang umfasst ein 1 m langes Stromversorgungskabel; je nach Stromart ist ein Schukostecker oder ein CEE-Stecker vorverdrahtet.

Einsatzbereiche

• Bau & Montage: Materialhub in Schächten, an Fassaden oder bei temporären Installationen mit langen Hubwegen.
• Windenergie: Hub- und Positionieraufgaben in und an Windkraftanlagen.
• Telekommunikation & Energieübertragung: Heben von Ausrüstung/Werkzeug an die Spitze größerer Masten; Aufbau am Mastfuß, Seilführung über Umlenkrolle.
• Arbeiten am Dreibein (Tripod-Anwendungen): geeignet für mobile Setups mit wechselnden Einsatzorten.

Funktionsprinzip

Der minifor ist als Materialdurchlaufwinde (Seil läuft durch das Gerät) ausgelegt: Das Drahtseil wird durch den Motorzug geführt und nicht auf eine Trommel aufgewickelt – dadurch kann das Seil prinzipiell beliebig lang gewählt werden (Hubweg abhängig vom eingelegten Seil).

Das Antriebskonzept arbeitet über eine Treibscheibe mit Reibschluss (Selbstklemmprinzip): Je höher die Traglast, desto höher ist der Anpressdruck in der Treibscheibe – damit steigt der Reibschluss, Schlupf wird minimiert und die Sicherheit im Betrieb erhöht.

Varianten & Unterschiede

• Tragfähigkeitsklassen: Ausführungen von 100 kg bis 550 kg (je nach Typ).
• Hubgeschwindigkeit: je nach Modell z. B. 5 m/min, 7 m/min, 13 m/min oder 15 m/min.
• Versorgungsspannung: je nach Ausführung 230 V / 50 Hz oder 400 V / 50 Hz (modellabhängig).
• Seilaufnahme mit Wickler: ausgewählte Modelle sind als Variante inkl. Wickler mit 20 m, 27 m oder 40 m Seilaufnahme aufgeführt (kompaktere Handhabung durch definierte Seillänge).
• Seil-Ø: in der aufgeführten Baureihe durchgängig 6.5 mm.

Sicherheit & Betriebshinweise

• Verwenden Sie das passende minifor-Seil (speziell abgestimmtes Maxiflex-Stahlseil mit engen Toleranzen) – es ist auf das Selbstklemm-/Treibscheibenprinzip der minifor-Seildurchlaufwinden abgestimmt.
• Das Minifor-Seil wird u. a. mit Sicherheitshaken und konischer Spitze beschrieben (praxisgerecht für Anschlag und Einführen).
• Achten Sie darauf, dass das Seil während des Betriebs ständig durch die Last gespannt bleibt; wird eine Last beim Absenken kurzzeitig durch ein Hindernis „entlastet“, kann beim anschließenden Freikommen ein erhöhtes Risiko entstehen.
• Komponenten mit Beschädigungen (z. B. Kabel mit sichtbaren Schäden) sollen gemäß Anleitung konsequent aus dem Betrieb genommen werden.
• Typisches Setup bei Mast-/Turmanwendungen: Montage der Winde am Fußpunkt und Seilführung über Umlenkrolle zur optimalen Seilrichtung.

Technische Daten

Die folgende Übersicht listet alle auf der Katalogseite zum Typ minifor™ mit Funkfernsteuerung aufgeführten Modelle (Modellbezeichnung/Leistungsdaten).

Passende Artikel/Zubehör

• Minifor-Seil Ø 6.5 mm: speziell abgestimmtes Maxiflex-Stahlseil mit enger Toleranz und vorkonfektionierten Enden (Sicherheitshaken/konische Spitze).
• Umlenkrolle / Umlenkrollen-Setup: zur praxisgerechten Seilführung (z. B. beim Heben am Mast mit Ablenkung).
• minifor™ mit integriertem Wickler: Alternative, wenn definierte Seilaufnahme (20 m / 27 m / 40 m) und kompakte Transportlösung im Vordergrund stehen.
