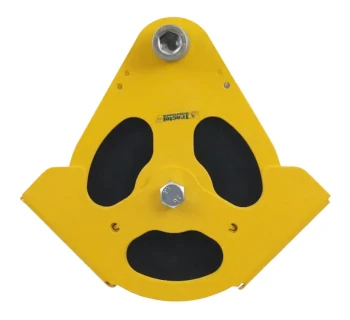

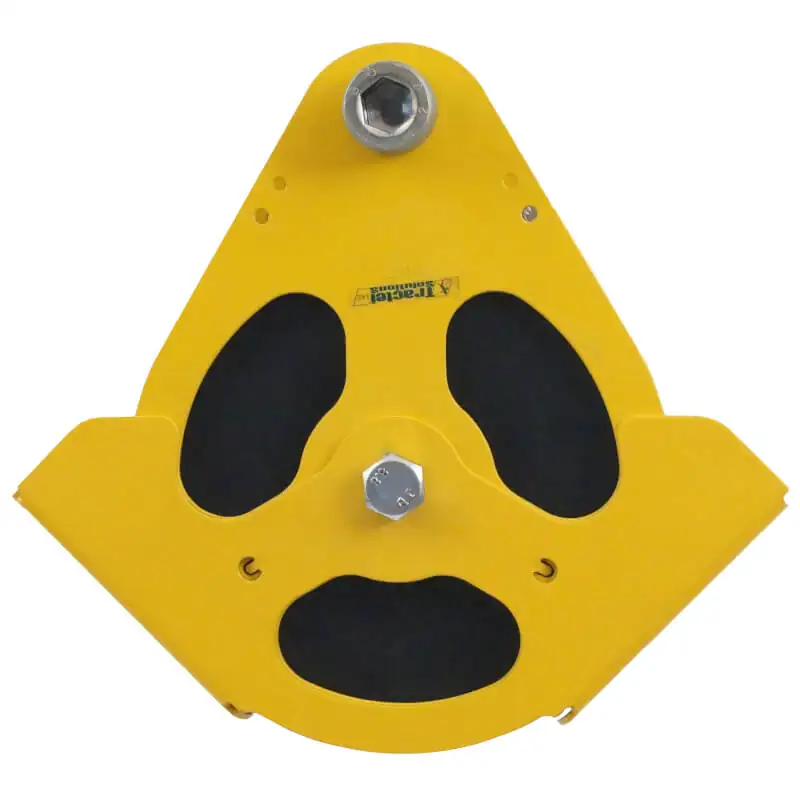

Tractel Umlenkrolle EPA

Die Umlenkrolle EPA von Tractel ist eine robuste Drahtseil-Umlenkrolle mit Bolzenaufnahme, die gemäß EN 1808 für den Personentransport zugelassen ist und sich zugleich für den sicheren Materialtransport eignet.

Sie ist Teil der EP-Baureihe EPA / EPC / EPF / EPE / EPL und wurde speziell für temporäre Hebe- und Seilzuganlagen entwickelt, bei denen eine schnelle Montage und Demontage der Umlenkrolle erforderlich ist.

Die EPA-Ausführung verfügt über eine zentrale Bolzenaufnahme anstelle eines Hakens und eignet sich damit ideal für die feste Integration in Traversen, Konsolen und Stahlkonstruktionen.

Funktion und typische Anwendungen

Die Umlenkrolle EPA dient als Seilumlenkung bzw. als Umlenk- oder Richtungsrolle für Drahtseile und wird in Verbindung mit TRACTEL-Winden (z. B. tirak™ oder tirfor®) und anderen Hebezeugen eingesetzt.

• Personentransport im Rahmen kompletter, nach EN 1808 zugelassener Systeme (z. B. Fassadenbefahranlagen, temporäre Zugangsanlagen).
• Materialtransport – temporäre Hebe- und Seilzuglösungen auf Baustellen, in Industrieanlagen oder bei Wartungsarbeiten.
• Seilzuganlagen – Umlenkung von Drahtseilen zur Richtungsänderung oder zur Einrichtung einfacher Flaschenzugsysteme.
• Feste Konstruktionen – Verschraubung oder Verschweißung über Bolzenaufnahme an Rahmen, Auslegern oder Traversen.

Durch die Ausführung als EP-Umlenkrolle ist die EPA für schnelle Installation und Demontage konzipiert und kann sowohl an festen als auch temporären Anschlagpunkten verwendet werden.

Konstruktive Merkmale

Die Umlenkrolle EPA ist für den professionellen Dauerbetrieb in Personen- und Lasthebeanwendungen ausgelegt.

• Zugelassen für Personentransport gemäß EN 1808 – für sicheres Heben von Personen und Geräten in temporären Anlagen.
• Seilscheibe aus schwarzem Polyamid für schonenden Seillauf und geringe Reibung.
• Flansche aus hochfestem S690 Q Stahl für hohe Stabilität und lange Lebensdauer, auch bei intensiver Nutzung.
• Flansche mit Doppelfunktion – dienen als Fingerschutz nach EN 1808 und gleichzeitig als Endanschlag für die Winde.
• Intelligente Flanschgeometrie erleichtert das Einlegen des Drahtseils, ohne die Rolle komplett zu zerlegen.
• Bolzenaufnahme statt Haken – ideal zur festen Montage an Trägern, Konsolen und Stahlkonstruktionen.
• Hoher Sicherheitsfaktor – die Auslegung der EP-Baureihe entspricht den Anforderungen für Man-Riding-Anwendungen (z. B. FEM 87, Maschinenrichtlinie).
• Farbkennzeichnung: Flansche gelb, Rolle schwarz – für gute Sichtbarkeit und einfache Identifikation.

Technische Daten – Umlenkrolle EPA

Sicherheit und Anwendungshinweise

Die Umlenkrolle EPA ist ein Lastaufnahmemittel für Drahtseile und muss immer als Teil eines zugelassenen Hebe- oder Personentransportsystems verwendet werden.

• Für den Personentransport nur im Rahmen kompletter EN-1808-konformer Systeme einsetzen (z. B. Tractel-Fassadenbefahranlagen).
• Nur Drahtseile im freigegebenen Seil-Ø mit ausreichender Bruchkraft verwenden und auf korrekten Sitz in der Seilrille achten.
• Tragfähigkeit (WLL) der Umlenkrolle, der Anschlagpunkte und der übrigen Systemkomponenten darf nicht überschritten werden.
• Vor jeder Benutzung Flansche, Seilscheibe, Bolzenaufnahme und Befestigung auf Verformungen, Risse, Korrosion und übermäßigen Verschleiß prüfen.
• Montage nur an tragfähigen Konstruktionen; Befestigungsbolzen und Schrauben nach Herstellerangaben auslegen und sichern.
• Wiederkehrende Prüfungen und Dokumentation ausschließlich durch eine befähigte Person gemäß den geltenden Vorschriften (z. B. DGUV, BetrSichV) durchführen.
