Chicago Pneumatic Drehschrauber (CP2755/CP2765/CP2780)

Die Chicago Pneumatic Drehschrauber CP2755, CP2765 und CP2780 sind kompakte 1/4" Druckluft-Drehschrauber mit HEX-Bitaufnahme, ergonomischem Pistolengriff und progressivem Auslöser. Sie sind für schnelle Befestigungsaufgaben in Holz und anderen weichen Materialien ausgelegt und verfügen über eine Einhand-Umsteuerung direkt am Abzug sowie einen rutschfesten Gummigriff.

Die Modelle CP2755 und CP2765 arbeiten mit Direktantrieb (non shut-off stall), während der CP2780 mit einer Positive-Clutch-Kupplung ausgestattet ist. Damit deckt die Serie ein Drehmoment-Spektrum von etwa 7.3 Nm bis 10 Nm bei Drehzahlen bis 2200 1/min ab.

• 1/4" HEX-Schnellwechselfutter für zügige Bitwechsel.
• Direktantrieb (CP2755/CP2765) bzw. Positive Clutch (CP2780) für unterschiedliche Verschraubungsstrategien.
• Progressiver Auslöser für feinfühlige Drehzahlsteuerung.
• Einhand-Umsteuerung am Handgriff für schnelles Umschalten von Vorlauf auf Rücklauf.
• Leichtes Aluminiumgehäuse und kompakte Bauform für Arbeiten in beengten Bereichen.

Einsatzbereiche – wo die CP2755/CP2765/CP2780-Serie überzeugt

Die Drehschrauber sind typische Montagewerkzeuge für Schrauben bis etwa M6, wie sie in der Serienfertigung und Instandhaltung häufig vorkommen.

• Holz- und Möbelbau: Verschrauben von Korpusverbindungen, Beschlägen, Leisten und Rahmen in Weichholz oder Spanplatten.
• Leichtbau & Blech: Montagen in dünnwandigen Stahl- und Aluminiumprofilen, Gehäusen und Verkleidungen.
• Fahrzeug- und Karosseriebau: Innenraumverschraubungen, Armaturen, Verkleidungsteile und Servicearbeiten mit mittleren Drehmomenten.
• Elektro- und Schaltschrankbau: Befestigung von Klemmen, Abdeckungen und Kabelkanälen, wo hohe Drehzahlen und moderate Momente gefragt sind.
• Allgemeine Wartung: Schraubarbeiten an Maschinen, Anlagen und Werkstattausrüstung – überall dort, wo schnelle, wiederkehrende Verschraubungen in weichen Materialien anfallen.

Durch den Direktantrieb eignen sich CP2755 und CP2765 besonders für Soft-Pull-Anwendungen, bei denen der Widerstand erst gegen Ende der Schraubbewegung ansteigt, etwa bei Holzschrauben. Der CP2780 mit Positive Clutch spielt seine Stärken bei wiederholten Verschraubungen mit etwas höherem Anzugsmoment oder vorherrschendem Reibmoment (z.B. Stoppmuttern) aus.

Unterschiede der Varianten CP2755, CP2765 und CP2780

Die drei Modelle unterscheiden sich vor allem in Drehmoment, Drehzahl und Kupplungsausführung. Dadurch lassen sie sich sehr gezielt an unterschiedliche Schraubfälle anpassen.

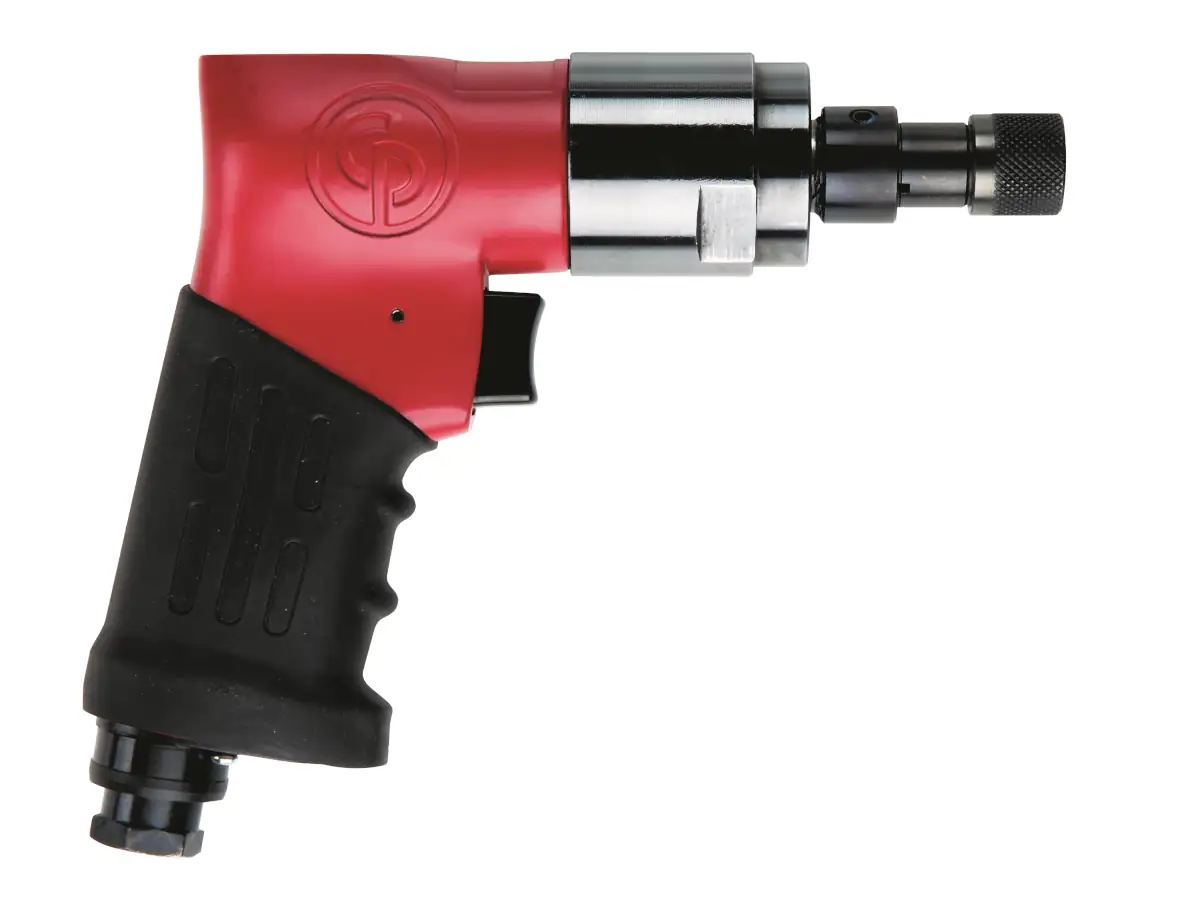

• CP2755 – High-Speed-Direktantrieb
  Hohe Freilaufdrehzahl von 2200 1/min bei einem maximalen Arbeitsdrehmoment von ca. 7.3 Nm. Ideal für kleinere Schrauben und Anwendungen mit Fokus auf hohe Produktivität und schnelle Schraubenrundläufe.
• CP2765 – kraftvoller Direktantrieb
  Reduzierte Drehzahl von 900 1/min bei erhöhtem max. Drehmoment von ca. 9 Nm. Geeignet für größere Schrauben oder härtere Verschraubungen, z.B. selbstschneidende Schrauben in Blech oder Profilen.
• CP2780 – Positive-Clutch-Schrauber
  Positive Clutch mit max. Drehmoment von ca. 10 Nm bei etwa 2100 1/min. Die Kupplung überträgt das Drehmoment über eine sperrende Stiftkupplung; der Bediener kann das Einrücken der Kupplung fühlen und durch Loslassen des Auslösers den Schraubvorgang stoppen. Das reduziert Überdrehmoment im Vergleich zum reinen Direktantrieb und erleichtert wiederholgenaue Verschraubungen, bleibt aber kein Abschaltwerkzeug im engeren Sinn.

*Maximales Arbeitsdrehmoment laut Herstellerangaben; tatsächliche Anzugsmomente hängen von Betriebsdruck, Luftleitung, Schraubenfall und Bedienerführung ab.

Häufige Fehler bei Auswahl und Betrieb

In der Praxis treten bei Druckluft-Drehschraubern immer wieder ähnliche Anwendungsfehler auf, die Leistung, Standzeit und Sicherheit negativ beeinflussen.

• Zu hoher Luftdruck (> 6.3 bar): Ein überhöhter Betriebsdruck führt zu höherer Drehzahl und höherem tatsächlichen Drehmoment als spezifiziert. Das erhöht das Risiko von Überdrehmoment, Geräusch und Verschleiß. Die Hersteller geben für diese Modelle einen Arbeitsdruck von ca. 6.3 bar vor.
• Kein oder unzureichender Luftöler: Ohne Filter-Regler-Öler (FRL) oder manuelle Schmierung steigt der Verschleiß von Motor, Getriebe und Kupplung deutlich. Die Bedienungsanleitungen empfehlen einen Leitungsöler mit Öl der Viskosität SAE 10 bzw. tägliches Ölen am Lufteinlass.
• Zu kleine Luftleitung: Ein zu kleiner Schlauch (z.B. < 10 mm Innendurchmesser) begrenzt den Volumenstrom, die Drehzahl bricht ein und das Werkzeug erreicht sein Nennmoment nicht. Chicago Pneumatic gibt für diese Schrauber eine Schlauch-Innenweite von mindestens 10 mm an.
• Direktantrieb für drehmomentkritische Schraubfälle genutzt: Die Modelle CP2755 und CP2765 besitzen keine Abschaltkupplung; der Bediener muss das Drehmoment über Gefühl und ggf. nachgeschaltete Kontrolle sicherstellen. Für streng drehmomentkritische Verschraubungen ist ein Abschalt-Drehschrauber (z.B. CP28-Serie) sinnvoller.
• Ungeeignete oder verschlissene Bits: Minderwertige oder verschlissene 1/4" HEX-Bits führen zu Cam-Out, Beschädigung der Schraubenköpfe und erhöhtem Rückdrehmoment. Hochwertige Bits in passender Größe vermindern diese Probleme deutlich.
• Fehlende Fixierung des Werkstücks: Lose Werkstücke können beim Anziehen mit bis zu 10 Nm weggeschleudert werden. Werkstücke sollten stets gespannt oder formschlüssig fixiert werden.
• Unterschätzte Lärmexposition: Trotz relativ moderater Einzelwerte von etwa 89–99 dB(A) kann die Tages-Lärmexposition im Schichtbetrieb hoch sein. Ohne Gehörschutz werden die Grenzwerte vieler Betriebsanweisungen schnell überschritten.

Sicherheitsaspekte und Normen

Laut EG-Konformitätserklärung der Modelle CP2755 und CP2765 erfüllen die Werkzeuge die Anforderungen der Maschinenrichtlinie 2006/42/EG und beziehen sich auf die harmonisierte Norm EN ISO 11148-6:2012 für handgehaltene nicht-elektrische Schraubwerkzeuge.

Die Norm EN ISO 11148-6 beschreibt unter anderem Anforderungen an mechanische Sicherheit, Lärm, Vibration, Unfallschutz (z.B. ungewolltes Anlaufen) sowie an Bedienerinformationen und Kennzeichnung von Druckluftwerkzeugen.

• Persönliche Schutzausrüstung: Aufgrund der Schallpegel um 90 dB(A) ist Gehörschutz erforderlich. Ergänzend empfehlen sich Schutzbrille und ggf. Handschuhe, insbesondere bei scharfkantigen Werkstücken.
• Sichere Luftversorgung: Die Hersteller fordern eine saubere, trockene und geölte Druckluftversorgung über geeignete Wartungseinheiten (FRL), um Fehlfunktionen und plötzliche Drehmomentspitzen zu vermeiden.
• Vermeidung ungewollten Anlaufens: Vor Werkzeugwechseln und Wartung muss die Druckluft getrennt und der Abzug ausgelöst werden, um gespeicherte Energie abzulassen. Die Bedienungsanleitungen betonen dies ausdrücklich.
• Vibrations- und Lärmbeurteilung: Mit angegebenen Vibrationswerten unter 2.5 m/s² sind die Werkzeuge ergonomisch gut geeignet, dennoch muss die tatsächliche Belastung immer im Rahmen der betrieblichen Gefährdungsbeurteilung betrachtet werden.
