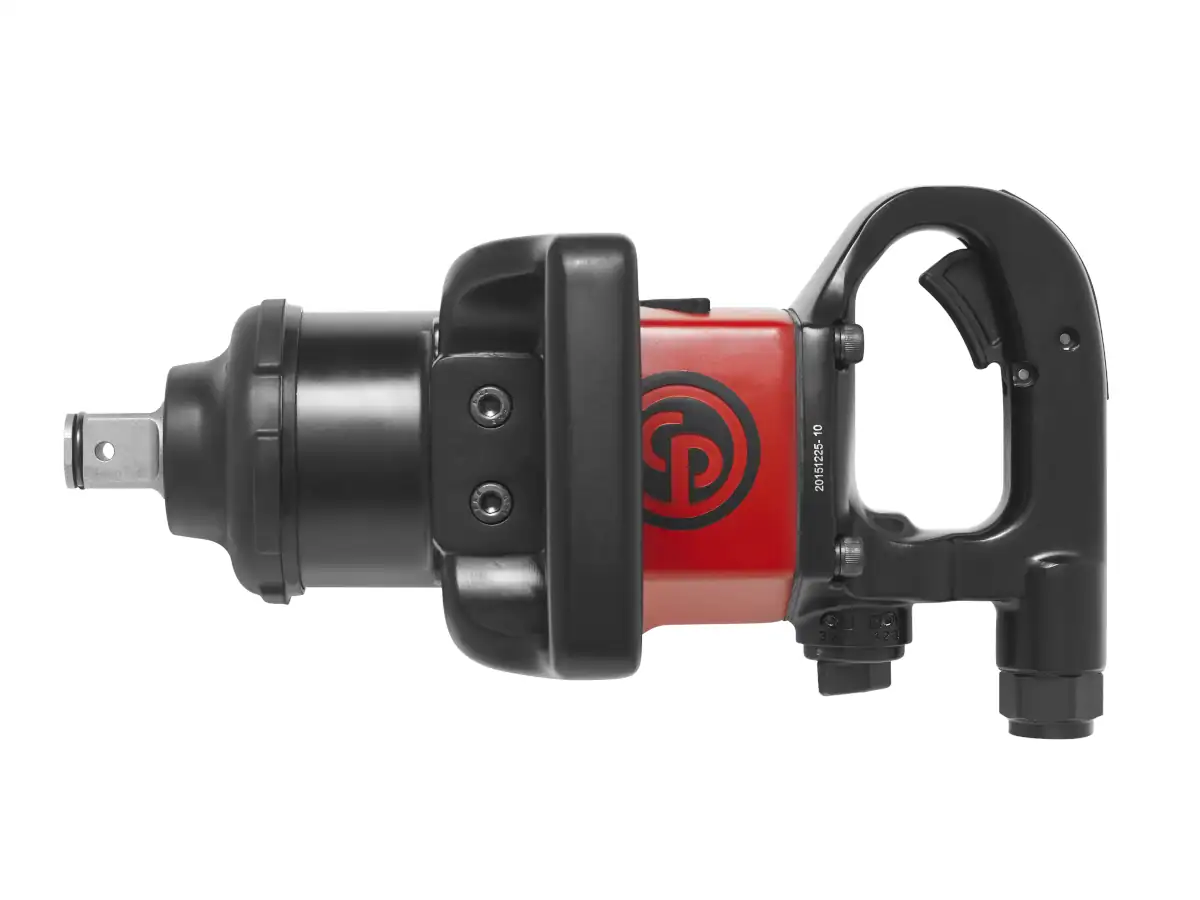

Chicago Pneumatic Schlagschrauber CP7783
Der CP7783 ist ein leistungsstarker 1 Zoll Druckluft-Schlagschrauber mit D-Griff, entwickelt für schweren Reifenservice und Wartungsarbeiten an Nutzfahrzeugen und Baumaschinen. Mit seinem robusten Rocking-Dog-Schlagwerk und einem maximalen Lösemoment von bis zu 2400 N·m eignet er sich ideal für hartnäckige Rad- und Flanschverschraubungen. Dank Seitengriff, 3-stufiger Leistungsregelung und optional verlängerter Spindel (CP7783-6) bietet er hohe Kontrolle und Flexibilität in verschiedenen Einsatzbereichen.
- Sehr hohes Lösemoment bis 2400 N·m
- D-Griff und Seitengriff für maximale Kontrolle
- Pinloses Rocking-Dog-Schlagwerk für hohe Dauerhaltbarkeit
- 3 Leistungsstufen in Vor- und Rücklauf
- Hohe Drehzahl bis 6200 min⁻¹ für schnelle Schraubzyklen
- Optionale 150 mm Spindelverlängerung (Modell CP7783-6)
- Robustes Metallgehäuse für harten Werkstatteinsatz
Drehmoment
Lösemoment
Drehzahl
Betriebsdruck
Luftanschluss
Vibration
Artikel-Nr.:
Der CP7783 ist ein leistungsstarker 1 Zoll Druckluft-Schlagschrauber mit D-Griff, entwickelt für schweren Reifenservice und Wartungsarbeiten an Nutzfahrzeugen und Baumaschinen. Mit seinem robusten Rocking-Dog-Schlagwerk und einem maximalen Lösemoment von bis zu 2400 N·m eignet er sich ideal für hartnäckige Rad- und Flanschverschraubungen. Dank Seitengriff, 3-stufiger Leistungsregelung und optional verlängerter Spindel (CP7783-6) bietet er hohe Kontrolle und Flexibilität in verschiedenen Einsatzbereichen.
- Sehr hohes Lösemoment bis 2400 N·m
- D-Griff und Seitengriff für maximale Kontrolle
- Pinloses Rocking-Dog-Schlagwerk für hohe Dauerhaltbarkeit
- 3 Leistungsstufen in Vor- und Rücklauf
- Hohe Drehzahl bis 6200 min⁻¹ für schnelle Schraubzyklen
- Optionale 150 mm Spindelverlängerung (Modell CP7783-6)
- Robustes Metallgehäuse für harten Werkstatteinsatz
Informationen: Schlagschrauber CP7783
Der CP7783 von Chicago Pneumatic ist ein ultraleichter 1 Zoll Druckluft-Schlagschrauber mit D-Griff, entwickelt für anspruchsvollen Reifenservice und Schraubarbeiten an mittleren und schweren Nutzfahrzeugen, Bussen und Baumaschinen.
Herzstück des Werkzeugs ist ein pinloses, geschlossenes Rocking-Dog-Schlagwerk in einem robusten Metallgehäuse, das ein maximales Lösemoment von bis zu 2400 N·m im Rücklauf bereitstellt. Die CP7783-Serie umfasst eine Version mit kurzer Spindel und die Variante CP7783-6 mit 150 mm verlängerter Spindel für tief liegende Radmuttern und Doppelfelgen.
Einsatzbereich und Aufbau
Der CP7783 Schlagschrauber ist für intensive Radwechsel, Allgemeinreparaturen und Wartungsarbeiten an schweren Fahrzeugen ausgelegt – sowohl in der Werkstatt als auch im mobilen Service. Die Kombination aus D-Griff-Bauform, seitlichem Zusatzgriff und hohem Drehmomentniveau ermöglicht sicheres Arbeiten auch bei hartnäckigen Verschraubungen.
- 1 Zoll Vierkantantrieb mit Nusshaltering für sicheren Sitz der Stecknüsse.
- D-Griff mit mehreren Positioniermöglichkeiten für optimalen Bedienkomfort in unterschiedlichen Arbeitslagen.
- Pinloses, geschlossenes Rocking-Dog-Schlagwerk für hohe Schlagenergie und lange Standzeit.
- Metallgehäuse mit Schutzhaube zur Erhöhung der Widerstandsfähigkeit bei hartem Werkstatteinsatz.
- Umschalter für Rechts-/Linkslauf mit integrierter 3-stufiger Leistungsregulierung in beide Drehrichtungen.
- Ein- oder umstellbare Abluftführung nach oben oder unten zur Anpassung an Arbeitsplatz und Anwenderschutz.
Funktionen und Vorteile
- Sehr hohes Lösemoment bis ca. 2400 N·m für schwerste Rad- und Flanschverschraubungen.
- Großer Arbeitsdrehmomentbereich von etwa 560 bis 1700 N·m im Vorlauf für kontrolliertes Anziehen.
- Ultraleichtes Werkzeug in seiner Leistungsklasse mit nur ca. 8.4 kg (CP7783) bzw. 9.5 kg (CP7783-6) zur Reduzierung von Ermüdung.
- D-Griff mit Seitengriff für hohe Kontrolle und sichere Kraftübertragung bei maximalem Drehmoment.
- 3 Leistungsstufen in Vor- und Rücklauf zur schnellen Anpassung an unterschiedliche Schraubfälle.
- Werkstattgerechte Auslegung mit robustem Metallgehäuse und verstärktem Schlagwerk für lange Standzeiten.
- Hohe Drehzahl von bis zu 6200 min⁻¹ für schnelle Schraubzyklen und hohe Produktivität.
Technische Daten – Chicago Pneumatic CP7783 Serie
Die Tabelle fasst die wichtigsten technischen Kenndaten der CP7783-Serie zusammen. Alle Werte beziehen sich auf einen Betriebsdruck von ca. 6.3 bar und können in der Praxis je nach Luftversorgung und Schraubfall geringfügig variieren.
| Eigenschaft | CP7783 | CP7783-6 |
|---|---|---|
| Modellbeschreibung | 1 Zoll Schlagschrauber, D-Griff, kurze Spindel | 1 Zoll Schlagschrauber, D-Griff, 150 mm verlängerte Spindel |
| Antriebs-Vierkant | 1 Zoll mit Nusshaltering | 1 Zoll mit Nusshaltering |
| Schlagwerk | Pinloses, geschlossenes Rocking-Dog-Schlagwerk | Pinloses, geschlossenes Rocking-Dog-Schlagwerk |
| Arbeitsdrehmoment (Vorlauf) | ca. 560 – 1700 N·m | ca. 560 – 1700 N·m |
| Max. Lösemoment (Rücklauf) | bis ca. 2400 N·m | bis ca. 2400 N·m |
| Leerlaufdrehzahl | 6200 min⁻¹ | 6200 min⁻¹ |
| Gewicht | ca. 8.4 kg | ca. 9.5 kg |
| Gesamtlänge | ca. 348 mm | ca. 500 mm |
| Luftverbrauch unter Last | ca. 19 L/s | ca. 19 L/s |
| Betriebsdruck | ca. 6.3 bar | ca. 6.3 bar |
| Luftanschluss | 1/2 Zoll | 1/2 Zoll |
| Minimaler Schlauch-Innendurchmesser | 19 mm empfohlen | 19 mm |
Hinweis: Das tatsächliche Anziehdrehmoment ist abhängig von Schraubfall, Luftqualität, Schlauchlänge und eingesetztem Zubehör und sollte stets mit einem kalibrierten Drehmomentschlüssel überprüft und bei Bedarf nachgezogen werden.
