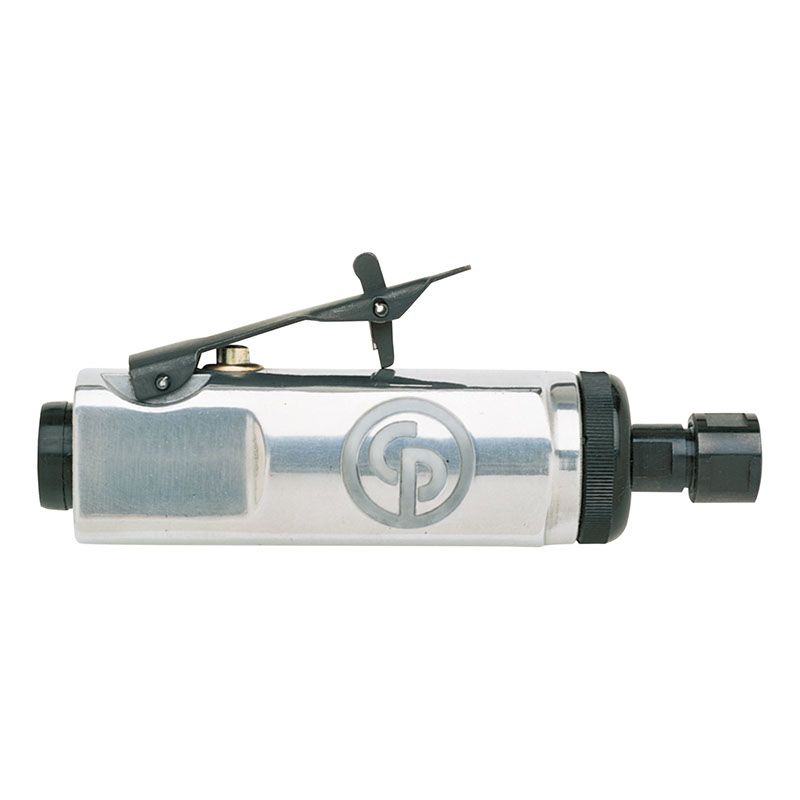

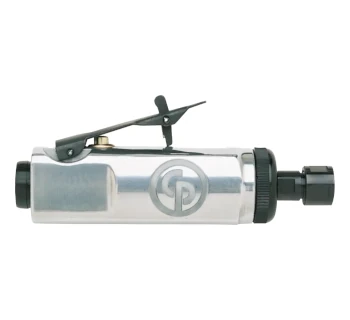

Chicago Pneumatic Druckluft-Stabschleifer CP860E

Der Druckluft-Stabschleifer CP860E von Chicago Pneumatic ist ein kompakter, gerader Geradschleifer mit 6 mm bzw. 1/4" Spannzange und einem kraftvollen 400 W Motor für anspruchsvolle Wartungs- und Industrieanwendungen. Die CP860-Serie umfasst kompakte Einhand- und verlängerte Zweihand-Ausführungen, um auch in engen Bereichen optimale Zugänglichkeit sicherzustellen. Ein Sicherheitshebel, ein einstellbarer Drehzahlregler und der ergonomische Vierkantgriff sorgen für kontrolliertes, komfortables und sicheres Arbeiten bei typischem Betriebsdruck von 6.3 bar.

Einsatzbereiche des CP860E

Der CP860E ist für General-Maintenance-Aufgaben konzipiert und eignet sich überall dort, wo hohe Drehzahlen und präzise Führung in kompakter Bauform gefragt sind.

• Reinigung und Nacharbeit: Reinigen von Reifen, Leisten, Nuten und Schlitzen, Entfernen von Rost, Anhaftungen und Beschichtungsresten an Werkstücken.
• Motoren- und Anlagenwartung: Hinterschleifen an Motoren, Entgraten von Gehäusen, Flanschen und Kanälen, Bearbeiten von Portings und Innenkonturen.
• Metallbearbeitung / Schlosserei: Entgraten von Schnittkanten, Anfasen von Bauteilen, Aufrauen von Oberflächen vor dem Beschichten sowie Hochgeschwindigkeits-Polieren und -Schleifen.
• Karosseriebau: Nacharbeiten von Kanten, Entfernen kleiner Schweißspritzer oder Anarbeiten von Reparaturstellen in schwer zugänglichen Bereichen.

Varianten der CP860E-Serie und technische Daten

Innerhalb der CP860-Serie stehen mit dem CP860E (Standard) und dem CP860E SE (verlängerte Ausführung) zwei besonders praxisrelevante Varianten zur Verfügung. Beide nutzen die gleiche 6.4 mm / 1/4" Spannzange, arbeiten mit 24000 min^-1 Leerlaufdrehzahl und einem 400 W Motor, unterscheiden sich jedoch in Bauform und Handhabung.

Beide Varianten sind mit Rückschallführung (Abluft nach hinten) ausgestattet und verfügen über einen Sicherheitshebel sowie einen einstellbaren Drehzahlregler. Der Vierkantgriff verbessert die Führungssicherheit und reduziert das Verdrehen in der Hand – ein Vorteil bei dauerhaftem Einsatz in der Instandhaltung.

Unterschiede der Varianten CP860E und CP860E SE

Die Wahl zwischen Standard- und SE-Ausführung hängt vor allem von der Zugänglichkeit und der gewünschten Führungssicherheit ab.

• CP860E Standard: Sehr kompakt, geringes Gewicht, ideal für einhändiges Arbeiten in gut zugänglichen Bereichen, schnelles Ansetzen und Wechseln zwischen unterschiedlichen Werkstücken.
• CP860E SE (verlängert): Langer Schaft für schwer zugängliche Zonen, z. B. tief liegende Nuten, Innenkonturen oder schwer erreichbare Motorbereiche; durch die Zweihand-Führung besonders ruhig und präzise bei dauerhaftem Einsatz.
• Handhabung: Der längere Hebelarm des SE-Modells bietet mehr Kontrolle bei feinen Korrekturen, während die Standardvariante dort punktet, wo Wendigkeit und kompakte Abmessungen im Vordergrund stehen.
• Anwendungsstrategie: In vielen Werkstätten wird der CP860E SE für schwer zugängliche oder tief liegende Bearbeitungsstellen genutzt, während der CP860E Standard für kürzere, häufig wechselnde Bearbeitungsschritte an frei zugänglichen Bauteilen verwendet wird.

Häufige Fehler bei der Anwendung und deren Vermeidung

Für eine lange Lebensdauer des CP860E und konstante Schleifergebnisse ist der richtige Umgang mit Werkzeug und Druckluftversorgung entscheidend. Typische Anwendungsfehler lassen sich mit wenigen Regeln sicher vermeiden.

• Zu hoher Betriebsdruck: Mehr als 6.3 bar bringt nicht mehr Leistung, sondern erhöht nur Verschleiß und Risiko. Der CP860E ist auf etwa 90 psig / 6.3 bar ausgelegt; ein höherer Druck kann die Lebensdauer deutlich verkürzen.
• Falscher Schleifstift / Fräser: Werkzeuge ohne Freigabe für 24000 min^-1 oder mit zu großem Durchmesser können brechen und stellen ein erhebliches Sicherheitsrisiko dar. Es dürfen nur Schleifstifte und Hartmetallfräser eingesetzt werden, die für die maximale Drehzahl des Geräts zugelassen sind.
• Zu hoher Anpressdruck: Durch starkes Drücken wird der Abtrag nicht proportional erhöht, dafür steigen Vibration, Temperatur und Werkzeugverschleiß. Besser ist es, den Schleifer mit moderatem Anpressdruck und passender Körnung arbeiten zu lassen.
• Unzureichende Druckluftaufbereitung: Feuchte oder verschmutzte Luft ohne Filter-Regler-Öler führt zu Korrosion und internem Verschleiß. Saubere, trockene und leicht geölte Druckluft ist Grundvoraussetzung für eine lange Lebensdauer.
• Zu kleiner Schlauchquerschnitt: Ein Schlauch mit weniger als 10 mm Innendurchmesser oder sehr langen Leitungen verursacht Druckabfall und Leistungsverlust. Empfohlen ist mindestens 3/8" bzw. 10 mm Innendurchmesser bis zum Werkzeug.
• Werkstück nicht sicher gespannt: Lose Teile können sich beim Schleifen lösen, das Werkstück beschädigen oder den Anwender gefährden. Werkstücke stets mit geeigneten Spannmitteln fixieren und nie „in der Hand“ schleifen.

Sicherheitsaspekte und Normen

Der CP860E ist ein professionelles Druckluftwerkzeug und wird mit ausführlicher Betriebsanleitung und separaten Sicherheitsinformationen ausgeliefert. Vor der ersten Inbetriebnahme sind diese Dokumente vollständig zu lesen und zu beachten.

• Sicherheitshebel (Lock-off Throttle): Der Sicherheitshebel verhindert das unbeabsichtigte Anlaufen des Schleifers. Die Maschine läuft nur an, wenn der Hebel bewusst betätigt und gehalten wird.
• Lärmschutz und Vibration: Mit Schalldruckpegeln um 92.5–93 dB(A) und typischen Vibrationswerten um 3.7 m/s² lassen sich Expositionszeiten nach Arbeitsschutzrichtlinien (z. B. Richtlinie 2003/10/EG für Lärm, 2002/44/EG für Vibration) bewerten.
• Persönliche Schutzausrüstung: Mindestens Schutzbrille nach EN 166, Gehörschutz nach EN 352 und Handschuhe nach EN 388 sind empfehlenswert. Bei starkem Staubanfall sollte zusätzlich Atemschutz nach EN 149 getragen werden.
• Normgerechte Zubehörwahl: Schleifwerkzeuge müssen für die maximale Drehzahl von 24000 min^-1 ausgelegt und unbeschädigt sein. Vor jeder Benutzung sind Schleifstifte und Fräser auf Risse, Abplatzungen und festen Sitz in der Spannzange zu prüfen.
• Druckluftversorgung: Die Betriebsanleitung schreibt saubere, trockene Luft mit max. 6.3 bar vor. Schnellkupplungen dürfen nicht direkt in den Griff eingeschraubt werden, sondern sollten über ein kurzes, flexibles Anschlussstück geführt werden, um die Handhabung nicht zu beeinträchtigen.
• Rechtliche Vorgaben: Innerhalb der EU sind u. a. Maschinenrichtlinie, nationale Arbeitsschutzgesetze und DGUV-Regeln (in Deutschland) zu beachten. Wartung und Reparatur dürfen nur durch geschultes Fachpersonal durchgeführt werden.

Passende Zubehörartikel und ergänzende Produkte

Um das Potenzial des CP860E voll auszuschöpfen, sind hochwertige Schleifwerkzeuge und eine passende Druckluft-Peripherie entscheidend. TOMANRO bietet hierzu zahlreiche Produkte, die den Einsatz des Schleifers sinnvoll ergänzen.

• Hartmetallfräser und Schleifstifte: Für das Entgraten, Hinterschleifen und Polieren eignen sich Hartmetallfräser mit 6 mm bzw. 1/4"-Schaft sowie keramische Schleifstifte in verschiedenen Körnungen. Sie decken Anwendungen von grobem Abtrag bis hin zum Feinschliff ab.
• Druckluftaufbereitung: Filter-Regler-Öler-Kombinationen (z. B. SMC kombinierte Wartungseinheit) stellen saubere, trockene und geölte Druckluft bereit und erhöhen die Lebensdauer des Schleifers deutlich.
• Druckluftschläuche: Hochwertige Druckluftschläuche und Druckluftschlauch-Verlängerungen mit ausreichendem Innendurchmesser (mind. 10 mm) gewährleisten den benötigten Luftdurchsatz und erleichtern die Handhabung.
• Schlauchaufroller: Schlauchaufroller halten den Arbeitsplatz aufgeräumt, reduzieren Stolperstellen und schützen den Schlauch vor Knicken und Beschädigungen.
• Weitere Chicago-Pneumatic-Werkzeuge: Ergänzend kommen häufig Chicago Pneumatic Schlagschrauber, Bohrmaschinen und andere Druckluftwerkzeuge derselben Marke zum Einsatz – ideal, um Bediengefühl und Wartungsaufwand innerhalb eines Systems zu vereinheitlichen.
