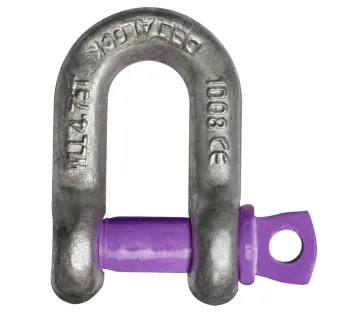

DELTA Gerade Schäkel mit Schraubbolzen

Die DELTA geraden Schäkel mit Schraubbolzen sind hochfeste Kettenschäkel der Güteklasse 6 nach EN 13889 und U.S. Fed Spec RR-C-271, die als tragfähige Verbindungselemente zwischen Anschlagketten, Drahtseilen, Rundschlingen und Lastaufnahmemitteln dienen.

Sie werden aus hochfestem Stahl geschmiedet, feuerverzinkt und dauerhaft mit CE, DELTA, WLL (Working Load Limit), Charge und der Gütekennzeichnung 6 gestempelt. Typische Tragfähigkeiten reichen – je nach Nenngröße – von etwa 1.0 t bis 35.0 t, bei einem zulässigen Temperaturbereich von -20°C bis +200°C.

Die gerade U-Form macht diese Schäkel besonders geeignet für Einstrang-Gehänge und axiale Zugrichtungen, während der Schraubbolzen eine schnelle, flexible Montage und häufiges Wechseln der Anschlagpunkte ermöglicht.

Aufbau und Funktionsweise

DELTA gerade Schäkel mit Schraubbolzen bestehen aus einem robusten U-förmigen Bügel und einem lösbaren Schraubbolzen:

• Gerader Bügel – U-förmige Kettenschäkel-Form für überwiegend einachsige Zugbelastung; ideal, wenn nur ein Anschlagstrang angeschlagen wird.
• Schraubbolzen – durchgehender Bolzen mit Gewinde und Kopf, der durch beide Bügelaugen geführt und handfest eingeschraubt wird; für temporäre Anschläge und häufiges Umrüsten bestens geeignet.
• Werkstoff Güteklasse 6 – hochfester, vergüteter Stahl mit typischem Sicherheitsfaktor 6:1 zwischen Bruchlast und WLL.
• Feuerverzinkte Oberfläche – sorgt für hohen Korrosionsschutz bei Außenanwendungen, im Stahlbau und im maritimen Umfeld.
• Prägung – eindeutige Kennzeichnung mit DELTA, WLL, Güteklasse, CE-Zeichen und Chargennummer zur Rückverfolgbarkeit.

Im Einsatz werden Kettenendglieder, Drahtseilschlaufen oder Rundschlingen in den Bügel eingehängt, während der Schraubbolzen häufig im Hakenmaul eines Kran- oder Traversenhakens liegt. Die zulässige Arbeitslast (WLL) ist dabei stets auf dem Schäkel gut lesbar aufgebracht.

Einsatzbereiche der DELTA geraden Schäkel

Durch ihre kompakte Bauform und die axial optimierte Geometrie eignen sich DELTA gerade Schäkel mit Schraubbolzen insbesondere für:

• Kettengehänge und Einstrang-Anschlagmittel – Verbindung von Anschlagketten mit Lasthaken, Ringmuttern oder Festpunkten.
• Maschinen- und Stahlbau – Anschlagen von Maschinenaggregaten, Stahlträgern und Bauteilen in Kombination mit Rundschlingen oder Kettengehängen.
• Transport- und Umschlagtechnik – Verbindung von Hebemitteln, Traversen und Sonderaufnahmegriffen z.B. im Container- und Stückgutumschlag.
• Lastsicherung – als einsetzbares Verbindungsglied in Zurrketten-Systemen, sofern die entsprechende Zulassung besteht.
• Montage- und Instandhaltungsarbeiten – temporäre Anschlagpunkte an Baugruppen, wenn Lasten für Wartung oder Reparatur an- und umgesetzt werden müssen.

Im Unterschied zu geschweiften (Omega-) Schäkeln, die bei mehrsträngigen Anschlagmitteln verwendet werden, sind gerade Schäkel die erste Wahl für Einstrang-Gehänge und klare, nahezu axiale Zugrichtungen.

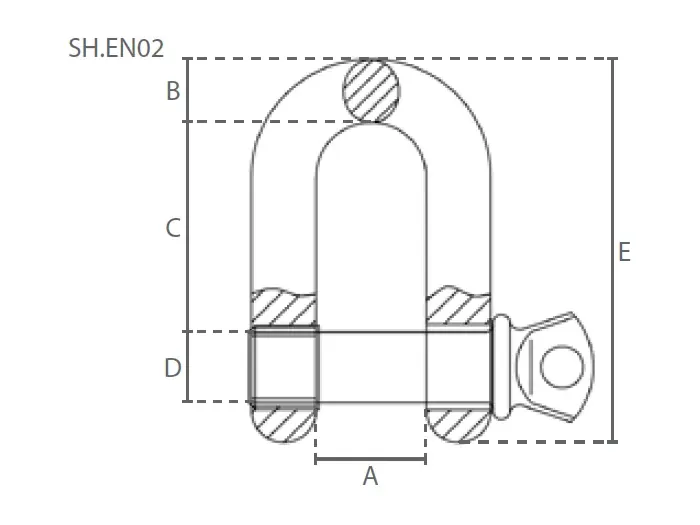

Varianten und Tragfähigkeiten – DELTA Gerade Schäkel mit Schraubbolzen

Die DELTA geraden Schäkel mit Schraubbolzen sind in mehreren WLL-Stufen von ca. 1.0 t bis 35.0 t erhältlich. Je größer die Nenngröße, desto größer Bügelweite, Bügel-Ø und Bolzen-Ø, und desto höher die zulässige Arbeitslast.

Zusätzlich existieren – analog zum DELTA-Programm – Varianten als Gerade Schäkel mit Mutter und Splint. Diese sind besonders für dauermontierte Anschlagpunkte oder vibrierende Anwendungen geeignet, während Schäkel mit Schraubbolzen vor allem für temporäre Anschläge empfohlen werden.

Typische Fehler bei der Verwendung von geraden Schäkeln

Trotz klarer Normen und Kennzeichnung treten in der Praxis immer wieder typische Fehler auf, die zu Beschädigungen oder sogar zu Unfällen führen können:

• Überlastung – die tatsächliche Last oder die resultierenden Kräfte im Mehrstrang-Gehänge übersteigen die angegebene WLL des Schäkels; dabei wird häufig der ungünstige Einfluss des Anschlagwinkels unterschätzt.
• Querbelastung des Bolzens – der Schäkel wird so angeschlagen, dass der Bügel statt der Bolzenmitte belastet wird oder Lasten mit stark wechselnden Richtungen anliegen. Gerade Schäkel sind primär für axiale Zugrichtung ausgelegt.
• Scharfe Kanten am Anschlagpunkt – zu kleine Radien oder scharfkantige Laschen können Bügel und Bolzen örtlich stark überlasten und Anschlagmittel wie Rundschlingen beschädigen.
• Unvollständig eingeschraubter Bolzen – der Schraubbolzen wird nicht bis Anschlag eingeschraubt oder lockert sich durch Vibration; im Extremfall kann der Bolzen herauswandern und die Last abstürzen.
• Falscher Schäkeltyp – Verwendung von Schäkeln ohne Hebezulassung (z.B. einfache Handelsschäkel) anstelle von nach EN 13889 geprüften Hebeschäkeln.
• Weiterverwendung geschädigter Schäkel – verbogene Bügel, gedehnte Schäkelaugen, Risse, stark korrodierte oder überlackierte Schäkel werden nicht ausgesondert, obwohl die Kennzeichnung kaum noch lesbar ist.

Sicherheitsaspekte und Normen

DELTA gerade Schäkel mit Schraubbolzen erfüllen die Anforderungen der EN 13889 für hochfeste Schäkel und orientieren sich zusätzlich an der U.S. Spezifikation RR-C-271. Diese Regelwerke definieren unter anderem Werkstoffe, Güteklasse, Bruchsicherheit, Prüfverfahren, Temperaturbereiche und die verpflichtende Kennzeichnung.

Für den sicheren Einsatz sollten folgende Punkte beachtet werden:

• Nur für Lasten, nicht für Personen – Schäkel sind für das Heben von Lasten konzipiert, nicht für das Heben von Personen oder als Bestandteil persönlicher Schutzausrüstung.
• Regelmäßige Prüfung – Sicht- und Funktionskontrollen in den durch Betriebssicherheitsverordnung und DGUV-Regeln vorgegebenen Intervallen; Prüfungen nur durch sachkundige Personen.
• Auswahl nach WLL und Anschlagwinkel – die zulässige Systemlast wird durch das Bauteil mit der geringsten WLL bestimmt; angeschlagene Winkel sind zu berücksichtigen und ggf. über Tabellen oder Berechnungen zu korrigieren.
• Richtiger Schäkeltyp – Schraubbolzen für temporäre Anwendungen; Schäkel mit Mutter und Splint bei dauerhaften oder vibrierenden Einsätzen.
• Temperaturgrenzen einhalten – Einsatz nur im spezifizierten Bereich (typisch -20°C bis +200°C); außerhalb dieses Bereichs verändern sich Festigkeit und Zähigkeit.

Passende DELTA Ergänzungsprodukte und Systemlösungen

Für ein durchgängig abgestimmtes Hebesystem lassen sich DELTA gerade Schäkel mit Schraubbolzen ideal mit weiteren DELTA Komponenten kombinieren, die bei TOMANRO erhältlich sind:

• DELTA Deltasling Rundschlingen – textile Rundschlingen nach EN 1492-2 mit hohem Sicherheitsfaktor, die um Bauteile gelegt werden; der gerade Schäkel verbindet die Rundschlinge mit Haken oder Traversen.
• DELTA Kugelkopf Betonhaken YE.8.101 – zum Anschlagen von Betonfertigteilen mit Kugelkopf-Transportankern; über DELTA Schäkel können die Haken in Kettengehänge oder Traversen eingebunden werden.
• DELTA Containerhaken GK10 – hochfeste Containerhaken zur Aufnahme von ISO-Containern; DELTA Schäkel dienen als Verbindung zwischen Containerhaken und mehrsträngigen Anschlagketten.
• DELTA Kloben mit Schäkel – Umlenkkomponenten für Drahtseile und Zugvorgänge, bei denen der Schäkel die Verbindung zur Kranhaken- oder Zugkette herstellt.
• DELTA Ratschenlastspanner GK 10 – für Zurrketten-Systeme im Transportbereich; Schäkel können als ergänzende Verbindungs- und Anschlagpunkte eingesetzt werden, sofern die jeweilige Zurrkette dafür freigegeben ist.

Durch diese Kombination aus Schäkeln, Rundschlingen, Kettengehängen und Sonderanschlagmitteln lässt sich ein modulares Hebe- und Lastaufnahmesystem realisieren, das verschiedenste Lastfälle sicher und normgerecht abdeckt.
