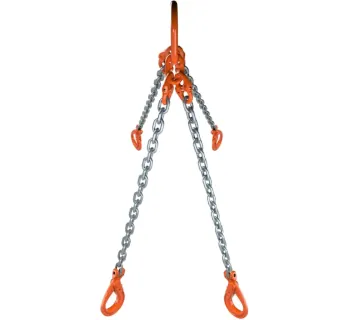

Das 4-strängige Kettengehänge von REMA ist ein anschlussfertiges Anschlagmittel für den professionellen Hebe- und Kranbetrieb und ist komplett in Güteklasse 10 ausgeführt. Je nach Ausführung erreicht das Gehänge eine Tragfähigkeit bis 21 t und ist für winkelabhängige Hebevorgänge mit definierter Reduzierung der Tragfähigkeit bei größeren Strangwinkeln ausgelegt.
Aufbau & verbaute Teile
Das System ist modular aufgebaut und besteht aus den folgenden Komponenten: Aufhängeglied RMA als zentrale Aufhängung, Kettenverbinder RCX als Verbindungselemente zwischen Aufhängung und Strängen, vier Strängen Anschlagkette Güteklasse 10 sowie vier Gabelkopf-Automatikhaken RCS als Endbeschläge.
- Aufhängeglied RMA: Lastverteilung und sichere Anbindung am Kranhaken.
- Kettenverbinder RCX: definierte, austauschbare Verbindung der Kettenstränge.
- GK10-Anschlagkette: hochfestes Kettenmaterial für hohe Tragfähigkeit im Hebeeinsatz.
- Gabelkopf-Automatikhaken RCS: selbsttätige Verriegelung unter Last zur Erhöhung der Arbeitssicherheit.
Einsatzbereiche
Typische Anwendungen sind das Anschlagen von schweren Bauteilen und Lasten mit mehreren Anschlagpunkten, insbesondere in Industrie, Maschinenbau, Stahlbau, Baugewerbe sowie Logistik/Schwerlast-Handling. Durch die 4-strängige Ausführung eignet sich das Gehänge besonders für sperrige Güter und Lasten, bei denen eine stabile Lastaufnahme über mehrere Punkte erforderlich ist.
Unterschiede der Varianten
Varianten unterscheiden sich in der Tragfähigkeit (abhängig von der Nenngröße) sowie in der zulässigen Tragfähigkeit für den Arbeitswinkelbereich 0 - 45° bzw. 45 - 60°; eine darüberhinausgehende Variantenlogik (z. B. unterschiedliche Endbeschläge) ist für dieses Modell nicht angegeben.
| Ausführung |
Güteklasse |
Tragfähigkeit 0 - 45° |
Tragfähigkeit 45 - 60° |
| 10-6 |
10 |
3000 kg |
2120 kg |
| 10-8 |
10 |
5250 kg |
3750 kg |
| 10-10 |
10 |
8400 kg |
6000 kg |
| 10-13 |
10 |
14000 kg |
10050 kg |
| 10-16 |
10 |
21000 kg |
15000 kg |
Sicherheitsaspekte & Normen
Das Gehänge ist mit CE-Kennzeichnung und Kennzeichnung nach Norm angegeben; als Sicherheitsbeiwert ist 4 genannt. Die Tragfähigkeit ist winkelabhängig und reduziert sich bei größeren Strangwinkeln (z. B. 45 - 60°) gegenüber kleineren Winkeln (z. B. 0 - 45°) entsprechend der ausgewiesenen Werte.
| Aspekt |
Einordnung |
| CE-/Normkennzeichnung |
Vom Anbieter als normgerecht und mit CE-Kennzeichnung ausgewiesen (Rückverfolgbarkeit/Markierung im Hebeeinsatz). |
| Sicherheitsbeiwert |
Als Sicherheitsbeiwert ist 4 angegeben. |
| DIN 17115 |
Technische Lieferbedingungen für Stähle, die für geschweißte Rundstahlketten und Ketten-Einzelteile vorgesehen sind. |
| DIN 5692 |
Ergänzt Rahmenanforderungen zu geschmiedeten Einzelteilen, insbesondere für besondere Anforderungen an Ketten-Verkürzer. |
| EN 1677-1 |
Sicherheitsanforderungen für geschmiedete Einzelteile/Komponenten für Anschlagmittel. |
| EN 818-7 |
Norm legt Anforderungen an kurzgliedrige Rundstahlketten für Hebezwecke (u. a. mechanische Eigenschaften) fest. |
Vorteile der Güteklasse 10
Güteklasse 10 steht für eine höhere Leistungsreserve gegenüber Güteklasse 8: Bei gleicher Nenngröße kann die Tragfähigkeit typischerweise um etwa 25 % höher ausfallen, was eine kompaktere Auslegung (oder geringeres Eigengewicht bei vergleichbarer Tragfähigkeit) ermöglicht. Zudem wird die Eignung für anspruchsvolle Hebeaufgaben durch definierte Sicherheits- und Prüfanforderungen im GK10-System unterstützt.
- Mehr Tragfähigkeit bei vergleichbarer Nenngröße (typisch ca. 25 % gegenüber GK8).
- Effizientere Handhabung durch potenziell kompaktere/leichtere Auslegung bei gleicher Zieltragfähigkeit.
- Systemgedanke: GK10-Ketten und -Bauteile sind aufeinander abgestimmt (Kompatibilität/Markierung/Prüflogik im System).
Automatikhaken: Sicherheitsnutzen im Betrieb
Die verbauten Gabelkopf-Automatikhaken RCS sind als selbstverriegelnde Endhaken ausgeführt und schließen unter Last automatisch, wodurch das Risiko eines unbeabsichtigten Aushängens im Hebevorgang reduziert wird; zum Aushängen wird der Mechanismus im unbelasteten Zustand manuell geöffnet.
Passende Artikel/Zubehör
Für praxisnahe Konfigurationen und wechselnde Lastgeometrien sind insbesondere Varianten mit Kettenverkürzer sowie alternative Endbeschläge sinnvoll, sofern eine flexible Stranglängenanpassung oder andere Anschlagpunkte benötigt werden.
- 4-str. Automatikhaken mit Verkürzer: für flexible Nutzlängenanpassung je Strang.
- 4-str. Gabelkopfhaken und Verkürzer: alternative Endhaken-Konfiguration mit Verkürzungsoption.
- Flyer/Lasttabelle Anschlagketten: zur norm- und winkelabhängigen Auslegung im GK10-Bereich.
Vorteile eines Kettenverkürzers
Dieses Gehänge ist ohne Verkürzer ausgeführt; ein Kettenverkürzer ist jedoch als Systemvariante/Zubehör relevant, wenn Stranglängen an die Lastgeometrie angepasst werden müssen. Verkürzer ermöglichen eine schnelle Einstellung der Nutzlänge je Strang, unterstützen die Lastbalance bei außermittigem Schwerpunkt und helfen, ungünstige Strangwinkel zu vermeiden.
- Schnelle Längenanpassung je Strang ohne Umrüsten der gesamten Konfiguration.
- Bessere Lastverteilung durch Ausgleich von Schwerpunkt-/Anschlagpunkt-Abweichungen.
- Mehr Flexibilität bei wechselnden Lasten und Anschlagpunkten im täglichen Kranbetrieb.
