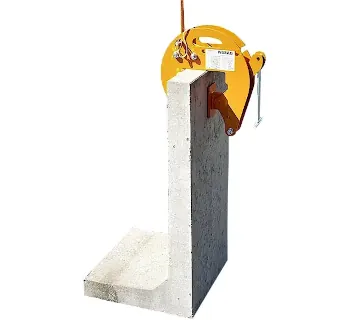

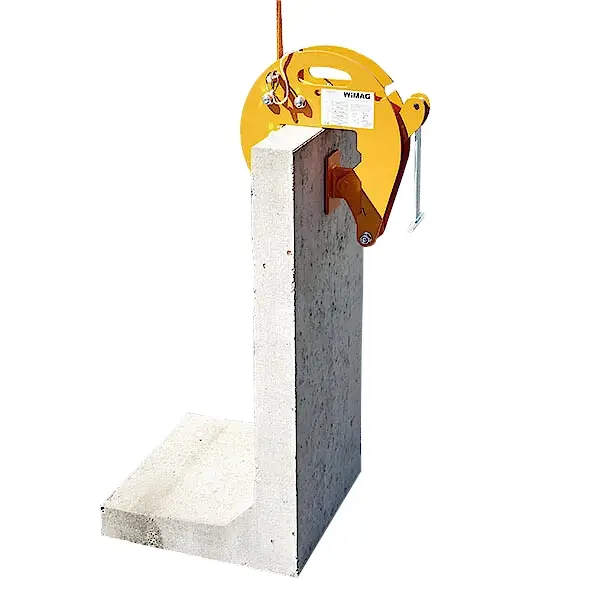

Wimag Stelenzange 305

Einsatzbereiche

• Garten- und Landschaftsbau: Setzen und Ausrichten von Stelen, Platten und Rand-/Mauerelementen
• Betonfertigteil-Handling: Heben und Positionieren von Betonplatten im Baustellenablauf
• Naturstein: Transport von Natursteinplatten (je nach Oberflächenanforderung gezahnt oder gummiert)

Varianten und Unterschiede

Die Baureihe umfasst vier Ausführungen. Der wesentliche Unterschied liegt in Tragfähigkeit und Greifbereich sowie in der Backen-Ausführung: gezahnt für maximalen Reibschluss oder Gummibelag für schonenderen Kontakt.

Lieferumfang, Werkstoffe und Bedienerfreundlichkeit

Lieferumfang

• Stelenzange 305 in der gewählten Ausführung (gezahnt oder Gummibelag)
• Hebeband (statt Kette) als Aufhängung
• Offenhalter für leichtes Anschlagen und Lösen

Werkstoffe / Ausführung

• Gummibelag (G-Varianten) zur Reduzierung von Abdrücken und für schonenderen Kontakt
• Gezahnte Klemmflächen (ohne G) für hohen Reibschluss auf rauen Oberflächen

Bedienerfreundlich – warum

• Offenhalter: Zange muss beim Ansetzen nicht angehoben werden – schnelleres, ergonomischeres Arbeiten
• Keine Einstellung des Spannbereiches notwendig – weniger Rüstzeit bei wechselnden Plattenstärken
• Federvorspannung: unterstützt gleichmäßige Klemmwirkung beim Aufsetzen und während des Hebens
• Hebeband statt Kette: geringes Gewicht und angenehmes Handling

Montage, Verstauen und Transport

• Einfache Montage: am Kranhaken bzw. Hebezeug über das Hebeband anschlagen – sofort einsatzbereit
• Leicht transportierbar: je nach Typ ca. 8 kg bis ca. 14 kg
• Praktisch zu verstauen: kompakte Zange ohne zusätzliche Anbauteile – ideal für Baustellenfahrzeuge und Lager

Sicherheitsaspekte und Normen

Als reibschlüssiges Lastaufnahmemittel darf die Stelenzange nur innerhalb der angegebenen Tragfähigkeit und des Greifbereichs eingesetzt werden. Für einen sicheren Hub sind ein Probehub in Bodennähe, saubere Greifflächen sowie das Vermeiden von Seitkräften entscheidend.

Typische Gefährdungen

• Quetsch- und Scherstellen beim Ansetzen/Lösen an den Klemmflächen
• Lastverlust bei falschem Greifbereich, ungeeigneter Plattengeometrie oder verschmutzten/vereisten Kontaktflächen
• Pendeln und Schrägzug durch ruckartige Kranbewegungen oder außermittiges Anschlagen

Sichere Praxis

• Greifbereich prüfen (min./max.) und Zange mittig/plan ansetzen
• Kontaktflächen reinigen (Schlamm, Eis, Öl reduzieren Reibschluss – besonders bei glatten Natursteinen)
• Probehub durchführen und erst danach verfahren
• Arbeitsbereich sichern: keine Personen unter schwebender Last
• Prüfung: Sichtkontrolle auf Risse, Verformung, Verschleiß der Klemmflächen bzw. des Gummibelags, Bandzustand
• Norm-/Regelbezug: Unterhakenbetriebene Lastaufnahmemittel werden typischerweise nach EN 13155 betrachtet; WIMAG nennt CE (EG-Maschinenrichtlinie) und WPK nach EN 1090-1

Passende Artikel für die Verwendung

Für einen vollständigen Hebeprozess benötigen Sie ein passendes Hebezeug sowie geeignete Anschlagpunkte. Als Ergänzung innerhalb der WIMAG-Greiferfamilie bieten sich je nach Lastform weitere Greifer an.

• Wimag Flachgreifer 315: für Platten/Betonteile mit definierten parallelen Flächen und größeren Spannbereichen
• Wimag Steingreifer 316: für unförmige Steine und Findlinge
• Wimag Flachzange 300: kompakter Greifer für leichtere, schnell wechselnde Anwendungen
• Elektrokettenzüge oder Hebelzüge: für kontrolliertes Heben und präzises Positionieren (je nach Baustellensituation)
