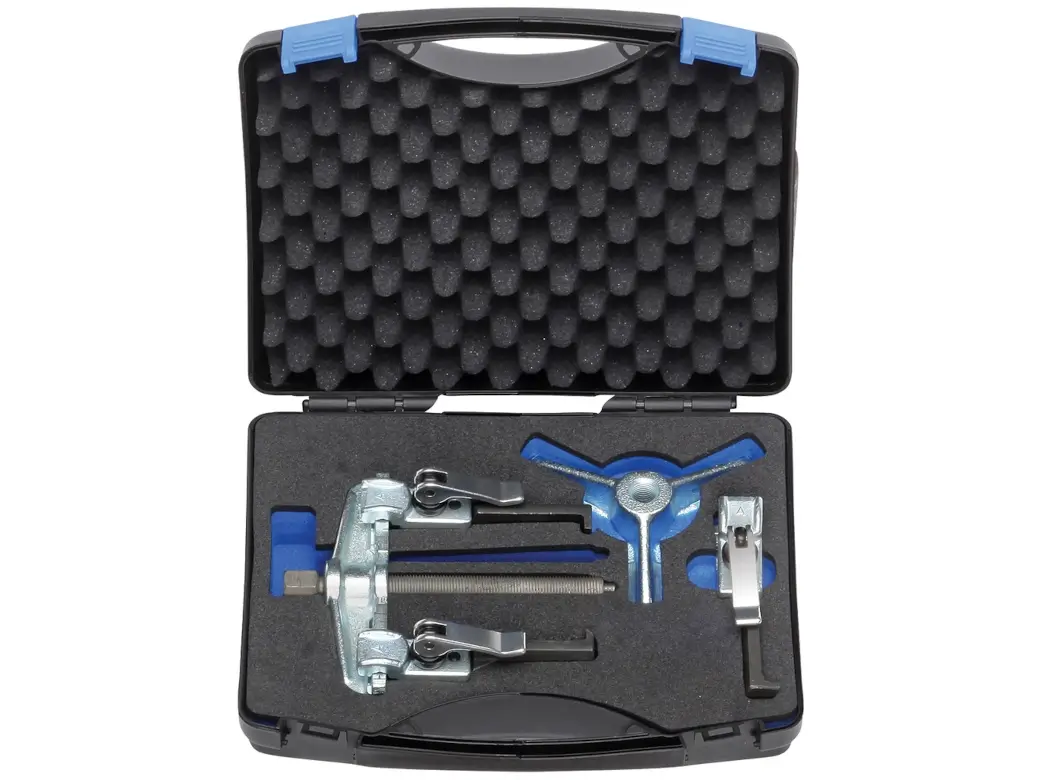

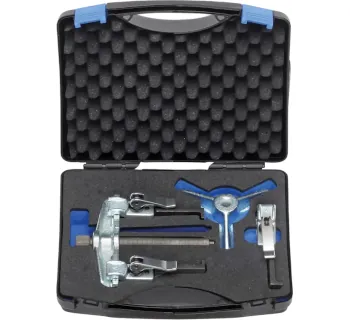

GEDORE Abzieher-Set mit 3 Haken
Das GEDORE Abzieher-Set mit 3 Haken (1.07/K-SE) ist ein kompaktes Set im Kunststoffkoffer mit 2 Spindeln, je einer Traverse 2-armig und 3-armig sowie 3 schmalen Schnellspann-Abzughaken für flexible Abziehaufgaben. Die Varianten unterscheiden sich in Spannweite, Spanntiefe, Zugkraft und Gewicht, optional ist eine Hydraulikspindel möglich (z. B. 1.06/HSP1).
- Kunststoffkoffer für geordnete Aufbewahrung und Transport
- Komplett-Set: 2 Spindeln + Traverse 2-armig und 3-armig
- 3 schmale Schnellspann-Abzughaken für schnelles Ansetzen
- 2- und 3-armige Anwendungsmöglichkeiten für unterschiedliche Einbausituationen
- Variantenwahl über Spannweite, Spanntiefe und Zugkraft
- Hydraulikspindel optional (je Ausführung, z. B. 1.06/HSP1)
- Technische Details je Ausführung inkl. Spindelmaß und Schlüsselweite
Spanntiefe
Zugkraft
Anzahl Arme
Artikel-Nr.:
Das GEDORE Abzieher-Set mit 3 Haken (1.07/K-SE) ist ein kompaktes Set im Kunststoffkoffer mit 2 Spindeln, je einer Traverse 2-armig und 3-armig sowie 3 schmalen Schnellspann-Abzughaken für flexible Abziehaufgaben. Die Varianten unterscheiden sich in Spannweite, Spanntiefe, Zugkraft und Gewicht, optional ist eine Hydraulikspindel möglich (z. B. 1.06/HSP1).
- Kunststoffkoffer für geordnete Aufbewahrung und Transport
- Komplett-Set: 2 Spindeln + Traverse 2-armig und 3-armig
- 3 schmale Schnellspann-Abzughaken für schnelles Ansetzen
- 2- und 3-armige Anwendungsmöglichkeiten für unterschiedliche Einbausituationen
- Variantenwahl über Spannweite, Spanntiefe und Zugkraft
- Hydraulikspindel optional (je Ausführung, z. B. 1.06/HSP1)
- Technische Details je Ausführung inkl. Spindelmaß und Schlüsselweite
Informationen: Abzieher-Set mit 3 Haken
Das GEDORE Abzieher-Set mit 3 Haken (1.07/K-SE) ist ein kompaktes Set im Kunststoffkoffer zum kontrollierten Abziehen festsitzender Bauteile. Es kombiniert 2 Spindeln mit je einer Traverse 2-armig und 3-armig sowie 3 schmalen Schnellspann-Abzughaken für flexible Abziehaufgaben.
Der Aufbau ermöglicht praxisnahes Arbeiten in Werkstatt und Instandhaltung, wenn z. B. Lager, Buchsen oder vergleichbare Bauteile von Wellen oder Sitzen gelöst werden müssen. Die 3-armige Ausführung unterstützt eine gleichmäßige Krafteinleitung, während die 2-armige Traverse Vorteile bei beengten Einbausituationen bieten kann.
Einsatzbereiche
- Werkstätten (Kfz/Industrie): Demontage festsitzender Bauteile bei Reparatur und Wartung
- Instandhaltung und Service: Abziehen von Komponenten bei Maschinen- und Anlagenarbeiten
- Metallverarbeitung und Montage/Demontage: universelle Abziehaufgaben im Fertigungs- und Reparaturprozess
Varianten & Unterschiede
Auf der Typenseite sind zwei Ausführungen gelistet, die sich in Spannweite, Spanntiefe, Zugkraft und Gewicht unterscheiden. Dadurch lässt sich die passende Variante abhängig von Bauteilgröße, Einbausituation und erforderlicher Abzugskraft auswählen.
Lieferumfang
- Kunststoffkoffer
- 2 Spindeln
- Je 1 Traverse 2-armig und 3-armig
- 3 schmale Schnellspann-Abzughaken
Sicherheitsaspekte
- Sitz prüfen: Vor dem Kraftaufbau Haken/Traverse auf sicheren, zentrischen Ansatz kontrollieren.
- Kraft kontrolliert aufbauen: Abziehkraft gleichmäßig erhöhen und ruckartige Belastungen vermeiden.
- Umgebung schützen: Arbeitsbereich freihalten und bei potenziell springenden Teilen geeignete Schutzmaßnahmen vorsehen.
Technische Daten (Typenübersicht)
| Ausführung | Spannweite max. Außenabzieher | Spanntiefe | Zugkraft | Anzahl Arme | Gewicht ca. | Artikel-Nr. | EAN/GTIN |
|---|---|---|---|---|---|---|---|
| 1.07/K-1-SE | 100 mm | 100 mm | 2.5 t | 3 | 2.2 kg | GED1438484 | 4036976110999 |
| 1.07/K-2-SE | 160 mm | 150 mm | 5.0 t | 3 | 5.5 kg | GED1645455 | 4036976112207 |
Technische Details (je Ausführung)
| Ausführung | Spannweite max. Außenabzieher (a1) | Spanntiefe (b) | Zugkraft max. | Spindelmaß | Schlüsselweite | Hydraulikspindel optional | Hakenfußbreite (c) | Hakenfußtiefe (d) | Hakenfußstärke Spitze (e) |
|---|---|---|---|---|---|---|---|---|---|
| 1.07/K-1-SE | 90 mm | 100 mm | 2.5 t | M 14x1.5 x 140 | SW 17 mm | - | 27 mm | 7 mm | 3.7 mm |
| 1.07/K-2-SE | 160 mm | 150 mm | 5.0 t | G 1/2 x 210 | SW 22 mm | 1.06/HSP1 | 40 mm | 7 mm | 5.0 mm |
Passende Artikel/Zubehör
Für praxisnahe Ergänzungen rund um kontrolliertes Abziehen und Systempflege sind folgende Artikel sinnvoll. Die Auswahl orientiert sich an kompatiblen bzw. typischen Ergänzungen innerhalb der GEDORE-Abzieherwelt.
- Fetthydraulik-Druckspindel (1.06/HSP) – hydraulische Unterstützung (z. B. passend als Option 1.06/HSP1 je nach Ausführung)
- Sicherheitsfolie Gr. 1 (5.10) – zusätzlicher Schutz bei Abziehvorgängen
- Ersatzspindeln für Abzieher – Austausch-/Ersatzspindeln für Abzieher-Systeme
- Abzieher-Koffer mit 9 Haken – Set-Erweiterung mit größerer Haken-/Längenabdeckung
- Abzieher-Set mit 6 Haken – Alternative Set-Ausführung mit mehr Haken
