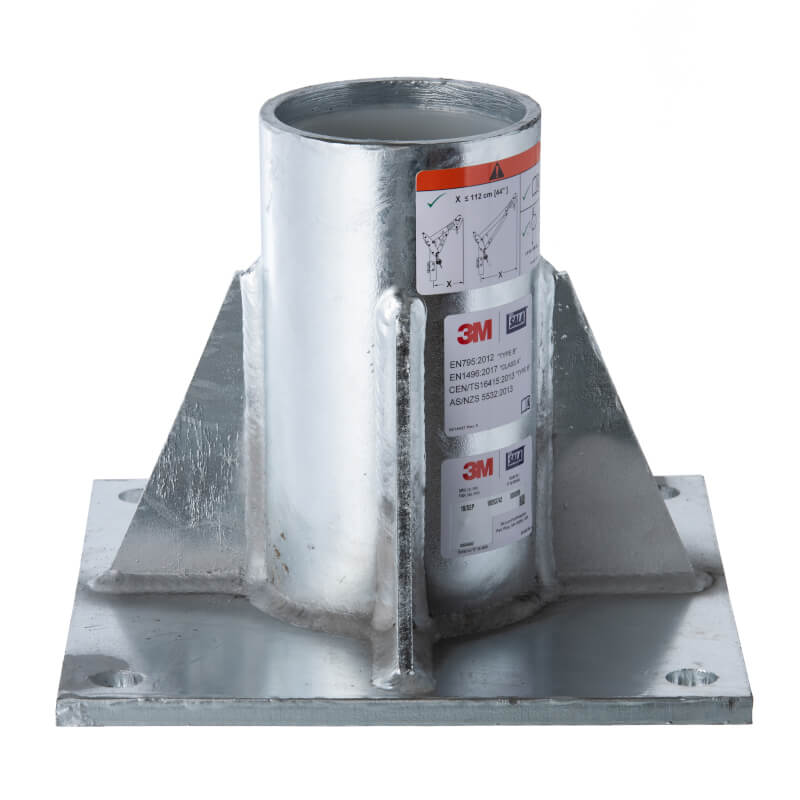

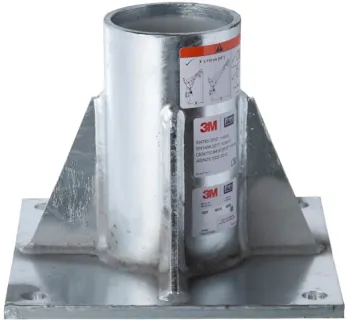

DBI SALA Bodenhülse HC
Die Bodenhülse HC von 3M DBI-SALA ist eine feste Davit-Basis für beengte Räume und wird auf horizontalen Beton- oder Stahlkonstruktionen montiert, um einen dauerhaften Aufnahmepunkt für HC-Davit-Komponenten bereitzustellen. Sie ermöglicht eine 360°-Rotation des Masts (innen mit HDPE ausgekleidet) und ist in verzinktem Stahl (8000095) oder Edelstahl 304 (8000096) erhältlich.
- Feste Davit-Basis für Einstieg, Rettung und Absturzsicherung in beengten Räumen
- Montage auf horizontalen Beton- oder Stahlkonstruktionen mit 4 × M20
- 360° Mastrotation durch HDPE-Auskleidung (silikonfixiert)
- Tragkraft: 340 kg (für Lasten)
- Werkstoffvarianten: Stahl verzinkt (ISO 1461, mind. 75 µm) oder Edelstahl 304
- Kompatibel mit 3M DBI-SALA HC Mastverlängerungen (Ø 10.1 cm): 8000112, 8000113, 8000114, 8000115
Werkstoff
System
Artikel-Nr.:
Die Bodenhülse HC von 3M DBI-SALA ist eine feste Davit-Basis für beengte Räume und wird auf horizontalen Beton- oder Stahlkonstruktionen montiert, um einen dauerhaften Aufnahmepunkt für HC-Davit-Komponenten bereitzustellen. Sie ermöglicht eine 360°-Rotation des Masts (innen mit HDPE ausgekleidet) und ist in verzinktem Stahl (8000095) oder Edelstahl 304 (8000096) erhältlich.
- Feste Davit-Basis für Einstieg, Rettung und Absturzsicherung in beengten Räumen
- Montage auf horizontalen Beton- oder Stahlkonstruktionen mit 4 × M20
- 360° Mastrotation durch HDPE-Auskleidung (silikonfixiert)
- Tragkraft: 340 kg (für Lasten)
- Werkstoffvarianten: Stahl verzinkt (ISO 1461, mind. 75 µm) oder Edelstahl 304
- Kompatibel mit 3M DBI-SALA HC Mastverlängerungen (Ø 10.1 cm): 8000112, 8000113, 8000114, 8000115
Informationen: Bodenhülse HC
Die Bodenhülse HC von 3M DBI-SALA ist eine feste Davit-Basis für beengte Räume und dient als dauerhaft montierter Aufnahmepunkt für HC-Davit-Komponenten. Sie wird auf horizontalen Beton- oder Stahlkonstruktionen montiert und bildet die stabile Schnittstelle für Einstieg, Rettung und Absturzsicherung im modularen Davit-System.
Die Basis besteht aus einer Mastauslegerhülse mit Montageplatte; eine innenliegende Auskleidung unterstützt die Rotation des eingesetzten Davit-Masts. Die Bodenhülse HC ist als verzinkte Stahlausführung oder als Edelstahl-Ausführung (304) erhältlich und ist für die Verwendung mit 3M DBI-SALA HC Komponenten vorgesehen.
Einsatzbereiche
- Behälter, Schächte und Kanäle: Einstieg und Rückholung über Davit-Systeme.
- Wasser/Abwasser: Wartung und Rettung an Schachtbauwerken und Anlagenkomponenten.
- Industrie & Energie: Service- und Inspektionsarbeiten an Anlagen mit Engraumzugang.
- Instandhaltung: stationäre Anschlaglösung an wiederkehrenden Zugangsstellen.
Varianten
Die Bodenhülse HC ist in zwei Werkstoffvarianten verfügbar: verzinkter Stahl sowie Edelstahl 304. Beide Ausführungen sind als feste Basis für das HC (hohe Kapazität) Davit-System ausgelegt.
| Ausführung | Werkstoff | Teilenummer | TOMANRO Artikel |
|---|---|---|---|
| Verzinkte Stahlausführung | Stahl, verzinkt (mindestens 75 µm, ISO 1461) | 8000095 | CS-8000095 |
| Edelstahl Ausführung | Edelstahl 304 | 8000096 | CS-8000096 |
Sicherheitsaspekte & Normen
Die Normangaben beziehen sich auf die Verwendung der Bodenhülse als Teil einer kompletten Davit-Lösung (insbesondere in Verbindung mit Davit-Arm). Die Bodenhülse ist ein Systembaustein; die normkonforme Anwendung setzt die korrekte Kombination der HC-Davit-Komponenten und eine fachgerechte Installation voraus.
- EN 795:2012 Typ A (bei Verwendung mit Davit-Arm)
- EN 1496:2006 Klasse B (bei Verwendung mit Davit-Arm)
- CEN/TS 16415:2013 Typ B (bei Verwendung mit Davit-Arm)
- AS/NZS 5532:2013 (bei Verwendung mit Davit-Arm)
Technische Merkmale
| Produkttyp | Feste Basis für Davit-Arm, HC (hohe Kapazität) |
|---|---|
| Anwendungen | Absturzsicherung, Rettung, Einstieg |
| Struktur | Horizontale Beton- oder Stahlkonstruktionen |
| Befestigungssystem | 4 × M20 |
| Erforderliche Strukturwerte |
Struktur muss einem Moment von 15412 Nm und einer vertikalen Last von 13.79 kN standhalten. Je Befestigungssystem ist eine minimale Auszugskraft von 35.58 kN erforderlich. |
| Tragkraft | 340 kg (für Lasten) |
| Mastrotation | 360° |
| Auskleidung | HDPE, mit Silikon fixiert |
| Nettogewicht |
8000095: 15.60 kg 8000096: 15.60 kg |
| Betriebstemperatur | -40 °C bis +60 °C |
| Kompatibilität |
Kompatibel mit 3M DBI-SALA Davit-Mastverlängerungen HC (Durchmesser 10.1 cm): 8000112, 8000113, 8000114, 8000115. Nur für 3M Komponenten (nicht kompatibel mit Mastverlängerungen/Adaptern anderer Hersteller). |
Montage und Strukturfestigkeitsprüfung müssen durch kompetentes Fachpersonal erfolgen.
Montagehinweise
Die Bodenhülse HC wird auf einer geeigneten horizontalen Beton- oder Stahlkonstruktion positioniert und über ein 4 × M20 Befestigungssystem mechanisch verankert. Vor der Montage ist sicherzustellen, dass die tragende Struktur die geforderten Lasten und Momente aufnehmen kann und die Befestigungsmittel die erforderliche Auszugskraft erreichen.
Für den Systembetrieb wird der HC-Davit-Mast in die Hülse eingesetzt; die innenliegende Auskleidung unterstützt die Rotation des Masts. Die endgültige Systemkonfiguration (z. B. Davit-Arm, Winden-/HSG-Adapter) ist entsprechend der vorgesehenen Anwendung auszulegen.
Passende Artikel/Zubehör
- Davitarm HC als Auslegerbaugruppe zur Komplettierung des HC-Systems.
- Davit-Mastverlängerungen HC (Größen S–XL) zur Anpassung an Einstiegssituation und Anbau von Geräten.
- Halterungen für Winde und HSG (Mastadapter/gerätebezogene Adapter) für Rettungs- und Sicherungslösungen.
- Kernhülse HC für bündige Bodenmontage als Alternative für versenkte/flush Montagekonzepte.
- Wandhalterung als feste Basis für vertikale Konstruktionen (systemabhängig).
