DBI SALA Halterungen für Winde und HSG

Produktbeschreibung

Die 3M DBI-SALA Halterungen für Winde und HSG sind Adapter zur sicheren Gerätebefestigung am Mast eines Davit-Systems. Sie werden benötigt, um eine Digitale Winde oder die Höhensicherungsgeräte Sealed-Blok und Rebel am Davit-Mast zu montieren, wobei die Befestigung je nach System und Gerät durch Verschrauben oder Verbolzen erfolgt.

Im Davit-Aufbau wird typischerweise ein Mastadapter am Davit-Mast verwendet und – abhängig vom eingesetzten Gerät – ein passender Geräteadapter am jeweiligen Höhensicherungsgerät verschraubt. Damit lassen sich die Geräte an definierten Positionen am Mast aufnehmen und für Zugang und Rettung in beengten Räumen praxisgerecht integrieren.

Einsatzbereiche

• Schacht- und Kanalarbeiten: Geräteaufnahme am Davit-Mast für Einstieg und Rettung.
• Behälter, Tanks, Silos: Montage von Winde/HSG an stationären oder mobilen Davit-Systemen.
• Industrie-Instandhaltung: definierte Geräteposition am Mast für wiederkehrende Einsätze.
• Kommunale Betriebe & Versorger: robuste Lösung für wechselnde Einsatzorte und häufige Montagezyklen.

Varianten & Auswahl

Die Ausführung richtet sich nach Montageort und Gerätetyp:

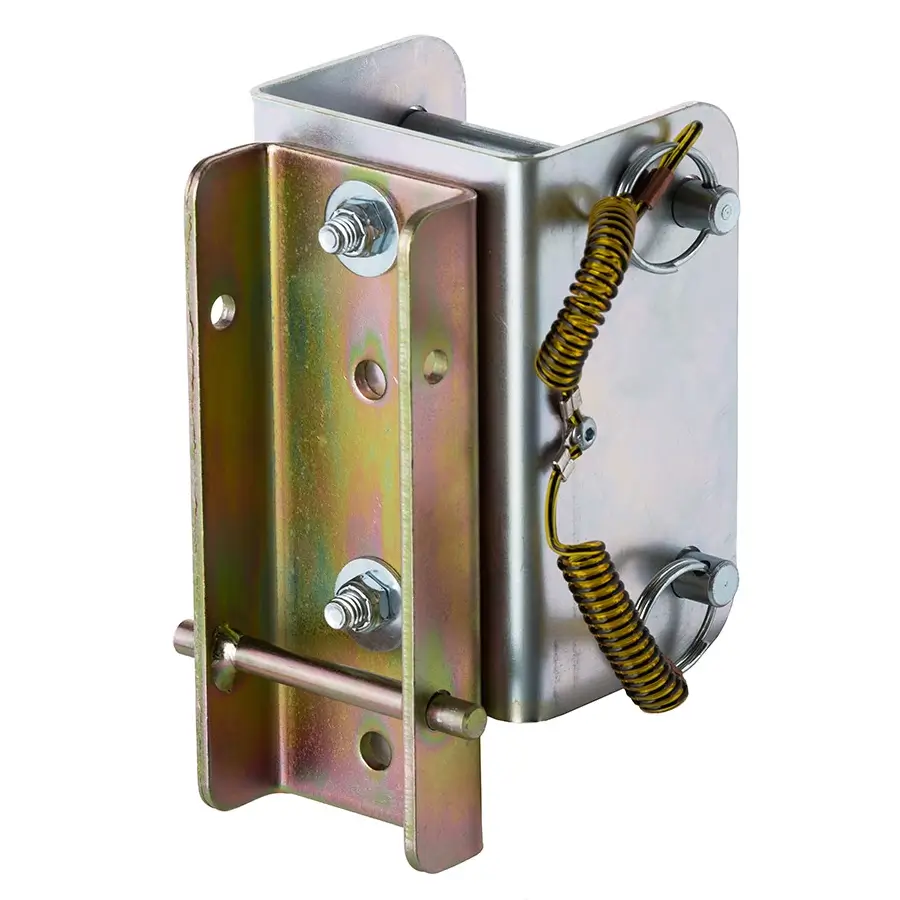

• Mastadapter Davit HC (CS-8000117): Adapter zur Schnellmontage am Davit HC Mast und als Aufnahme für Digitale Winde sowie HSG.

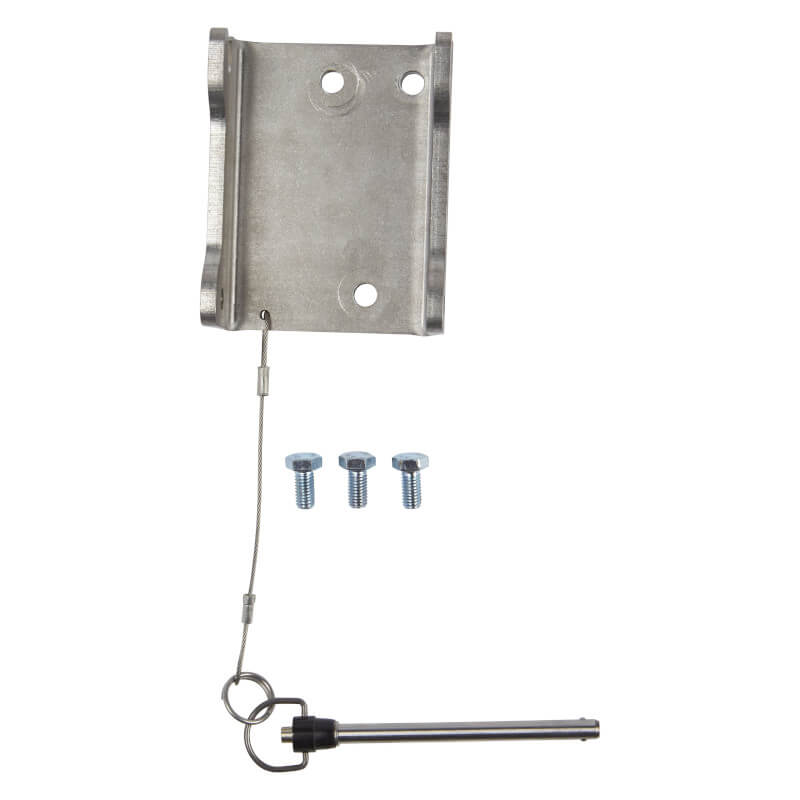

• Rebel HSG-Adapter (CS-3590499): Geräteadapter zur Montage am 3M PROTECTA Rebel; wird anschließend in den Mastadapter 8000117 eingehängt und verbolzt.
• Sealed-Blok HSG-Adapter (CS-3401025): Geräteadapter zur Montage am 3M DBI-SALA Sealed-Blok; wird anschließend in den Mastadapter 8000117 eingehängt und verbolzt.

Hinweis zur Systemzusammenstellung: Ein Mastadapter ist beim Kauf eines Davitarm HC Auslegers bereits enthalten. Beim Kauf einer Digitalwinde ist ein Geräte-Adapter im Lieferumfang enthalten; bei Sealed-Blok und Rebel sind die Halterungen gesondert zu bestellen.

Sicherheitsaspekte & Normen

• Systemkompatibilität: Adapter ausschließlich in den vorgesehenen Kombinationen am Davit-Mast verwenden (z. B. Mastadapter 8000117 mit passenden Geräteadaptern für Sealed-Blok bzw. Rebel).
• Montagequalität: Geräteadapter werden am HSG mit Befestigungsschrauben montiert; die Verbindung zum Mastadapter erfolgt über Verbolzen (Kugelsperrbolzen). Vor jedem Einsatz auf festen Sitz und vollständige Sicherung prüfen.
• Normeinordnung im Gesamtsystem: Der Davitarm HC kann als Rettungshubgerät nach EN 1496:2012 in Verbindung mit zugelassenen 3M Rettungsmitteln eingesetzt werden; die Halterungen sind dazugehörige Zubehörkomponenten zur Gerätebefestigung am Mast.

Technische Daten

Montage- & Anwendungshinweise

• Mastadapter: am Davit HC Mast montieren und als Aufnahme für Digitale Winde bzw. die Kombination mit Geräteadaptern verwenden.
• Geräteadapter: am jeweiligen HSG (Rebel oder Sealed-Blok) mit den vorgesehenen Befestigungsschrauben montieren; anschließend in den Mastadapter 8000117 einhängen und verbolzen.
• Vor dem Einsatz: Sicht- und Funktionskontrolle der Adapter, der Befestigungsschrauben und des Kugelsperrbolzens auf vollständige Sicherung und festen Sitz.

Passende Artikel/Zubehör

• Davitarm HC: Auslegerkomponente im HC-Davit-System.
• Davit-Mastverlängerungen HC: Aufbauhöhen/Anpassung des Systems.
• Personenwinde Digital: Winde für Davit-Systeme (Geräteaufnahme über Mastadapter).
• Höhensicherungsgerät Sealed-Blok: HSG-Option für Einsätze in beengten Räumen (Geräteadapter erforderlich).
• Rebel HSG mit Rettungswinde: HSG-Option mit integrierter Rettungsfunktion (Geräteadapter erforderlich).

Produktbild
