DBI SALA Davit-Mastverlängerungen HC

Die Davit-Mastverlängerungen HC von 3M DBI-SALA sind modulare Systemkomponenten für das 5-teilige Davit-Hebesystem und dienen dazu, die Systemhöhe passend zur Einstiegssituation an beengten Räumen zu konfigurieren.

Die Mastverlängerungen sind aus Aluminium gefertigt und verfügen über Bohrungen, die zur Adaptierung einer Digitalwinde oder eines Höhensicherungsgeräts genutzt werden können. Die Mastverlängerung wird als steckbares Element in kompatible HC-Basen eingesetzt und bildet zusammen mit Davitarm und Basis einen einstellbaren Anschlagpunkt für Zugang, Absturzsicherung und (je nach Systemkonfiguration) Rettung.

Wichtig für die Systemauslegung: In Verbindung mit dem Davitarm darf jeweils nur eine Mastverlängerung eingesetzt werden.

Einsatzbereiche

Die Mastverlängerungen sind für typische Anwendungen an engen Räumen ausgelegt, bei denen ein sicherer, temporärer oder stationärer Anschlagpunkt oberhalb der Öffnung benötigt wird.

• Schacht- und Kanaleinstiege (z. B. Kommunen, Entwässerung, Tiefbau)
• Behälter, Tanks, Silos (z. B. Chemie, Lebensmittel, Prozessindustrie)
• Wartungsöffnungen in Versorgungsanlagen (z. B. Wasserwerke, Energie, Utilities)
• Industrieanlagen mit regelmäßigem Zugang/Service in vertikale Öffnungen

Varianten und Unterschiede

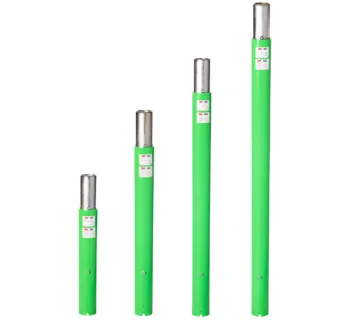

Die Mastverlängerungen HC sind in 4 Längen verfügbar. Die Auswahl richtet sich nach der erforderlichen Systemhöhe über der Öffnung sowie dem gewünschten Montage-/Geräteabstand (z. B. für Winde oder HSG).

Technische Merkmale

• System: DBI-SALA (HC / hohe Kapazität)
• Baukastenprinzip: Erweiterbar und modular kombinierbar
• Adaptierbohrungen: Zur Aufnahme/Adaptierung von Digitalwinde oder Höhensicherungsgerät
• Kompatibilität: Steckbar in HC-Basen; Einsatz in Kombination mit Davitarm

Sicherheitsaspekte und Normen

Die Mastverlängerung ist eine Systemkomponente. Die normgerechte Verwendung ergibt sich aus der Gesamtkonfiguration (Basis + Davitarm + Mastverlängerung) sowie den jeweils zugelassenen Winden bzw. Höhensicherungsgeräten.

• Nur eine Mastverlängerung in Verbindung mit dem Davitarm zulässig (Systemvorgabe für HC-Konfigurationen).
• EN 795:2012 (Typ B) und CEN/TS 16415:2013 (Typ B) sind für Davit-Systeme als temporäre Anschlageinrichtung relevant (Mehrpersonen-Anwendung richtet sich nach Systemfreigabe/Region).
• EN 1496 ist im Systemkontext als Norm für Rettungshubgeräte relevant (Anwendung abhängig von zugelassenen Rettungsmitteln und Systemkonfiguration).
• AS/NZS 5532 kann je nach Region als Anforderung an Anschlageinrichtungen herangezogen werden.

Für die Praxis bedeutet das: Es dürfen ausschließlich zugelassene Geräte am Davit-System montiert werden, und Aufbau/Betrieb müssen gemäß Gebrauchsanweisung und betrieblicher Gefährdungsbeurteilung erfolgen.

Montage- und Anwendungshinweise

• Steckmontage: Die Mastverlängerung wird in kompatible HC-Basen eingesetzt.
• Systemkombination: In Verbindung mit dem Davitarm darf jeweils nur eine Mastverlängerung eingesetzt werden.
• Geräteanbau: Die vorhandenen Bohrungen dienen der Adaptierung von Digitalwinde oder Höhensicherungsgerät (nur mit zugelassenen Komponenten).
• Praxis-Tipp: Die passende Länge wird so gewählt, dass der Geräteanbau kollisionsfrei möglich ist und ein sicherer Seilverlauf für Zugang/Rettung gewährleistet bleibt.

Passende Artikel / Zubehör

• Davitarm HC (Systemarm als Anschlagpunkt über der Öffnung)
• Mobile 3-teilige verstellbare Basis (portable Aufstellung an wechselnden Einsatzorten)
• Gegengewichtssystem mit Wagen (mobile Ballast-Lösung für den Systemaufbau)
• Bodenhülse HC (stationäre, fest installierte Basis für wiederkehrende Einsatzpunkte)

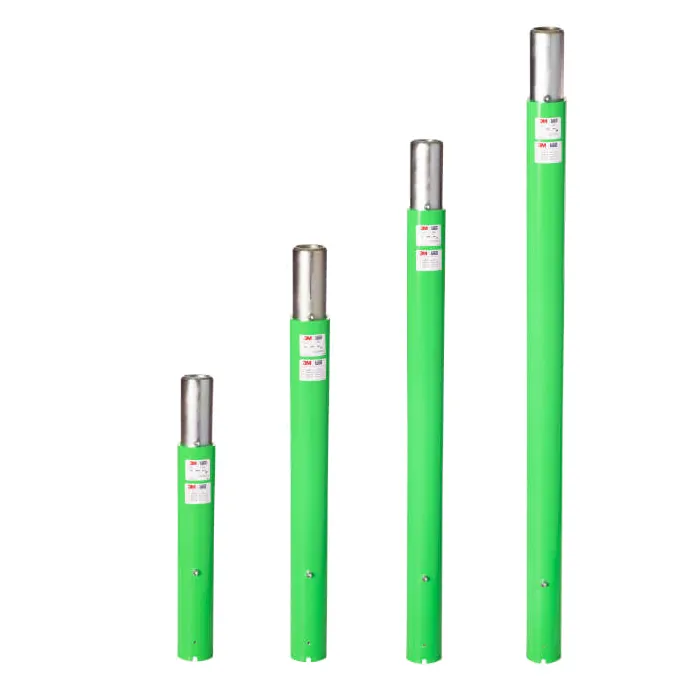

Abbildung

Übersicht der vier Längen zur schnellen Variantenauswahl.
