Der 3M DBI-SALA Davitarm HC ist ein modularer, verstellbarer Davit-Ausleger für enge Räume und dient als Systemkomponente für Absturzsicherung und (systemabhängig) Rettung. Er ist als kurze oder lange Ausführung sowie als Einzelteile verfügbar und bietet eine Adapteraufnahme zur Montage von Winde oder Höhensicherungsgerät. Die Bolzen-/Rastbolzen-Verstellung ermöglicht die Anpassung von Auslegerlänge und Winkel.
Der 3M DBI-SALA Davitarm HC ist ein modularer, verstellbarer Davit-Ausleger für enge Räume und dient als Systemkomponente für Absturzsicherung und (systemabhängig) Rettung. Er ist als kurze oder lange Ausführung sowie als Einzelteile verfügbar und bietet eine Adapteraufnahme zur Montage von Winde oder Höhensicherungsgerät. Die Bolzen-/Rastbolzen-Verstellung ermöglicht die Anpassung von Auslegerlänge und Winkel.

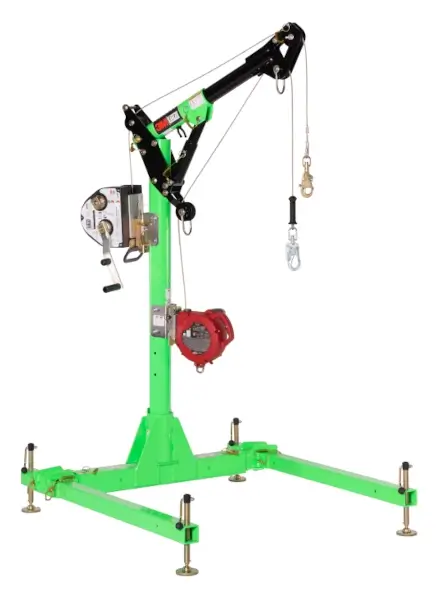

Der 3M DBI-SALA Davitarm HC ist ein modularer Ausleger für das Davit-System zur Absturzsicherung, zum Einstieg und zur Rettung in beengten Räumen (z. B. Schächte, Behälter, Silos). Das System ist so ausgelegt, dass der Davitarm auf eine passende HC-Mastverlängerung gesteckt und mit einer geeigneten HC-Basis kombiniert wird.

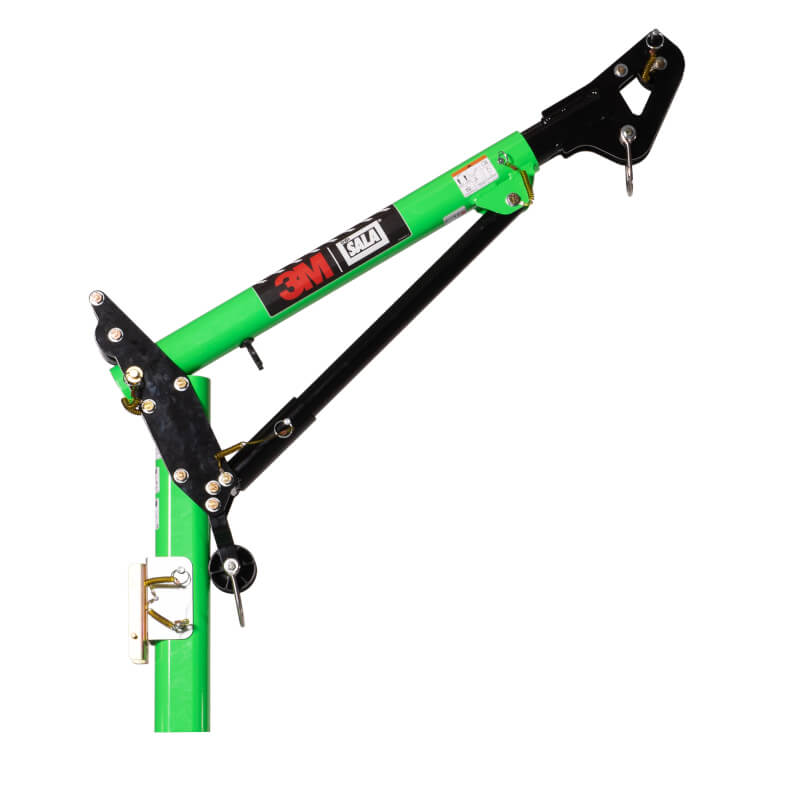

Der Davitarm ist als Baugruppe oder in Einzelteilen erhältlich. Als Baugruppe besteht er aus dem verstellbaren Davitarm und der Universalbaugruppe (unterer Universalmast). Er lässt sich in Armauslegerlänge und Winkel über Bolzenverbindungen verstellen und wird mit Rastbolzen sicher verriegelt.

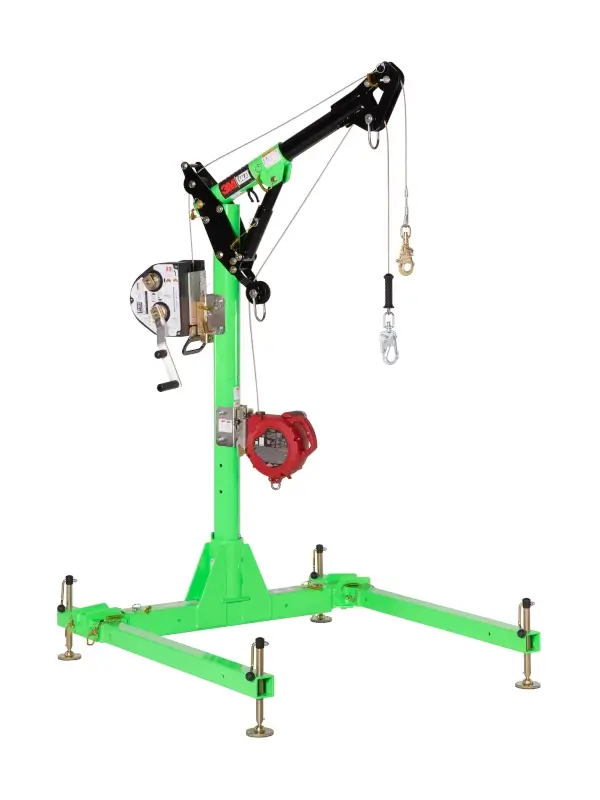

Am unteren Universalmast ist eine Adapterplatte vorgesehen, an die wahlweise eine Digitalwinde oder ein hierfür zugelassenes Höhensicherungsgerät montiert werden kann. Montagemöglichkeiten an Vorder- und Rückseite ermöglichen eine anwendungsorientierte Anordnung von Winden und Höhensicherungsgeräten. Die Bauteile sind fluoreszierend grün pulverbeschichtet (Systemkennzeichnung/Erkennbarkeit) und das System ist modular zum Zerlegen für Transport und Lagerung.
Der Davitarm HC wird überall dort eingesetzt, wo ein Anschlagpunkt für vertikalen Zugang und Rettung an Öffnungen geschaffen werden muss und die Ausrüstung im Einsatz schnell funktionieren soll.
Der Davitarm HC ist als kurze oder lange Auslegerbaugruppe verfügbar. Durch die modulare Bauweise sind Davitarm-Systeme mit langer und kurzer Reichweite nahtlos austauschbar. Zusätzlich sind Einzelteile (unterer Universalmast sowie verstellbare Ausleger) für Wartung, Austausch oder Systemaufbau verfügbar.
| Artikel | Ausführung | Teilenummer / Artikel-Nr. | Konfiguration | Werkstoff | Gewicht ca. | EAN/GTIN |
|---|---|---|---|---|---|---|
| Davitarm HC kurz (Baugruppe) | Größe S | 8000107 / CS-8000107 | Baugruppe inkl. unterem Universal-Mast und Winden-Aufnahme | Aluminium | 16.50 kg | 3660570051696 |
| Davitarm HC lang (Baugruppe) | Größe L | 8000108 / CS-8000108 | Baugruppe inkl. unterem Universal-Mast und Winden-Aufnahme | Aluminium | 19.20 kg | 3660570051702 |
| Unterer Universal-Mast HC (Einzelteil) | Universal | 8000109 / CS-8000109 | Universalbaugruppe inkl. Winden-Aufnahme | Aluminium | 10.10 kg | 3660570051719 |
| Verstellbarer Davitarm (Einzelteil) | Größe S | 8000110 / CS-8000110 | Zur Nutzung mit unterem Universal-Mast HC | Aluminium | 6.40 kg | 3660570051726 |
| Verstellbarer Davitarm (Einzelteil) | Größe L | 8000111 / CS-8000111 | Zur Nutzung mit unterem Universal-Mast HC | Aluminium | 9.10 kg | 3660570051733 |
Der Davitarm HC ist Bestandteil eines Rettungs- und Arbeitssystems. Normen und Leistungswerte beziehen sich auf die bestimmungsgemäße Systemkonfiguration (Davitarm + Mastverlängerung + Basis + zugelassene Winde/HSG) gemäß Herstellerunterlagen.
| Kenngröße | Wert | Hinweis |
|---|---|---|
| Absturzsicherung | 2 Anwender, jeweils max. 140 kg | Systemauslegung gemäß EN 795 / CEN/TS 16415 |
| Rettung | 1 Anwender, max. 140 kg | In Verbindung mit zugelassenen Rettungsmitteln (EN 1496) |
| Traglast | 205 kg (mobile Basis) / 340 kg (feste Basis) | In Verbindung mit geeigneten Geräten und Basis-Konfiguration |
Praxisrelevant ist außerdem: Für Davit-Arme mit kurzem und langem Ausleger, HC, ist in Verbindung mit dem Davitarm nur eine HC-Mastverlängerung zulässig.
Übersicht der HC-Auslegerkomponenten und Baugruppen.
https://www.tomanro.de/1799-DBI_SALA_Davitarm_HC-TypenVier Längen zur Anpassung der Systemhöhe.
https://www.tomanro.de/1798-DBI_SALA_Davit_Mastverlaengerungen_HC-TypenPortable Basis für wechselnde Einsatzorte und Öffnungsbreiten.
https://www.tomanro.de/426-DBI_SALA_Mobile_3_teilige_verstellbare_Basis-TypenStationäre Basis zur Verschraubung/Dübelmontage am Untergrund.
https://www.tomanro.de/427-DBI_SALA_Bodenhuelse_HC-TypenBündige Lösung für Kernbohrung mit festem Sitz.
https://www.tomanro.de/429-DBI_SALA_Kernhuelse_HC_fuer_buendige_Bodenmontage-TypenMobile Ballastlösung, Gewichtsplatten separat.
https://www.tomanro.de/1845-DBI_SALA_Gegengewichtssystem_mit_Wagen-TypenMast- und Geräteadapter für kompatible Winden/Höhensicherungsgeräte.
https://www.tomanro.de/1849-DBI_SALA_Halterungen_fuer_Winde_und_HSG-Typen
