GEDORE Abzieher-Set mit 9 Haken
Das GEDORE Abzieher-Set mit 9 Haken kombiniert einen 3-armigen Abzieher mit 9 schlanken Haken in 3 Längen für Demontagearbeiten bei beengten Platzverhältnissen. Je nach Variante stehen unterschiedliche Spannweiten, Spanntiefen und Zugkräfte zur Verfügung, um die passende Ausführung für Bauteilgröße und Einbausituation zu wählen.
- Set-Lösung: 3-armiger Abzieher inkl. 9 Haken
- Schlanke Haken für schwer zugängliche Stellen
- 3 Hakenlängen für flexible Anpassung an die Anwendung
- 3-Arm-Prinzip für gleichmäßige Krafteinleitung und stabilen Ansatz
- Variantenwahl über Spannweite, Spanntiefe und Zugkraft
- Technische Details je Variante inkl. Spindelmaß und Schlüsselweite
- Hydraulikspindel optional (je Variante, z. B. 1.06/HSP1)
Spanntiefe
Zugkraft
Anzahl Arme
Artikel-Nr.:
Das GEDORE Abzieher-Set mit 9 Haken kombiniert einen 3-armigen Abzieher mit 9 schlanken Haken in 3 Längen für Demontagearbeiten bei beengten Platzverhältnissen. Je nach Variante stehen unterschiedliche Spannweiten, Spanntiefen und Zugkräfte zur Verfügung, um die passende Ausführung für Bauteilgröße und Einbausituation zu wählen.
- Set-Lösung: 3-armiger Abzieher inkl. 9 Haken
- Schlanke Haken für schwer zugängliche Stellen
- 3 Hakenlängen für flexible Anpassung an die Anwendung
- 3-Arm-Prinzip für gleichmäßige Krafteinleitung und stabilen Ansatz
- Variantenwahl über Spannweite, Spanntiefe und Zugkraft
- Technische Details je Variante inkl. Spindelmaß und Schlüsselweite
- Hydraulikspindel optional (je Variante, z. B. 1.06/HSP1)
Informationen: Abzieher-Set mit 9 Haken
Das GEDORE Abzieher-Set mit 9 Haken kombiniert einen 3-armigen Abzieher mit 9 schlanken Haken in 3 Längen und ist speziell für schwer zugängliche Platzverhältnisse ausgelegt. Durch den 3-armigen Aufbau wird die Kraft gleichmäßig eingeleitet, was ein zentrisches, kontrolliertes Abziehen unterstützt.
Das Set ist für Demontagearbeiten konzipiert, bei denen Bauteile sicher von Wellen oder Sitzen gelöst werden müssen, z. B. im Werkstatt- und Instandhaltungsumfeld. Je nach Ausführung stehen unterschiedliche Spannweiten und Zugkräfte zur Verfügung, um die passende Variante für Bauteilgröße und Einbausituation zu wählen.

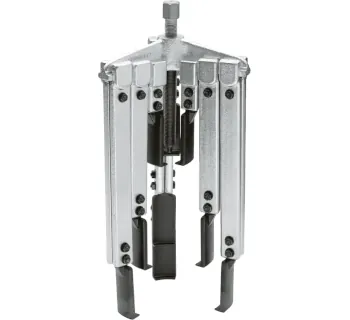

Produktabbildung
Einsatzbereiche
Das Abzieher-Set eignet sich besonders für Anwendungen, bei denen Bauteile in engen Bauräumen demontiert werden müssen. Typische Einsatzorte sind Werkstätten, Servicebereiche und Instandhaltung in Industrie und Handwerk.
- Werkstatt und Reparaturarbeiten an Maschinen und Aggregaten
- Instandhaltung und Service bei Demontage- und Austauschaufgaben
- Arbeiten bei beengten Platzverhältnissen durch schlanke Haken in 3 Längen
Unterschiede der Varianten
Die Varianten unterscheiden sich in der Spannweite (max. Außenabzieher), den verfügbaren Spanntiefen sowie der maximalen Zugkraft. Dadurch lässt sich die Ausführung passend zur Bauteilgröße und zur erforderlichen Abzugskraft auswählen.
Sicherheitsaspekte
- Gleichmäßige Krafteinleitung durch 3 Arme unterstützt einen stabilen, kontrollierten Abziehvorgang.
- Schlanke Haken erleichtern das Ansetzen in engen Bauräumen und helfen, Fehlansätze zu vermeiden.
- Vor dem Abziehen den sicheren Sitz der Haken am Bauteil prüfen und die Kraft stets zentrisch über die Spindel einleiten.
Technische Daten (Typenübersicht)
| Typ | Spannweite max. Außenabzieher | Spanntiefe | Zugkraft max. | Anzahl Arme | Gewicht ca. | Artikel-Nr. | EAN/GTIN |
|---|---|---|---|---|---|---|---|
| 1.07/AS | 130 mm | 100 / 200 / 250 mm | 2.5 t | 3 | 4.9 kg | GED8117260 | 4036976104127 |
| 1.07/AS-2 | 200 mm | 150 / 220 / 300 mm | 5.0 t | 3 | 11.5 kg | GED1675990 | 4036976112429 |
Technische Details (je Variante)
| Typ | Spindelmaß | Schlüsselweite | Hydraulikspindel optional | Hakenfußbreite | Hakenfußtiefe | Hakenfußstärke an der Spitze | Hakenfußtiefe (f) |
|---|---|---|---|---|---|---|---|
| 1.07/AS | M14x1.5x140 | SW 17 mm | - | 29.5 mm | 7.5 mm | 3.7 mm | 13.5 mm |
| 1.07/AS-2 | G 1/2 x 210 | SW 22 mm | 1.06/HSP1 | 40 mm | 7 mm | 5.0 mm | 15 mm |
Passende Artikel/Zubehör
Für eine sinnvolle Erweiterung des Systems (z. B. bei höherem Kraftbedarf oder zur Ergänzung der Abzieher-Ausstattung) sind folgende GEDORE-Artikel praxisrelevant.
- Fetthydraulik-Druckspindel (1.06/HSP) – passende Option u. a. für 1.06/HSP1
- Abzieher-Set mit 6-Haken (1.06) – alternative Set-Ausführung
- Universal-Abzieher (1.06) – ergänzende Abzieher-Serie
